86

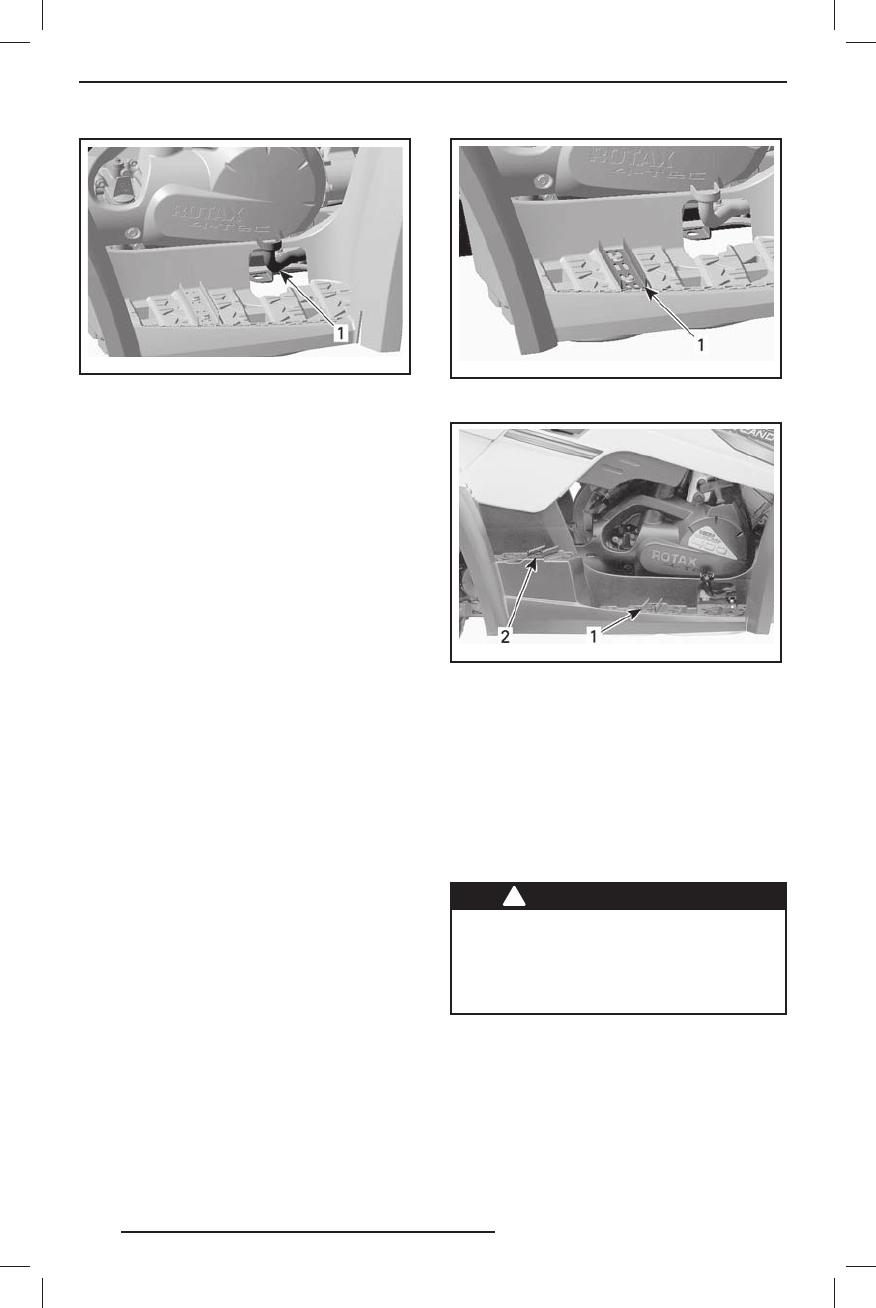

vm o20 08-0 19- 042 _a
ТИПОВОЙ ВАРИАНТ
1. Педаль тормоза
При нажатии на педаль вк лючается тор -
моз задних колёс.
При отпускании пед аль возвращ ается
в исходное положение.
Эффек тивность торможения пропор -
циональна силе нажатия на пед аль.
ПРИМЕЧ АНИЕ :
Вк л ю ч е н и е з а д н е го
тормоза так же воз действует и на пе -
редние колеса через силовую передачу
( когд а вк лючён режим 4WD ).
Пед а ль вк люч ает только з а д ний тор -
м о з. П о л ь з у й т е с ь п е д а л ь ю з а д н е го
тормоза в случае отказа основной тор -
мозной системы.
14) Опорная гребёнка
подножки
Опорные гребёнки подножек распола -
гаются с правой и левой сторон рядом
с двигателем.
Гребёнки, расположенные на поднож-
ках, слу жат надёжной опорой д ля ног
вод ителя и пас с а ж ир а ( д ву х мес тные
модели ).
vm o20 08-0 19- 043 _a
ОДНОМЕСТНЫЕ МОДЕЛИ
1. Опорная гребёнка подножки
vm o20 08-0 16- 004 _a
ДВУ ХМЕСТНЫЕ МОДЕЛИ
1. Подножка д ля водителя
2. Подножка д ля пассажира
15) Поручни
Поручни располагаются с правой и ле -
вой сторон сиденья пассажира.
ДВУХМЕСТНЫЕ МОДЕЛИ
Поручни ну жны д ля того, чтобы пасса -
жир держался за них при движении.
!
ПРЕДОСТЕРЕЖЕНИЕ
Пас са жир должен всегд а держать-
с я з а с о от в е т с т ву ю щ и е п о ру ч н и,
а н е з а в о д и т е л я . О б е е г о н о г и
д о л ж н ы н а д ё ж н о с т о я т ь н а п о д -
нож ка х.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Can-Am Outlander 400 + MAX.indb 86
`13 Can-Am Outlander 400 + MAX.indb 86
12.11.2012 11:45:07
12.11.2012 11:45:07
