76
3) Левый рычаг тормоза
Левый р ыч аг то рм оз а р ас п олагаетс я
на левой стороне руля.
Нажатие на рычаг вк лючает передний
и задний тормоза.
При отпускании рычаг тормоза должен
автоматически возвращ аться в исход -
ное положение.
Эффек тивность торможения пропор -
циональна силе нажатия на рычаг.

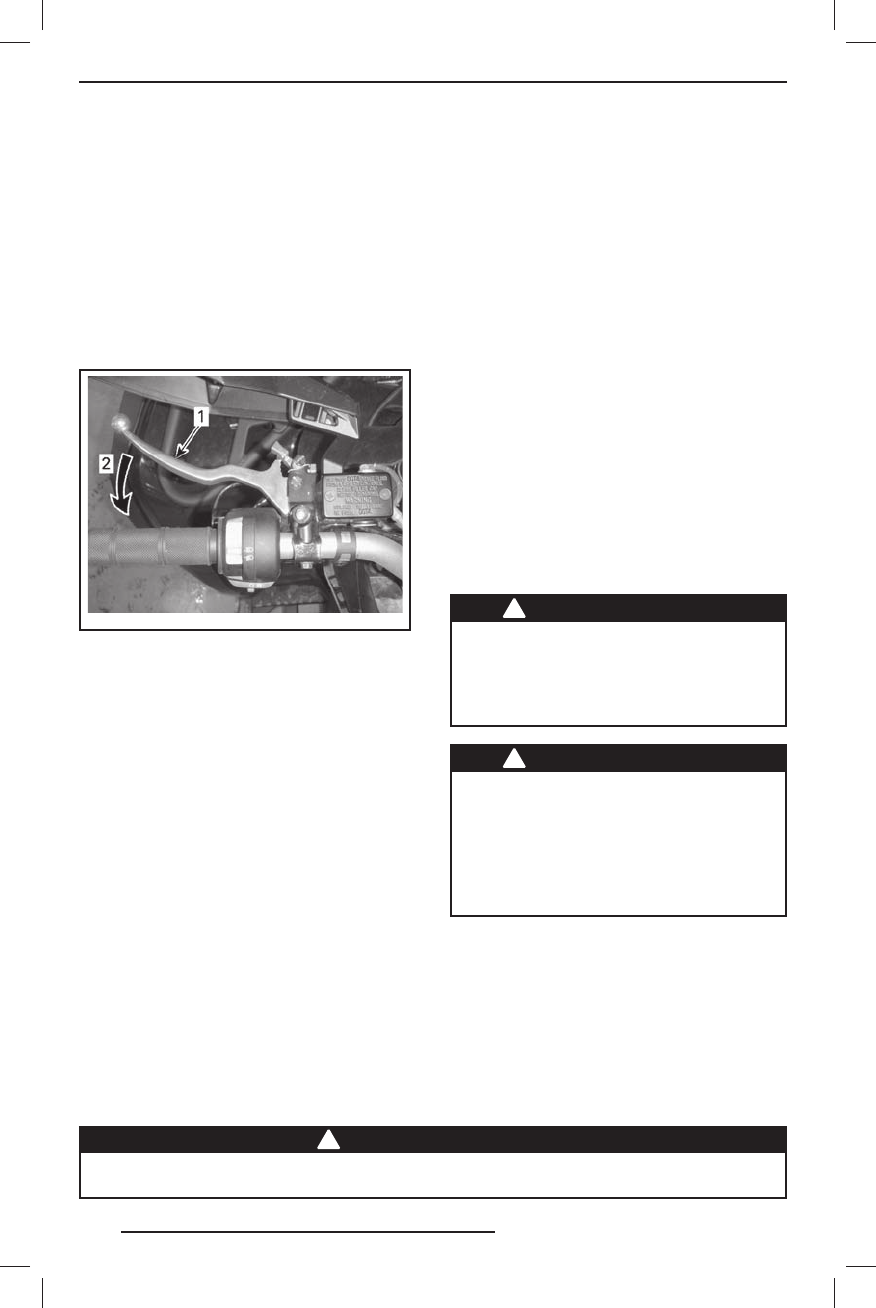

vm o20 12-0 05- 006 _a
ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Вк лючение тормоза
ПРИМЕЧАНИЕ :
Как и у любой д ругой
колёсной машины, центр тяжести мото -
вездеход а при торможении стремится
сместиться вперёд. Чтобы обеспечить
большую эффек тивность работы тор -
мозов, тормозная система перераспре -
деляет усилие, обеспечивая больший
тормозной эффек т спереди. Что отра -
жается на управляемости мотовездехо -
д а. Примите это во внимание во время
торможения.
4) Стояночный тормоз
Рычаг стояночного тормоза располага -
ется на левой стороне руля.
Когда стояночный тормоз вк лючён, дви-
жение мотовездеход а полностью бло -
кировано. Стояночный тормоз можно
использовать д ля блокировки тормоза,
например, при выполнении К- образного
разворота, при транспортировке, или
когд а мотовездеход не используется.
!
ПРЕДОСТЕРЕЖЕНИЕ
Ес л и В ы н е п о л ь з уе те с ь м ото в е з -
д е хо д о м , з а д е й с т в у й т е с т о я н о ч -
н ы й т о р м о з и у с т а н о в и т е р ы ч а г
п е р е к л юч е н и я п е р е д ач в п ол оже -
ние «PARK ».
!
ПРЕДОСТЕРЕЖЕНИЕ
П е р е д н ач а л о м д в и же н и я у б е д и -
те с ь, что с тоя ноч н ый тор моз пол -
нос тью отк л юч ё н. Тор моз, з абло -
кированный непрерывными на жа -
ти ями на р ычаг, может пов ре д ить
д е т а л и т о р м о з н о й с и с т е м ы и л и
з агореть с я.
При чтении Р уководства по эксплуатации необходимо помнить следующее:
!
ПРЕДОСТЕРЕЖЕНИЕ
Информирует о потенциально опасных сит уациях, которые мог у т стать
причиной получения серьёзной травмы или привести к летальному исходу.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Can-Am Outlander 400 + MAX.indb 76
`13 Can-Am Outlander 400 + MAX.indb 76
12.11.2012 11:45:06
12.11.2012 11:45:06
