127

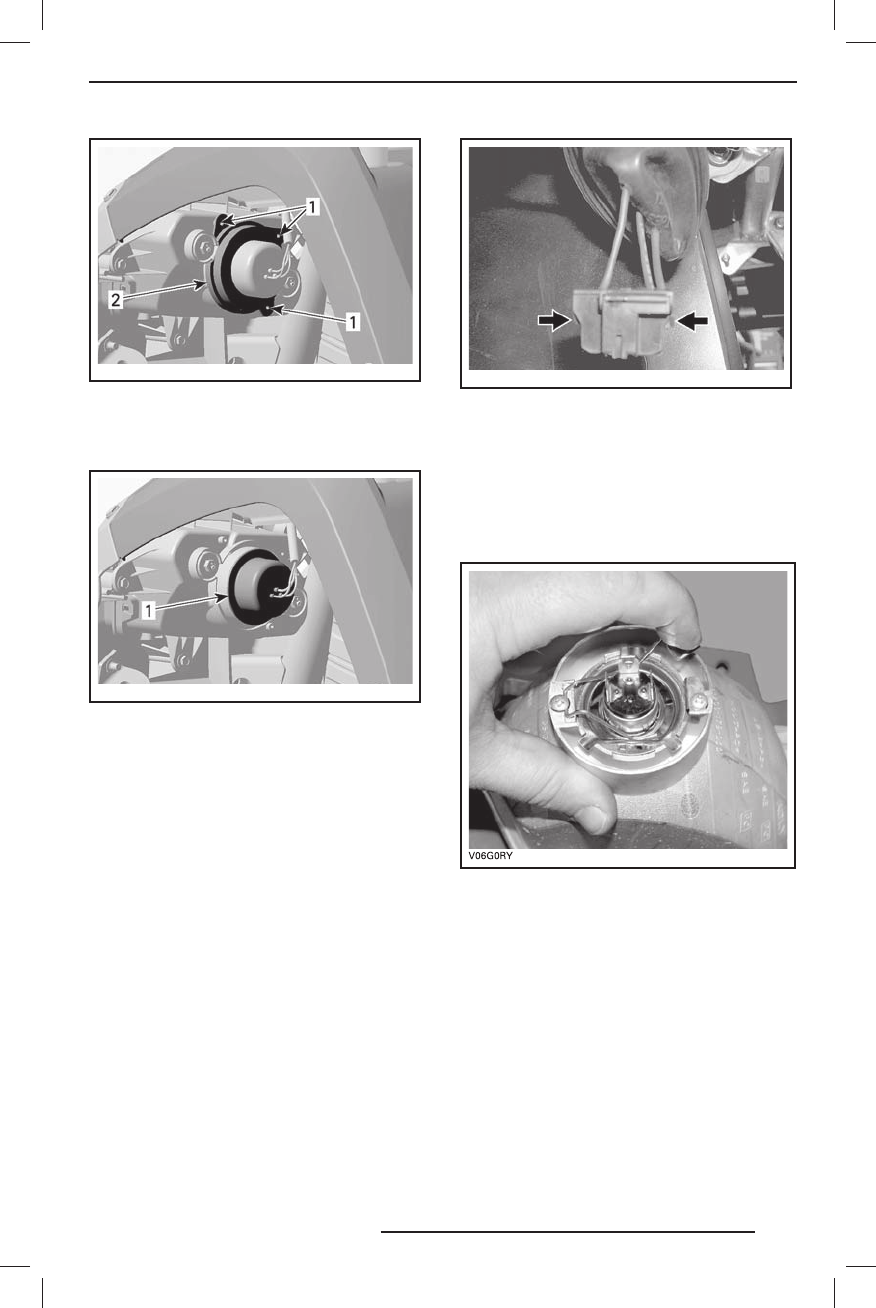

vm o20 08-0 19- 037 _a
1. Винты
2. Держатель
Снимите з ащ итный р езиновый чехол
с корпуса фары.
vm o20 08-0 19- 038 _a
1. Резиновый чехол
Отсоедините разъём фары.
ПРИМЕЧАНИЕ :
На ж мите на выс т у пы
небольшого зажима и от тяните разъем.
vm o20 06-0 05- 041 _a
НА Д АВИТЕ НА ЗА ЖИМ И РАЗБЛОКИРУЙТЕ
РАЗЪЁМ
ПРИМЕЧАНИЕ :
На привод имых ни же
иллюстрациях передняя панель не по -
казана из соображений удобства.
Над авите на фикс атор и отведите его
в с т о р о н у, ч т о б ы о с в о б о д и т ь л а м п у
фары.
ТИПОВОЙ ВАРИАНТ
Подняв и удерживая фикс атор, извле -
ките лампу.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Can-Am Outlander 400 + MAX.indb 127
`13 Can-Am Outlander 400 + MAX.indb 127
12.11.2012 11:45:10
12.11.2012 11:45:10
