92
Более под робная информация приве -
ден а в Р у ко в одс т ве по экс пл уат ац ии
лебёдки.
vm o20 12-0 05- 001 _e

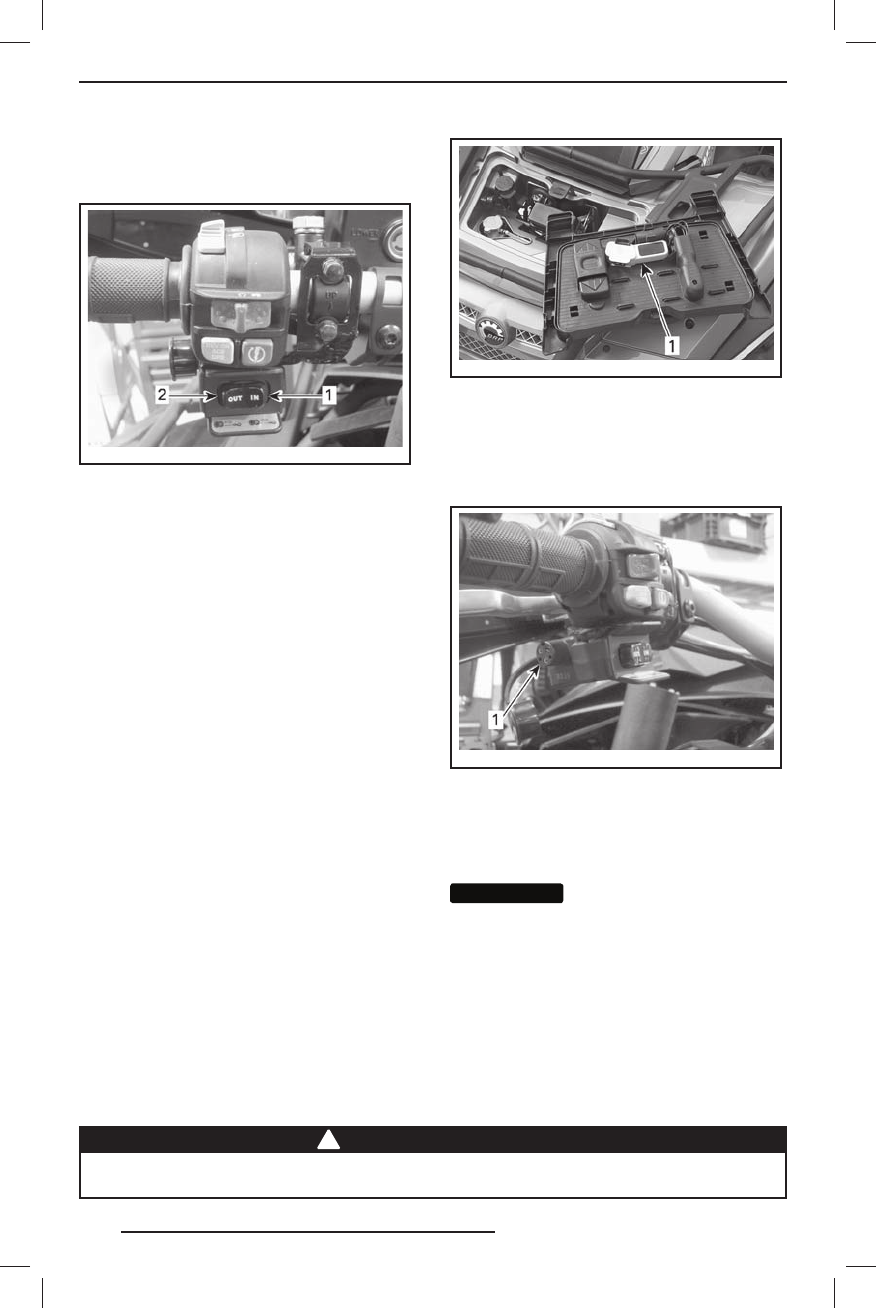

ТИПОВОЙ ВАРИАНТ
1. Наматывание троса
2. Разматывание троса
25) Пульт дистанционного
управления лебёдкой
МОДЕЛИ XT
П ул ьт д и с т а н ц и о н н о г о у п р а в л е н и я,
о блег ч ающ ий у п р а в ление ле б ёд кой,
входит в комплек т поставки мотовез -
деход а.
Пульт находится в панели дост упа пе -
реднего сервисного отсека.
vm o20 08-0 01- 001 _a
ПАНЕЛЬ ПЕРЕДНЕГО СЕРВИСНОГО ОТСЕК А
1. Пульт дистанционного управления лебёдкой
Чтобы использовать пульт дистанцион-
ного управления лебёдкой вместо рас -
положенного на руле перек лючателя,
подсоедините пульт к разъёму.
vm o20 12-0 05- 007 _a
1. Разъём пульта дистанционного управления
лебёдкой
Более под робная информация приве -
ден а в Р у ко в одс т ве по экс пл уат ац ии
лебёдки.
ВНИМАНИЕ
ВНИМАНИЕ
Ес ли Вы не пользуетесь
п ул ьтом д и с та н ц и о н н о г о у п ра в л е -
н и я , о т с о е д и н и т е е г о и х р а н и т е
в на д ёж ном ме с те.
При чтении Р уководства по эксплуатации необходимо помнить следующее:
!
ПРЕДОСТЕРЕЖЕНИЕ
Информирует о потенциально опасных сит уациях, которые мог у т стать
причиной получения серьёзной травмы или привести к летальному исходу.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Can-Am Outlander 400 + MAX.indb 92
`13 Can-Am Outlander 400 + MAX.indb 92
12.11.2012 11:45:08
12.11.2012 11:45:08
