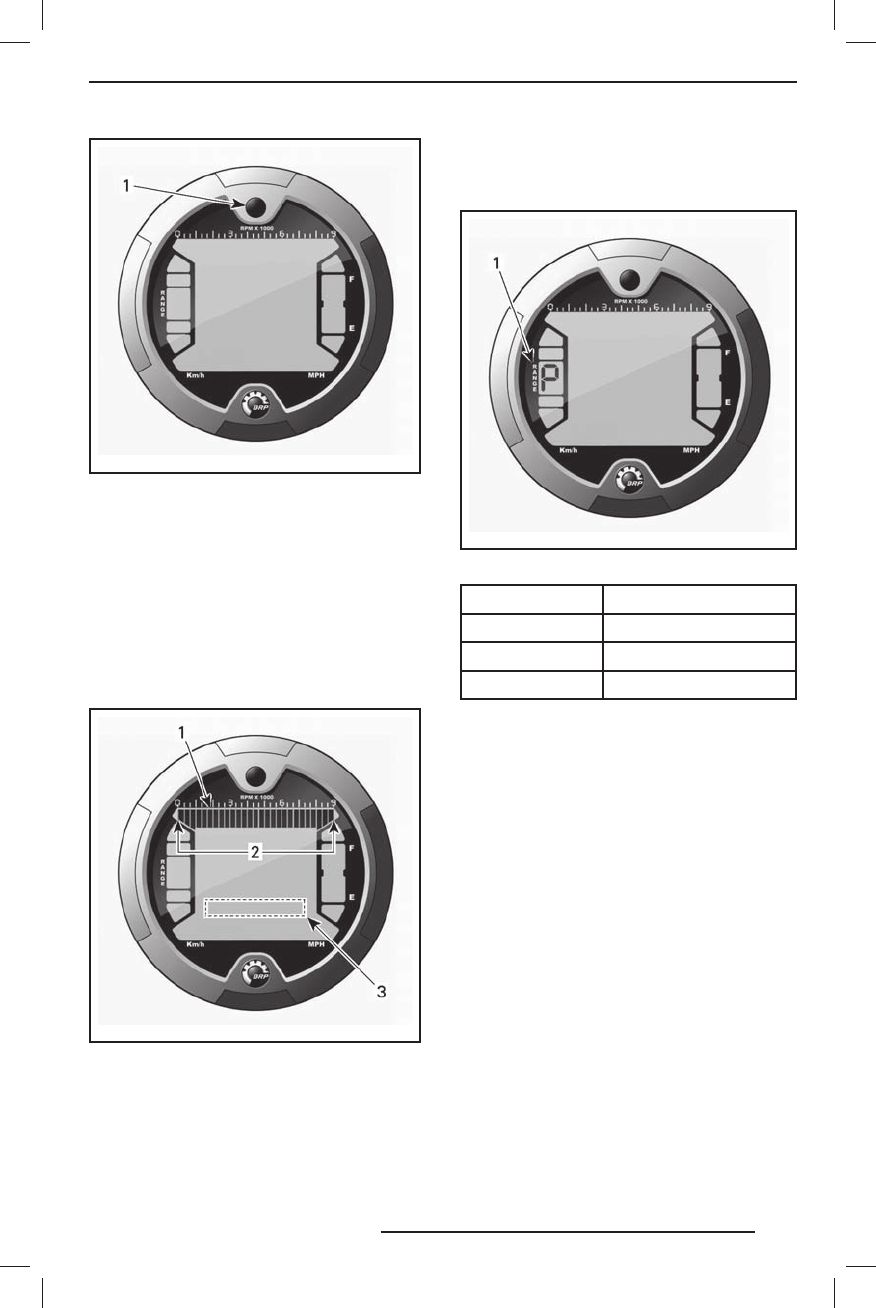

1. Кнопка выбора режима индикации
Тахометр
Пр и б о р из м е р я ет ч а с тот у в р ащ ени я
коленчатого вала двигателя ( об / мин ).
Д ля получения фак тического значения
показания дисплея необходимо умно -
жить на 1000.
ПРИМЕЧАНИЕ :
Показания RPM мог у т
быть так же выведены на дисплей 2. См.
«
ДИСПЛЕЙ 2
» в тек ущем разделе.
vm o20 08-0 01- 020 _J
1. Тахометр
2. Рабочий диапазон
3. Показания тахометра на дисплее 2
Индикатор выбранной передачи
На д анном индикаторе отобра жается
выбранная перед ача.
vm o20 08-0 01- 020 _p
1. Выбранная передача
ОБОЗНАЧЕНИЕ
РЕЖИМ
P
Стоянка
R
Задний ход
N
Нейтраль
ПРИМЕЧАНИЕ :
Когд а вк лючена пере -
д ача д ля движения вперёд , сообщение
н е о т о б р а ж а е т с я. П о я в л е н и е б у к в ы
«Е» на индикаторе выбранной перед а -
чи свидетель ствует о неисправности
элек тропроводки. Обратитесь к авто -
ризованному дилеру Can-Am.
Индикатор уровня топлива
Сегментный индикатор непрерывно по -
казывает количество топлива в баке.
Когд а на сегментном индикаторе оста -
ётся один светящийся сегмент, загора-
ется сигнальная лампа.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Can-Am Outlander 400 + MAX.indb 83
`13 Can-Am Outlander 400 + MAX.indb 83
12.11.2012 11:45:06
12.11.2012 11:45:06
