3.1

APPARECCHIATURA
ELETTRONICA

La

“Slim HPS”

ad accensione automatica

(senza fiamma pilota) dispone di una appa-
recchiatura elettronica di comando e prote-
zione tipo FM 11 o DTM 12, con trasforma-
tore incorporato, posta all’interno della sca-
tola di protezione del pannello strumentato.
L'accensione e rivelazione di fiamma è con-
trollata da un gruppo elettrodi posto sul
bruciatore in grado di garantire la massima
sicurezza, con tempi di intervento per spe-
gnimenti accident ali o mancanza gas,
rispettivamente di 8 e 4 secondi (fig. 8).

8

3

CARATTERISTICHE

Fig. 8

LEGENDA

1

Supporto elettrodi

2

Gruppo elettrodi

3

Cavo elettrodo accensione

4

Cavo elettrodo rivelazione

2.7

CENTRALINA RVA43.222
(optional)

Tutte le funzioni della caldaia possono esse-
re gestite dalla centralina cod. 8096303,
f or nit a con sonda t emper atur a es t er na
(SE) e sonda immersione caldaia (SC) (fig.
7). La centralina prevede il collegamento di
una ulteriore serie di connettori a bassa
tensione per il collegamento delle sonde e
dell’unità ambiente (i connettori si trovano
i n   u n   s a c c h e t t o   a l l ’ i n t e r n o   d e l   q u a d r o
comandi). Il bulbo della sonda dell’eventuale
b o l l i t o r e   e s t e r n o   ( S S ) ,   o p t i o n a l   c o d .
6277110, deve essere inserito nella guaina
del bollit or e e quello della sonda caldaia
(SC) nella guaina di caldaia.
Per il montaggio della sonda temperatura
esterna (SE) seguire le istruzioni riportate
nell’imballo della sonda stessa.
Per ef fettuare i collegamenti elettrici fare
riferimento allo schema di fig. 6.

ATTENZIONE: Per garantire il corretto
funzionamento della cantrale porre il ter-
most at o di r egolazione della caldaia al
massimo.

2.7.1

Caratteristiche e funzioni

“RVA43”

è realizzato come regolatore di

singola caldaia mono e bi-stadio o come
regolatore di cascata per gestire fino a
sedici caldaie.

Economia di esercizio

– Abilitazione o non della produzione calore

in presenza di integrazione con accumulo.

– Gestione climatica della temperatura di

caldaia con possibilità di compensazione

ambiente.

– Gestione di un circuito di riscaldamento

diretto (con pompa) per ogni regolatore.

– Funzione di autoadattamento della curva

climatica in base all’inerzia termica dell’e-
dificio ed alla presenza di “calore gratui-
to” (con compensazione ambiente).

– Funzione di ottimizzazione all’accensione

e d   a l l o   s p e g n i m e n t o   ( r i s c a l d a m e n t o
accellerato e prespegnimento).

– Funzione di economia giornaliera calcola-

to sulla base delle caratteristiche dinami-
che delle strutture.

– Commutazione estate/inverno automatica.

Funzioni di protezione

– Temperatura minima e massima di man-

data tarabili.

– Protezione antigelo dif ferenziata di cal-

daia, accumulo acqua calda sanitaria ed
impianto.

– Protezione al surriscaldamento della cal-

daia.

– Protezione antigrippaggio delle pompe.
– Pr o t ezione del br uciat or e con t empo

minimo di funzionamento.

Funzioni operative

– Messa in funzione semplificata.
– Tutt e le t ar atur e sono ef f e ttuabili sul

regolatore.

– Standard per la programmazione setti-

manale.

– Tutt e le t aratur e e r egimi di funziona-

mento riscontrabili tramite display e leds
luminosi.

– Test dei relais e delle sonde.

Produzione acqua sanitaria

– Programmazione orari giornalieri.
– Possibilità di impostare la temperatura

minima di consegna acqua calda sanita-
ria per il periodo di riduzione.

– Po s s i b i l i t à   c o m a n d o   p o mp a   d i   c a r i c o

accumulo.

– Priorità del circuito sanitario selezionabile.

Altre caratteristiche tecniche

– Facile connessione con un’unità ambien-

te di tipo digitale (QAA70).

2

1

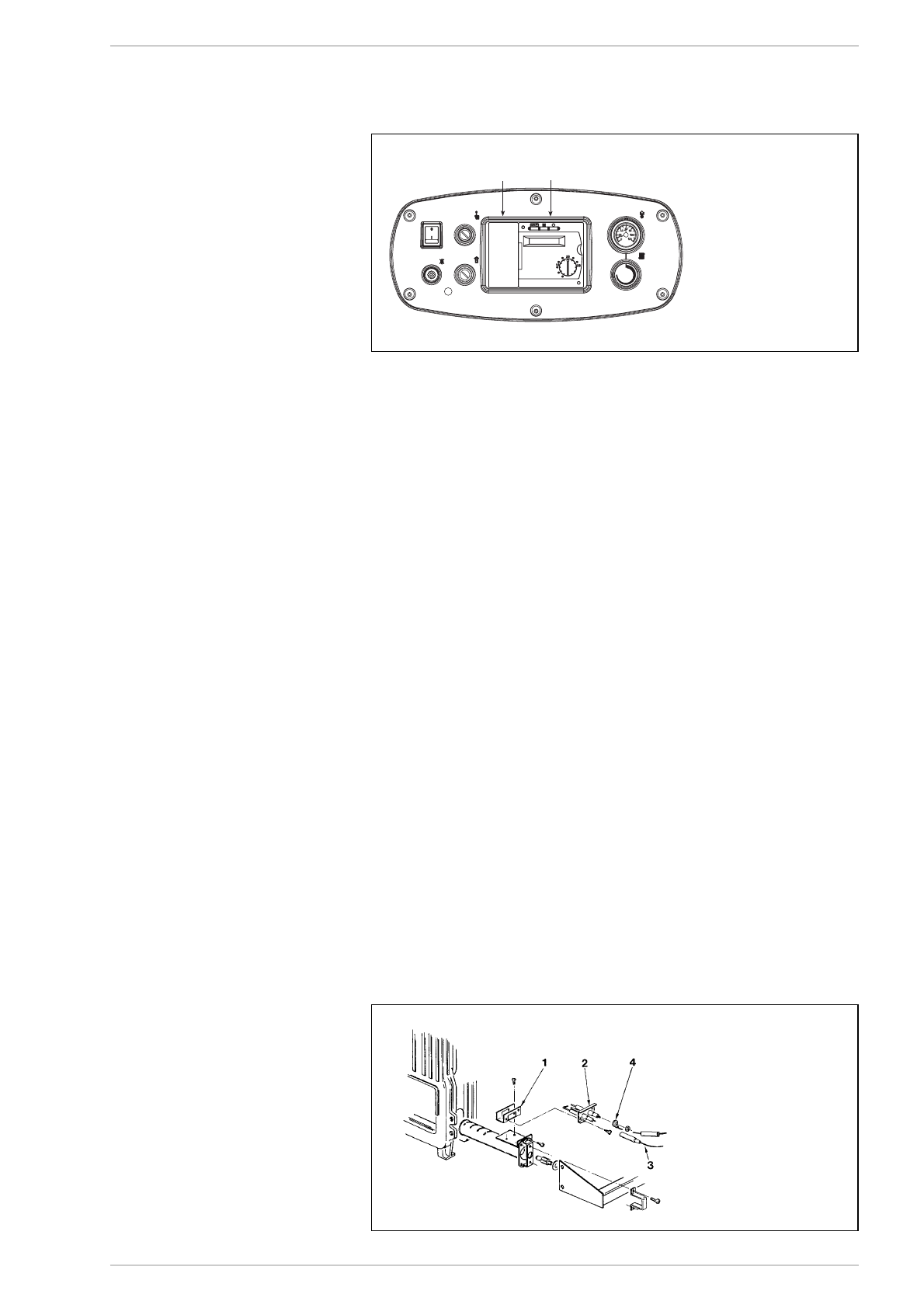

Fig. 7

LEGENDA
1

Copriforo in plastica

2

Centralina (optional)
