34

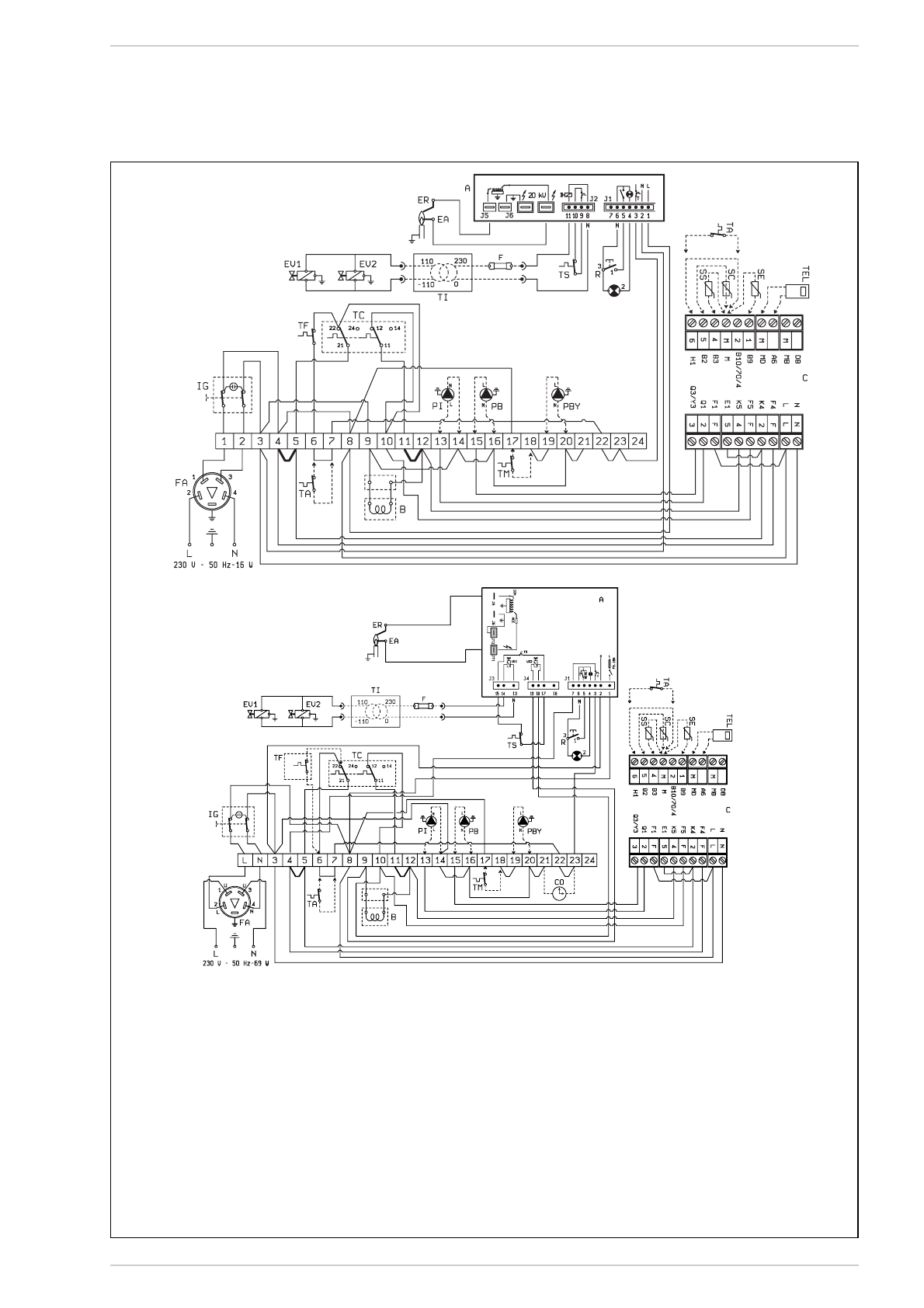

Fig. 6
2.6.2 Schéma électrique
Modèles “1.80-1.99”
Modèles “1.110”
LEGENDE
IG
Interrupteur général
TC
Aquastat de réglage
à double contact
EA
Electrode d’allumage
EV2 Bobine vanne gaz
EV1 Bobine vanne gaz
TA
Thermostat ambiant
R
Bouton de réarmement
B
Groupe bobine
ER
Electrode de détection
TS
Aquastat de sécurité
A
Appareillage
TF
Thermostat fumées
FA
Filtre antiparasites
PI
Pompe installation
PB
Pompe ballon
TEL Unité ambiant type QAA70 (optionnelle)
SE
Sonde température externe (optionnelle)
SC
Sonde immersion chaudière
type QAZ21 (optionnelle)
SS
Sonde immersion ballon
type QAZ21 (optionnelle)
C
Connecteurs pour régulation
électronique RVA 43.222 (noir - rouge - brun)
F
Fusible (T315mA)
TI
Transformateur d’isolement
(seulement pour
FR/NL
)
PBY Circulateur by-pass
TM
Aquastat temperature minimale
NOTE: Quand on n’utilise pas la centrale
pour relier le TA, il faut retirer le cavalier
des bornes 6-7. En reliant la régulation
électronique, retirer les ponts 4-5 et 11-
12. Procéder au branchement des pom-
pes (PB-PI) conformément à ce qui figure
dans le schéma uniquement dans le cas
où on utilise la centrale RVA 43.222.
