INTRODUCTION
Les
"Slim HPS"
sont des générateurs à
eau chaude conçus pour des appareils
de chauffage de potentialité moyenne. Ils
sont conformes aux directives européen-
nes 2009/142/CEE, 2004/108/CEE,
2006/95/CEE et 92/42/CEE.
Ils peuvent être alimentés au gaz natu-
rel (G20) et au gaz butane (G30) ou
propane (G31). Le présent manuel con-
tient toutes les instructions pour l’em-
ploi et l’entretien indispensables au
fonctionnement correct et à la longue
durée de vie de la chaudière.
1
DESCRIPTION DE LA CHAUDIERE
1.2
DIMENSIONS

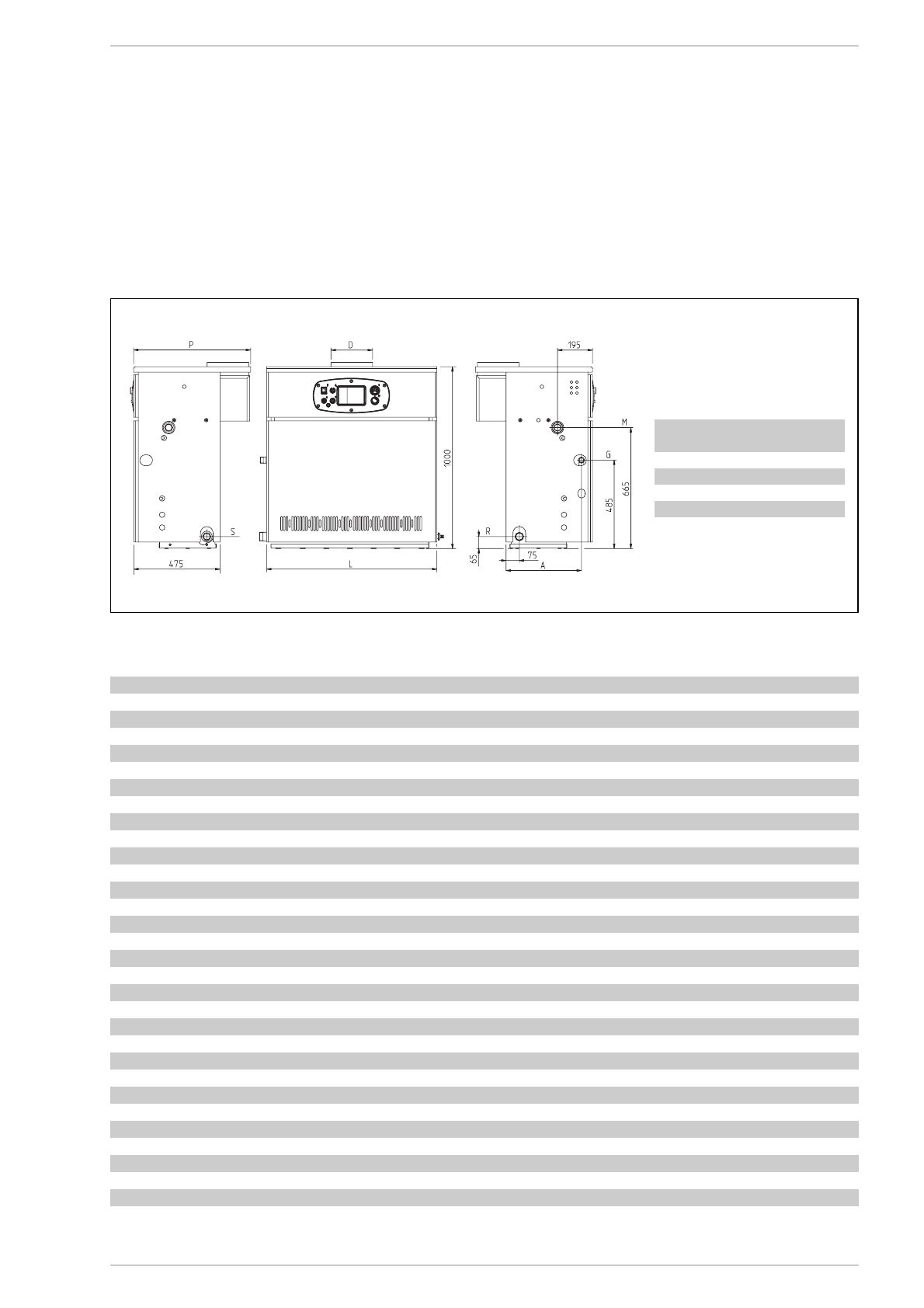

Fig. 1
1.3
DONNEES TECHNIQUES
Slim HPS
1.80
1.99
1.110
Puissance utile
kW
56,0-78,7
69,9-98,6
74,7-107,9
Débit calorifique
kW
62,2-87,4
77,7-109,5
85,5-120,5
Eléments
n°
9
11
12
Puissance eléctrique
W
16
16
69
Pression maxi de service
bar
4
4
4
Pression de vérification
bar
6
6
6
Contenance eau
l
28
34
37
Catégorie
II
2H3+
II
2H3+
II
2H3+
Type
B
11BS
B
11BS
B
11
Température fumées
°C
160
144
140
Débit fumées
kg/h
180
287
330
Température maxi de service
°C
95
95
95
Plage de régulation chauffage
°C
40÷85
40÷85
40÷85
Injecteurs gaz principal
Quantité
n°
8
10
11
G20
ø mm
2,95
2,95
2,95
G30 - G31
ø mm
1,70
1,70
1,70
Débit gaz *
Gaz naturel (G20)
m
3
st/h
9,2
11,6
12,7
Gaz liquide (G30)
kg/h
6,8
8,5
9,3
Gaz liquide (G31)
kg/h
6,7
8,3
9,1
Pression brûleur
Gaz naturel (G20)
mbar
4,6 - 9,1
4,7 - 9,3
4,6 - 9,3
Gaz liquide (G30)
mbar
12,3 - 25,4
12,5 - 25,1
12,6 - 25,6
Gaz liquide (G31)
mbar
16,1 - 30,2
16,6 - 32,7
16,6 - 34,3
Pression d’alimentation gaz
Gaz naturel (G20)
mbar
20
20
20
Gaz liquide (G30)
mbar
30
30
30
Gaz liquide (G31)
mbar
37
37
37
Poids
kg
266
322
350
* Les débits de gaz se rapportent au pouvoir calorifique inférieur dans des conditions standard à 15°C - 1013 mbar.
R Retour
chauffage
1
1/
2
”
M Départ
chauffage
1
1/
2
”
G Alimentation
gaz
1”
S Vidange
chaudière
3/4”
L
D
P
A
mm ø mm mm mm
1.80
940
180
645 415
1.99
1140 225
645 415
1.110
1240 250
670 400
