16

1.1

ВВЕДЕНИЕ

Котлы

“Slim HPS”

являются генераторами

горячей воды и относятся к установкам
средней мощности. Генераторы

спроектированы в согласии с  директивами
европейского союза 2009/142/CEE,
2004/108/CEE, 2006/95/CEE и 92/42/CEE.
Котлы могут работать как на природном
газе и на бутане (G 30), так и на пропане

(G 31). Для правильной установки и
отличного функционирования
оборудования следует придерживаться
инструкций, приведенных в этом
руководстве.

1

ОПИСАНИЕ ОБОРУДОВАНИЯ

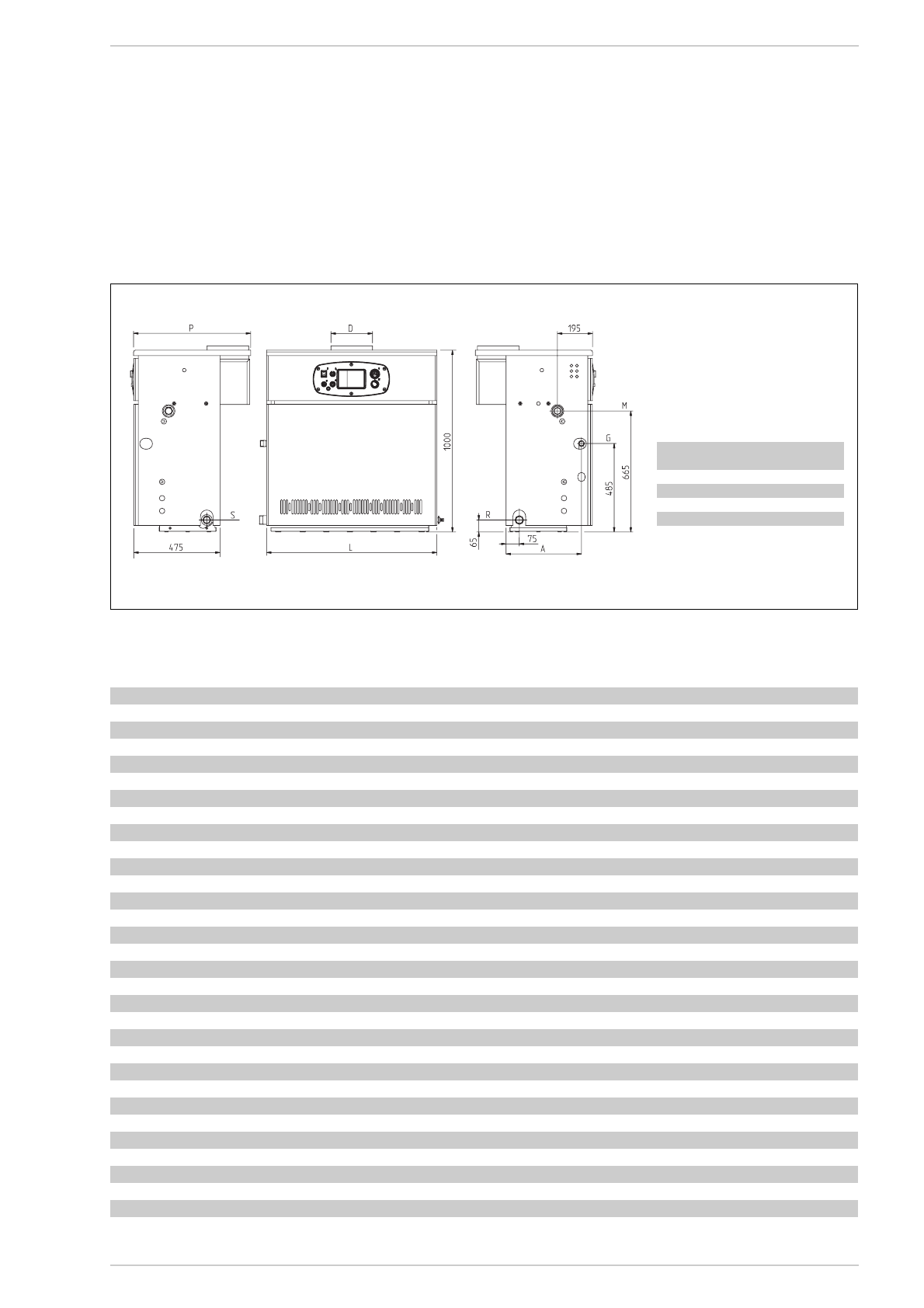

1.2 РАЗМЕРЫ

Чертеж 1

Диаметр возвратной трубы

1

1

/

2

Диаметр поставляющей трубы

1

1

/

2

Диаметр газовой трубы

1”

Слив бойлера

3/4”

L

D

P

A

мм

ø

мм

мм

мм

1.80

940

180

645

415

1.99

1140

225

645

415

1.110

1240

250

670

400

1.3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Slim HPS

1.80

1.99

1.110

Номинальная тепловая мощность

кВт

56,0-78,7

69,9-98,6

74,7-107,9

Теплоотдача

кВт

62,2-87,4

77,7-109,5

85,5-120,5

Количество чугунных секций

9

11

12

Потребляемая энергия

Вт

16

16

69

Максимальное рабочее давление

Бар

4

4

4

Давление при пробных испытаниях

Бар

6

6

6

Объем воды

л

28

34

37

Категория

II

2H3+

II

2H3+

II

2H3+

Тип

B

11BS

B

11BS

B

11

Температура дыма

°C

160

144

140

Выброс дыма

кг/час

180

287

330

Максимальная температура

°C

95

95

95

Диапазон регулировки нагрева

°C

40÷85

40÷85

40÷85

Основные газовые сопла

Количество

8

10

11

Метан

ø

мм

2,95

2,95

2,95

G30 - G31

ø

мм

1,70

1,70

1,70

Расход газа*

Метан

м

3

/час

9,2

11,6

12,7

Бутан (G30)

кг/час

6,8

8,5

9,3

Пропан (G31)

кг/час

6,7

8,3

9,1

Давление газа в горелках

Метан

мБар

4,6 - 9,1

4,7 - 9,3

4,6-9,3

Бутан (G30)

мБар

12,3 - 25,4

12,5 - 25,1

12,6-25,6

Пропан (G31)

мБар

16,1 - 30,2

16,6 - 32,7

16,6-34,3

Давление подачи газа

Метан мБар

20

20

20

Бутан (G30)

мБар

30

30

30

Пропан(G31)

мБар

37

37

37

Вес

кг

266

322

350

* Расход газа предполагается в стандартных условиях при тепломощности 15°С-1013 мБар.
