22
3.1.1
Рабочий цикл
Перед включением котла следует
проконтролировать вольтомметром, что
электрическое соединение в контактной
панели осуществлено правильно,
учитывая позиции фаз и нейтрали, как это
отмечено на схеме.
Нажать на основной выключатель,
установленный на пульте управления,
сигнальная лампа выявит, таким образом,
наличие напряжения.
В этот момент котел запущен, через
программирующее устройство пусковому
электроду посылается разрядный ток, и
одновременно открывается газовый
клапан.
Запуск горелки обычно занимает от двух
до трех секунд.
Вероятны также случаи, когда включение
не происходит, и, в следствие этого,
срабатывают сигналы блокирования
устройств. Эти случаи могут быть
следующими:
– Отсутствие газа
Электронное оборудование регулярно
осуществляет цикл, подавая
напряжение на пусковой электрод,
который пробует включить котел в
течение максимум восьми, четырех
секунд. В случае невключения гарелки,
устройство блокируется.
Это может случиться при первом
запуске или после долгого периода
простоя котла, в связи с появлением
воздушных мешков в трубе. Данная
ситуация может быть спровоцирована
закрытым газовым краном или
прерванной катушечной обмоткой
клапана, не позволяющей ему
открытие.
–
Пусковой электрод не подает
разряда
В котле отмечается только поступление
газа в горелку, по истечении восьми,
четырех секунд устройство
блокируется.
Причиной может быть повреждение
провода электрода или плохое
закрепление зажима; или же сгорел
трансформатор.
– Отсутствие искры
С момента включения отмечается
постоянный разряд электрода,
несмотря на то, что горелка является
включенной. По истечении восьми,
четырех секунд прекращается разряд,
выключается горелка и зажигается
сигнальная лампа блокирования.
Эта проблема возникает в случае
ошибки подключения фаз и
нейтрального положения в контактном
зажиме. Шнур электрода обнаружения
неисправен или сам электрод не
заземлен; электрод нуждается в
замене, поскольку сильно изношен.
Устройство неисправно.
В случае внезапного прекращения
подачи электроэнергии происходит
немедленная остановка горелки, в
момент подключения энергии котел
запускается автоматически.
3.1.2
Система ионизации
Контроль системы ионизации
осуществляется с помощью
микроамперметра лучше цифрового со
шкалой от 0 до 50 µА. Концы
микроамперметра должны быть
присоединены последовательным
соединением к электропроводу электрода
обнаружения. В ходе нормального
функционирования прибор должен
показывать 6÷10 µА. Минимальный
показатель ионизированного тока, при
котором оборудование блокируется, -
около 1 µА. В таком случае необходимо
проверить качество электрического
контакта и степень износа электрода
обнаружения.
3.2
СТУПЕНЧАТЫЙ
РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ
Котел обеспечен регулирующим
термостатом с двойным контактом обмена
и дифференцированным градуированием
(6
Чертеж
2), который производит, прежде
чем произойдет полное отключение
горелки, понижение мощности с помощью
группы катушек, установленных на
регуляторе газового клапана. эта система
ступенчатой модуляции позволяет
получить следующие преимущества:
–
Более высокий КПД котла.
–
Повышение температуры (в пределах
допустимых параметров) в чугунном
корпусе (тепловая инерция) в момент
выключения горелки.
3.3
ДЫМОВОЙ ТЕРМОСТАТ
Данное устройство является
предохранением от выброса обратного
потока дыма в помещение по причине
неисправности или частичного засорения
дымохода (8 Чертеж 2).
Устройство вмешивается, блокируя работу
газового клапана, в случаях, когда
происходит продолжительный выброс
дыма в опасном количестве в помещение.
Для того, чтобы снова запустить котел,
необходимо снять крышку термостата и
нажать на находящуюся под ней кнопку.
Перед проведением этой операции
следует удостовериться в том, что от
пульта управления отключено
электропитание.
Если устройство продолжает
срабатывать, следует провести
внимательную проверку дымохода,
реализуя необходимые изменения и
прибегая к технике безопасности с целью
восстановления правильного
функционирования устройства.
3.4
ПОНИЖЕНИЕ НАПОРА В ЦИКЛЕ
РАБОТЫ КОТЛА

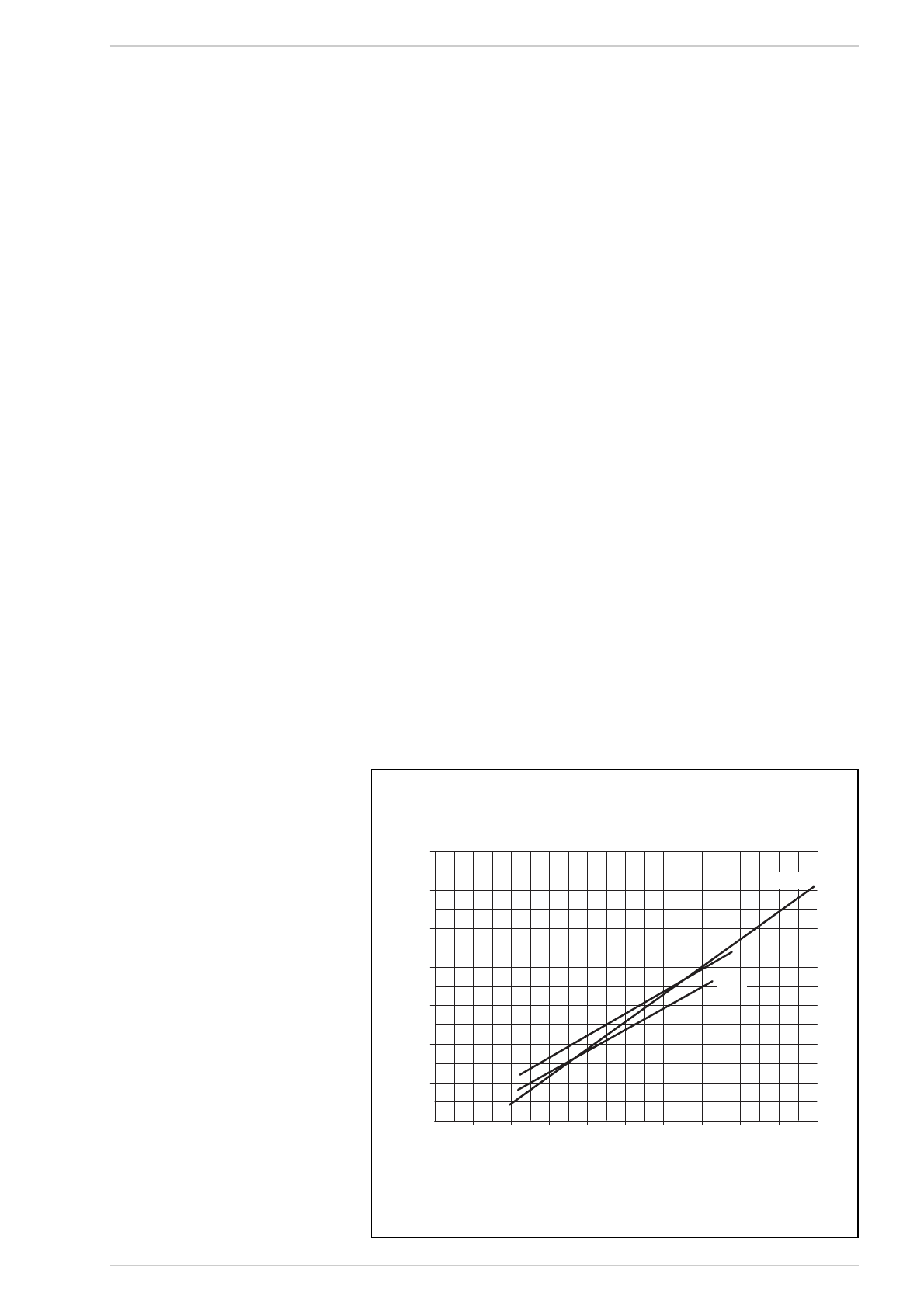

Понижение напора представлено на
графике Чертеж 9.
0
120
2.000
9.000
8.000
7.000
6.000
5.000
4.000
3.000
PORTATA (l/h)
PERDIT
A DI C
ARICO (mbar)
100
80
20
40
60
1.80
1.99
140
10.000 11.000
1.110
ПОНИЖЕНИЕ
НАПОР
А
(
мБар)
Расход (л/час)
Чертеж 9
