часовой стрелке для повышения
давления, в направлении против часовой
стрелки для понижения давления.
По окончании установки нужно включить
подачу питания на катушку и установить
колпачок на прибор.
4.4
ПЕРЕХОД НА ДРУГОЕ ТОПЛИВО
(ДРУГОЙ ГАЗ)
Для того, чтобы перевести котлы SLIM
HPS на сжиженный газ необходимо
выполнить следующие операции:
Заменить форсунки основной главной
горелки (диаметр форсунок – 1,70).
Коды (артикулы) форсунок для заказа:
а) 711549200 - для модели SLIM HPS 1.80
(в комплект входит 8 форсунок).
б) 711549700 - для модели SLIM HPS 1.99
(в комплект входит 10 форсунок).
в) 711549800 - для модели SLIM HPS 1.110
(в комплект входит 11 форсунок).
Заменить регулятор давления газового
клапана 3...20 мбар на регулятор
давления 4...37 мбар. Код (артикул)
регулятора давления для заказа:
722006200 (поз. 3 чертеж 10).
Для котлов SLIM HPS 1.80 и SLIM HPS 1.99
установить на газовый клапан адаптер.
Код (артикул) адаптера для заказа:
711556200 (поз. 5 чертеж 10).
Проверить герметичность газовых
соединений.
Выполнить регулировку газового клапана.
Установить параметры давления в
соответствии с разделом 4 инструкции
(таблица 1).
Опломбировать винты регуляторов
давления газового клапана.
Установить соответствующие наклейки на
котел.
ПРИМЕЧАНИЕ:
При испытании на герметичность
можно использовать мыльный раствор
или специальные вещества.
Необходимо избегать открытого огня.
Переход на другой газ должен быть
осуществлен специально
подготовленным персоналом.
4.5

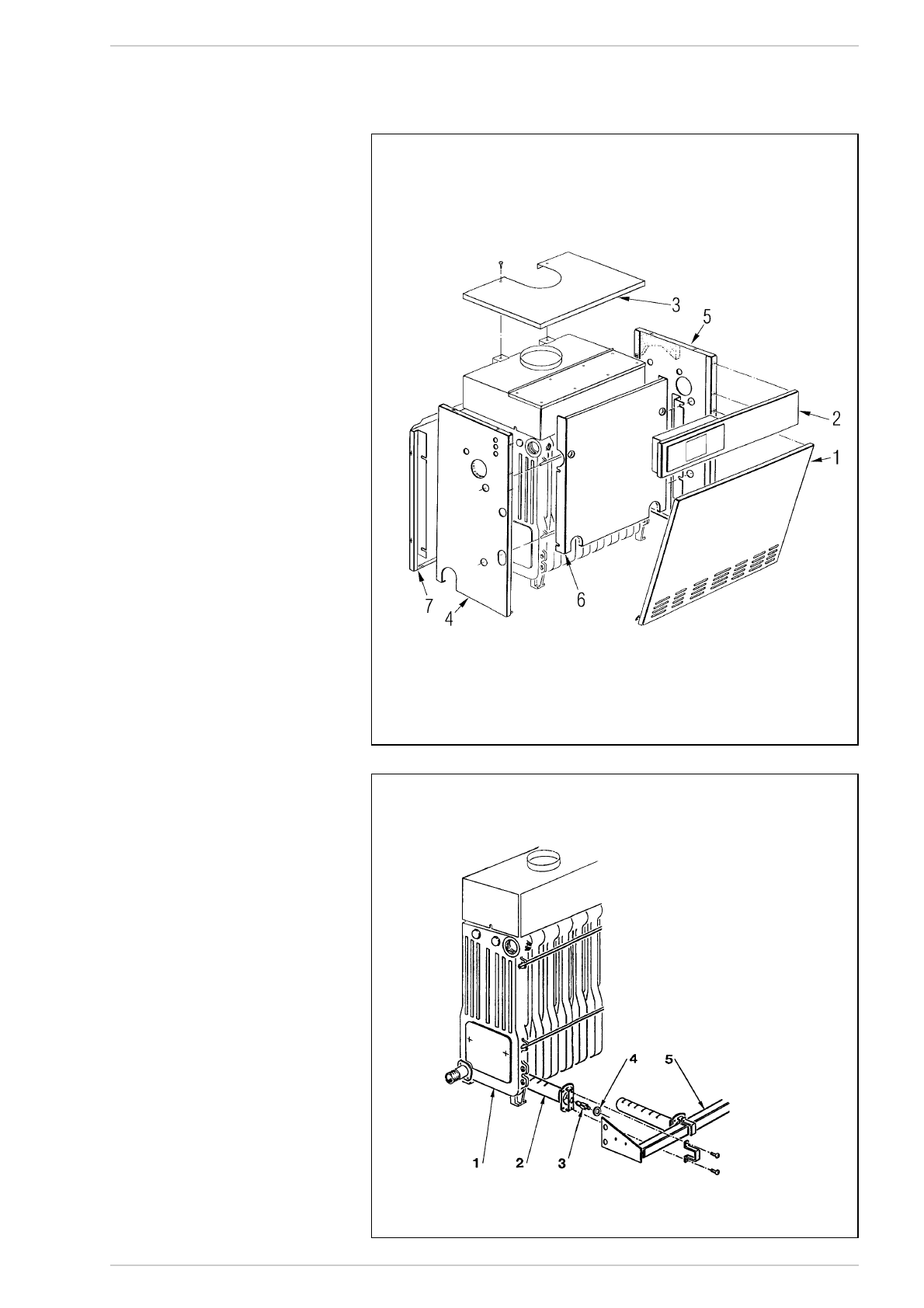

РАЗБОР ВНЕШНЕГО
ПОКРЫТИЯ
Для демонтирования котла нужно
осуществить следующие операции (Чертеж
12):
–
Снять переднюю панель (1), нажав на
уголки.
–
Для снятия крышки (3) следует
отвинтить два винта, присоединяющих
ее к дымоходу.
–
Убрать панель контроля (3).
–
Снять левую боковую панель (4),
отвинтив гайки, которые прикрепляют
ее к тягам.
–
Та же операция должна быть
проведена для снятия правой боковой
панели (5).
24
ПЕРЕЧЕНЬ:
1
Корпус котла
2
Горелка
3
Основное сопло
4
Алюминиевая шайба
5
Форсунка
Чертеж 13
Чертеж 12
