1.1
INTRODUZIONE
Le
“Slim HPS”
sono dei generatori ad ac-
qua calda adatti per impianti di riscaldamen-
to di media potenzialità. Sono complete di
tutti gli organi di sicurezza e di controllo pre-
visti dalle Norme UNI-CIG ed in linea con i
dett ami delle direttive europee
2009/142/CEE, 2004/108/CEE,
2006/95/CEE e 92/42/CEE. Possono
essere alimentate a gas naturale (metano)
e a gas butano (G30) o propano (G31).
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
3
IT
RUS
FR
ENG
1
DESCRIZIONE DELL’ APPARECCHIO
1.2

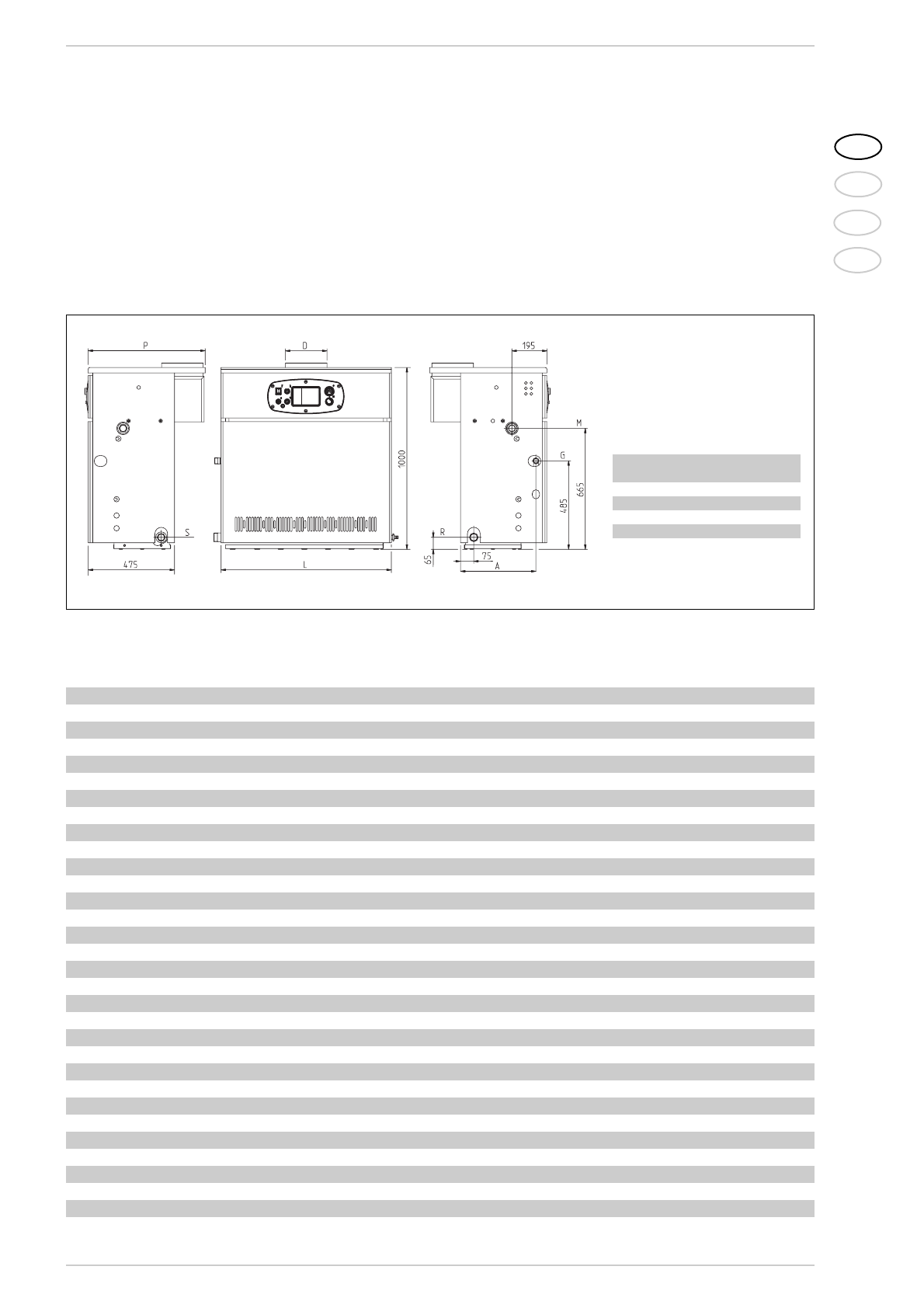

DIMENSIONI
Fig. 1
R Ritorno
impianto
1
1
/
2
”
M Mandata
impianto
1
1
/
2
”
G Alimentazione
gas
1”
S Scarico
caldaia
3/4”
L
D
P
A
mm
ø mm
mm mm
1.80
940
180
645 415
1.99
1140
225
645 415
1.110
1240
250
670 400
1.3
DATI TECNICI
Slim HPS
1.80
1.99
1.110
Potenza termica
kW
56,0-78,7
69,9-98,6
74,7-107,9
Portata termica
kW
62,2-87,4
77,7-109,5
85,5-120,5
Elementi di ghisa
n°
9
11
12
Potenza elettrica assorbita
W
16
16
69
Pressione max esercizio
bar
4
4
4
Pressione di collaudo
bar
6
6
6
Contenuto acqua
l
28
34
37
Categoria
II
2H3+
II
2H3+
II
2H3+
Tipo
B
11BS
B
11BS
B
11
Temperatura fumi
°C
160
144
140
Portata fumi
kg/h
180
287
330
Temperatura max esercizio
°C
95
95
95
Campo regolazione riscaldamento
°C
40÷85
40÷85
40÷85
Ugelli gas principale
Quantità
n°
8
10
11
Metano
ø mm
2,95
2,95
2,95
G30 - G31
ø mm
1,70
1,70
1,70
Portata gas*
Metano
m
3
st/h
9,2
11,6
12,7
Butano (G30)
kg/h
6,8
8,5
9,3
Propano (G31)
kg/h
6,7
8,3
9,1
Pressione gas bruciatori
Metano
mbar
4,6 - 9,1
4,7 - 9,3
4,6-9,3
Butano (G30)
mbar
12,3 - 25,4
12,5 - 25,1
12,6-25,6
Propano (G31)
mbar
16,1 - 30,2
16,6 - 32,7
16,6-34,3
Pressione alimentazione gas
Metano
mbar
20
20
20
Butano (G30)
mbar
30
30
30
Propano (G31)
mbar
37
37
37
Peso
kg
266
322
350
* Le portate gas sono riferite al potere calorifico inferiore in condizioni standard a 15°C - 1013 mbar.
