L'installazione deve intendersi fissa e dovrà
essere effettuata esclusivamente da ditte
specializzate e qualificate, secondo quanto
prescrive la Legge 46/90, ottemperando a
tutte le istruzioni e disposizioni riportate in
questo manuale.
Si dovranno inoltre osservare tutte le dispo-
sizioni dei Vigili del Fuoco, quelle dell’Azienda
del Gas, quanto richiamato dalla Legge
10/91 relativamente ai Regolamenti
Comunali e dal DPR 412/93.
2.1
LOCALE CALDAIA
Le caldaie
“Slim HPS”
, di potenzialità supe-
riore ai 35 kW, devono disporre di un locale
tecnico con caratteristiche dimensionali e
requisiti in conformità al DM 12/04/96 n.
74 “Approvazione della regola tecnica di pre-
venzione incendi per la progettazione, la
costruzione e l’esercizio degli impianti ter-
mici alimentati da combustibili gassosi”.
L’altezza minima del locale caldaia deve cor-
rispondere a quella indicata in fig. 3, in fun-
zione della portata termica complessiva. La
distanza minima fra le pareti del locale e i
punti esterni della caldaia (lato dx, sx, poste-
riore) non deve risultare inferiore a 0,60 m.
È consentito che più apparecchi siano posti
tra loro in adiacenza, a condizione che tutti i
dispositivi di sicurezza e di controllo siano
facilmente raggiungibili. è inoltre necessa-
rio, per l'afflusso dell'aria al locale, realizzare
sulle pareti esterne delle aperture di aera-
zione la cui superficie, calcolata secondo
quanto impartito nel punto 4.1.2 dello stes-
so DM, non deve essere in ogni caso infe-
riore di 3.000 cm
2
e nel caso di gas di den-
sità maggiore di 0,8 a 5.000 cm
2
.
2.1.1
Movimentazione
Una volta inserita la caldaia nell’apposito
locale, tolto l’imballo, la movimentazione si
effettua procedendo come segue (fig. 3/a):
– rimuovere il coperchio mantello;
– agganciare le due staffe di sollevamento
(poste sulla parte posteriore della cal-
daia) bloccandole con le viti a corredo;
– inserire due tubi 3/4” nei fori previsti
sulle staffe, sollevare con cautela la cal-
daia ed effettuare la movimentazione.
4
1.4

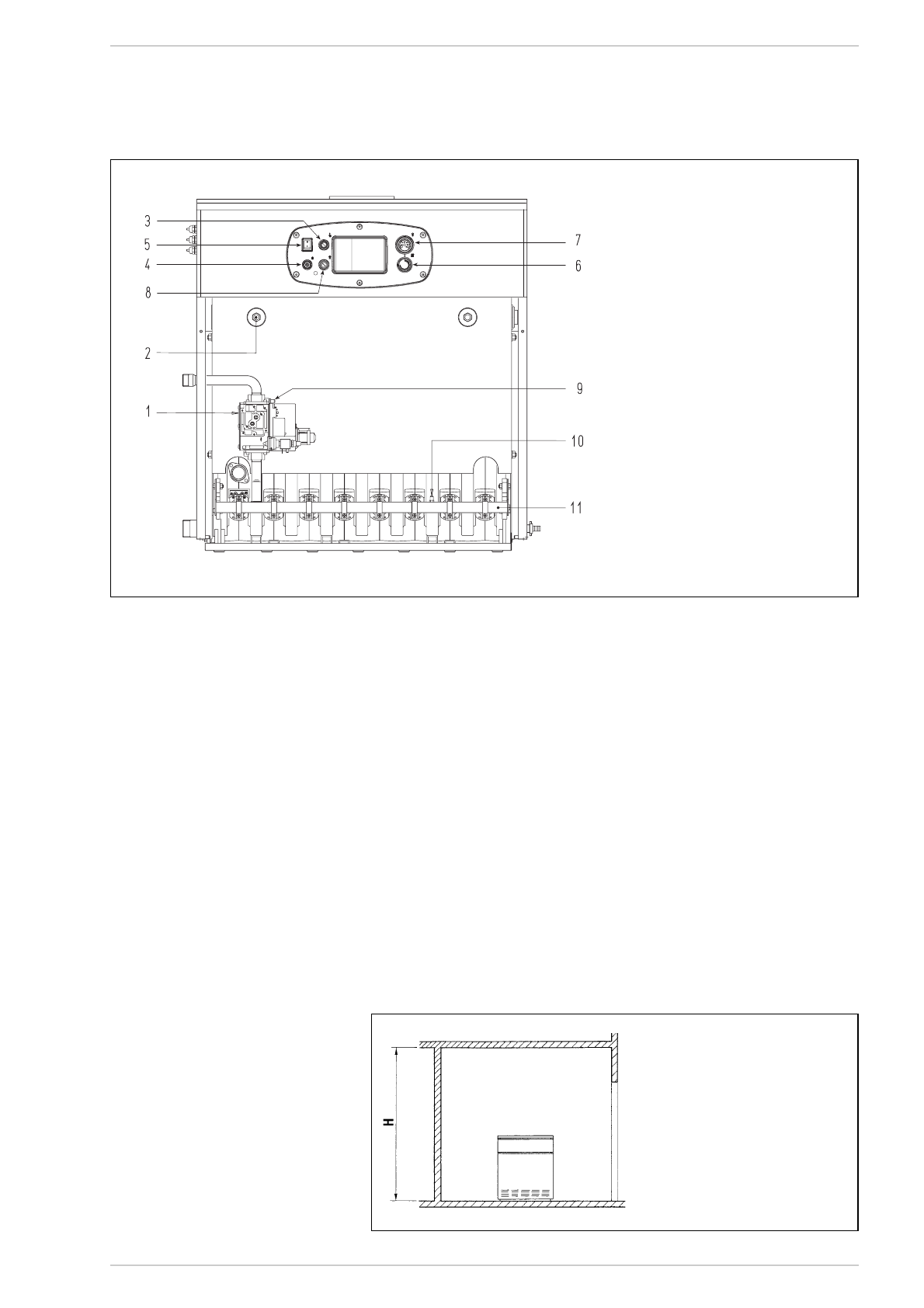

COMPONENTI PRINCIPALI
Fig. 2
LEGENDA
1
Valvola gas
2
Guaina 1/2”
3
Termostato sicurezza
4
Sblocco apparecchiatura
5
Interruttore generale
6
Termostato regolazione a gradino
7
Termometro
8
Dispositivo sicurezza fumi
9
Presa pressione 1/8” (vers.
“1.110”
)
10
Presa pressione 1/8”
11
Collettore bruciatori
2
INSTALLAZIONE
Fig. 3
H in funzione della portata
termica complessiva:
– non superiore a 116 kW: 2,00 m
– superiore a 116 kW
fino a 350 kW: 2,30 m
– superiore a 350 kW fino a
580 kW: 2,60 m
– superiore a 580 kW: 2,90 m
