10
4.1
VALVOLA GAS
(fig. 10)
La
“Slim HPS”
è prodotta di serie con val-
vole gas HONEYWELL VR 4605 CB (vers.
“1.80 - 1.99”
) e VR 420 PB (vers.
“1.110”
).
Alla prima accensione della caldaia è sem-
pre consigliabile effettuare lo spurgo della
tubazione agendo sulla presa pressione a
monte della valvola gas (7 fig. 10 - 9 fig. 2).
4.2
REGOLAZIONE VALVOLA GAS
La taratura delle pressioni di lavoro della
valvola gas viene eseguita dalla BAXI in linea
di produzione; se ne sconsiglia pertanto la
variazione. Solo in caso di passaggio da un
tipo di gas d'alimentazione (metano) ad un
altro (butano o propano) sarà consentita la
variazione delle pressioni.
Tale operazione dovrà necessariamente
essere eseguita da personale autorizzato,
pena la decadenza della garanzia.
Effettuata la variazione delle pressioni di
lavoro sigillare i regolatori.
Nel procedere alla taratura delle pressioni è
necessario seguire un ordine prestabilito
regolando prima la pressione massima e
poi la minima.
4.2.1
Regolazione pressione
massima
(fig. 11)
Collegare il manometro alla presa di pres-
sione posta sul collettore bruciatori, accen-
dere la caldaia ed aspettare finché la pres-
sione letta sul manometro si è stabilizzata.
Confrontare questa lettura con le pressioni
di
Tabella 1
.
Se é necessaria una correzione utilizzare
una chiave da 8 mm sul dado di regolazione
pressione max (1): ruotare in senso orario
per incrementare la pressione ed in senso
antiorario per diminuirla.
4.2.2
Regolazione pressione
minima
(fig. 11)
Spegnere la caldaia e togliere alimentazione
alla bobina. Accendere la caldaia ed aspet-
tare finché la pressione letta sul manome-
tro si è stabilizzata. Confrontare questa let-
tura con le pressioni di
Tabella 1
. Se è
necessaria una correzione utilizzare un cac-
ciavite ad intaglio per ruotare la vite di rego-
lazione della pressione minima (2); ruotare
in senso orario per incrementare la pres-
sione ed in senso antiorario per diminuirla.
Completate le regolazioni reinserire l’ali-
mentazione elettrica alla bobina e rimettere
la copertura.
4.4
TRASFORMAZIONE
AD ALTRO GAS
Per effettuare la trasformazione a gas buta-
no (G30) o propano (G31) è necessario
sostituire gli ugelli principali forniti nel kit a
richiesta, il regolatore di pressione montato
sulla valvola gas (3...20 mbar) con quello
V4336A (4...37 mbar) e, per evitare che la
caldaia vada in blocco nelle partenze a fred-
do, montare sulla valvola gas delle vers.
“1.80 - 1.99”
l’adattatore cod. 6248303 (5
fig. 10). Per regolare la potenza riscalda-
mento fare riferimento al punto 4.2.
Effettuata la variazione delle pressioni di
lavoro sigillare i regolatori.
Ad operazioni ultimate applicare sul pannel-
lo del mantello l’etichetta indicante la predi-
sposizione gas, fornita sempre a corredo
nel kit.
NOTA: Dopo il montaggio tutte le connes-
sioni gas devono essere collaudate a tenu-
4
USO E MANUTENZIONE
LEGENDA
1
Bobina EV1
3
Regolatore di
pressione 3...20 mbar
4
Bobina EV2
5
Adattatore GPL
6
Tappo in plastica
7
Presa pressione a monte
8
Presa pressione a valle
9
Bobina EV1-EV2

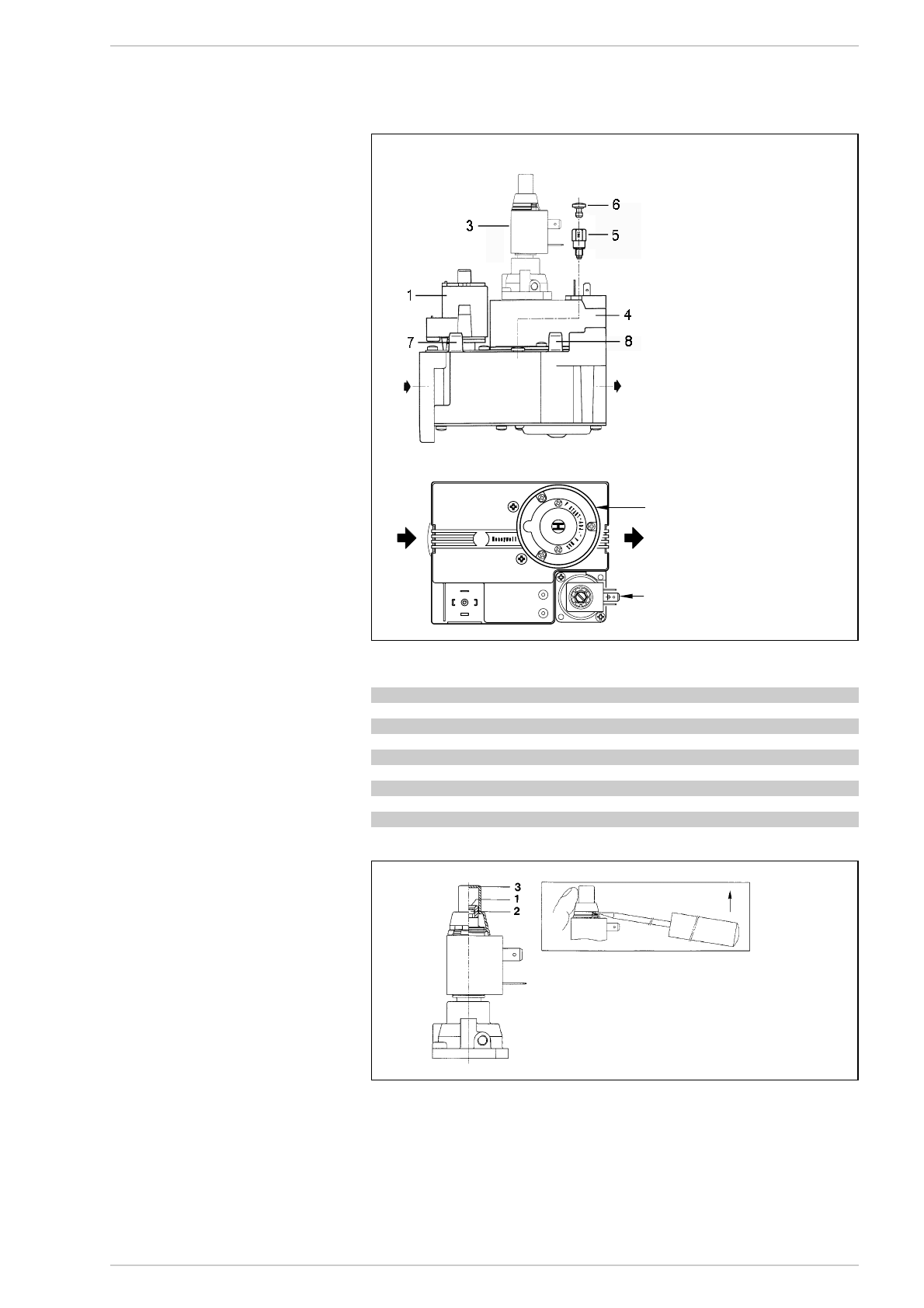

Fig. 10
Slim HPS
1.80
1.99
1.110
Metano (G20)
Pressione max. bruc.
mbar
9,1
9,3
9,3
Pressione min. bruc.
mbar
4,6
4,7
4,6
Butano (G30)
Pressione max. bruc.
mbar
25,4
25,1
25,6
Pressione min. bruc.
mbar
12,3
12,5
12,6
Propano (G31)
Pressione max. bruc.
mbar
30,2
32,7
34,3
Pressione min. bruc.
mbar
16,1
16,6
16,6
TABELLA 1
1
2
HONEYWELL VR 4605 CB
HONEYWELL VR 420 PB
LEGENDA
1
Dado regolazione pressione max
2
Vite regolazione pressione minima
3
Copertura
Fig. 11
