ment, il faudra contrôler minutieuse-
ment le carneau, en effectuant des
modifications et en prenant les pré-
cautions nécessaires afin de lui rendre
son efficacité.
3.4
DEPRESSION
DISPONIBLE POUR
L’INSTALLATION
La dépression résiduelle est représen-
tée sur le graphique de la fig. 9.
37
FR
IT
RUS
ENG
4.1
VANNE DU GAZ
(fig. 10)
La chaudière
“Slim HPS”
est produite
en série avec la vanne gaz
HONEYWELL VR 4605 CB (modèles
“1.80 - 1.99”
) et VR 420 PB (modèles
“1.110”
).
Lors du premier allumage de la chau-
dière, il est toujours conseillé de pur-
ger la tuyauterie en actionnant la prise
de pression en amont de la vanne (7
fig. 10 - 9 fig. 2).
4.2
REGLAGE DE LA VANNE GAZ
L'étalonnage de les pressions de travail
est réalisé par BAXI dans l'atelier de
production: il est donc déconseillé de le
modifier. C'est seulement en cas de pas-
sage à un autre type de gaz d'alimenta-
tion (méthane) ou autre (butane ou pro-
pane) qu'il est autorisé de modifier les
pressions de travail.
Cette opération doit impérativement
être ef fectuée par un personnel
agréé. Une fois la modification des
pressions de travail effectuée, sceller
les régulateurs.
Lors de l'étalonnage des pressions, il
est nécessaire de suivre un ordre préé-
tabli en réglant d'abord la pression
maximale puis la pression minimale.
4.2.1
Réglage de la
pression nominale
(fig. 11)
Connecter le manomètre à la prise de
pression montée sur le collecteur des
brûleurs, allumée la chaudière et atten-
dre jusqu'à ce que la pression lue sur le
Slim HPS
1.80
1.99
1.110
Gaz naturel - G20
Pression max. brûleur
mbar
9,1
9,3
9,3
Pression min. brûleur
mbar
4,6
4,7
4,6
Gaz liquide - G30
Pression max. brûleur
mbar
25,4
25,1
25,6
Pression min. brûleur
mbar
12,3
12,5
12,6
Gaz liquide - G31
Pression max. brûleur
mbar
30,2
32,7
34,3
Pression min. brûleur
mbar
16,1
16,6
16,6
TABLEAU 1
1
2
HONEYWELL VR 4605 CB
HONEYWELL VR 420 PB

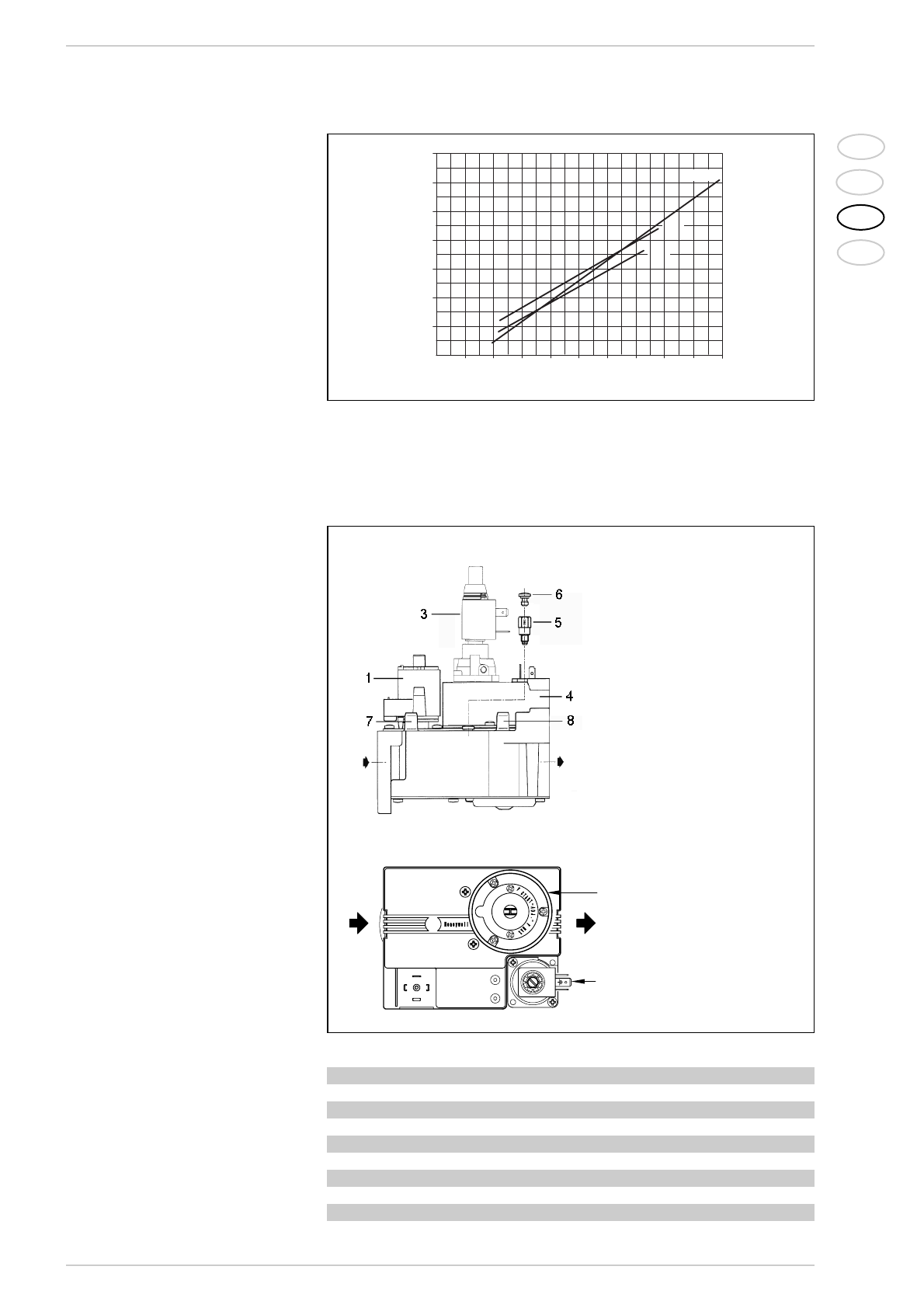

Fig. 10
LEGENDE
1
Bobine EV1
3
Régulateur
de pression 3...20 mbar
4
Bobine EV2
5
Adaptateur GPL
6
Capuchon en plastique
7
Prise de pression
en amont
8
Prise de pression
en aval
9
Bobine EV1-EV2
4
UTILISATION ET ENTRETIEN
0
120
2.000
9.000
8.000
7.000
6.000
5.000
4.000
3.000
PORTATA (l/h)
PERDIT
A DI C
ARICO (mbar)
100
80
20
40
60
1.80
1.99
140
10.000 11.000
1.110
Fig. 9
Débit en l/h
Dépr
ession r
ésiduelle
(mbar)
9
3
