ta, usando acqua saponata o appositi pro-
dotti, evitando l’uso di fiamme libere.
La trasformazione deve essere effettuata
solo da personale autorizzato.

4.5

SMONTAGGIO MANTELLO

Per procedere allo smontaggio del mantello
eseguire le seguenti operazioni (fig. 12):
– Togliere la porta (1) del mantello fissata

con piolini a pressione.

– Per togliere il coperchio (3) svitare le

due viti che lo fissano alla camera fumo
e sollevarlo.

– Togliere il pannello anteriore superiore

(2) appoggiandolo alla camera fumo.

– Smontare il fianco sinistro (4) svitando i

dadi che lo fissano ai tiranti.

– La stessa operazione si esegue per lo

smontaggio del fianco destro (5).

– Togliere la parete interna (6) tirandola in

avanti.

– Svitare i dadi che bloccano la parete po-

steriore (7) per toglierla dai tiranti.

4.6

MANUTENZIONE

Per garantire la funzionalità e l’efficien-
za dell’appar ecchio è necessar io, nel
r i s p e t t o   d e l l e   d i s p o s i z i o n i   l e g i s l a t i v e
vigenti, sottoporlo a controlli periodici;
la frequenza dei controlli dipende dalla
tipologia dell’apparecchio e dalle condi-
zioni di installazione e d’uso.
E’ comunque opportuno far eseguire un
controllo annuale da Personale Autoriz-
zato.

Per ef fettuare la pulizia del generatore
procedere nel seguente modo:
– Togliere tensione alla caldaia e chiudere

il rubinetto di alimentazione gas.

– Togliere la porta e il coperchio mantello.
– Togliere il pannello superiore della came-

ra fumo fissato alla stessa con viti auto-
filettanti.

– Togliere il gruppo gas.
– Con apposito scovolo entrare nelle file di

piolini dello scambiatore ghisa dalla par-
te superiore e, con movimento verticale,
rimuovere le incrostazioni esistenti.

– Togliere il bruciatore dal collettore porta

ugelli ed indirizzare un getto d'aria verso
l'interno dei bruciatori in modo da far
uscire l'eventuale polvere accumulatasi.
Assicurarsi che la parte superiore fora-
ta dei bruciatori sia libera da incrostazio-
ni (fig. 13).

– Togliere dal fondo della caldaia le incro-

stazioni accumulatesi e rimontare i par-
ticolari tolti controllando la posizione del-
le guarnizioni.

– Controllare il camino assicurandosi che

la canna fumaria sia pulita.

– Controllare il funzionamento delle appa-

recchiature.

– Dopo il montaggio tutte le connessioni

gas devono essere collaudate a tenuta,
usando acqua saponata o appositi pro-
dotti, evitando l’impiego di fiamme libere.

4.7

INCONVENIENTI DI
FUNZIONAMENTO

Il bruciatore principale non si accende.

– È intervenuto il dispositivo sicurezza fumi

(vedere punto 3.3).

– Controllare che arrivi tensione alla valvo-

la gas.

– Sostituire l'operatore elettrico della val-

vola.

– Sostituire la valvola.

La caldaia arriva in temperatura ma i
radiatori non si riscaldano.

– Controllare che non vi siano bolle d'aria

nell'impianto, eventualmente spurgare
dagli appositi sfoghi.

– Il regolatore climatico è regolato troppo

basso o necessita sostituirlo in quanto
difettoso.

– I collegamenti elettrici del regolatore cli-

matico non sono esatti (verificare che i
cavetti siano posti ai morsetti  6 e 7 del-
la morsettiera caldaia).

La caldaia lavora solamente alla pressione
nominale e non effettua la riduzione di
pressione.

– Controllare se ai capi della bobina c'è

tensione.

– La bobina ha l'avvolgimento interrotto,

necessita sostituirla.

– La scheda raddrizzatrice che alimenta la

bobina è interrotta, occorre sostituirla.

– Non c'è differenziale sulla taratura dei

due contatti del termostato di regolazio-
ne, occorre sostituirlo.

– Controllare la taratura della vite regolazio-

ne pressione minima del gruppo bobina.

La caldaia si sporca facilmente provocando
lo sfogliamento del corpo ghisa e ripetuti
interventi del termostato sicurezza fumi.

– Controllare che la fiamma del bruciatore

principale sia ben regolata e che il con-
sumo del gas sia proporzionale alla po-
tenza della caldaia.

– Scarsa aerazione dell'ambiente ove è in-

stallata.

– Canna fumaria con tiraggio insufficiente

o non corrispondente ai requisiti previsti.

– La caldaia lavora a temperature troppo

basse, regolare il termostato caldaia a
temperature più elevate.

Il termostato riaccende con scarto di tem-
peratura troppo elevato.

– Sostituire il termostato di regolazione

perché starato.

11

IT

RUS

FR

ENG

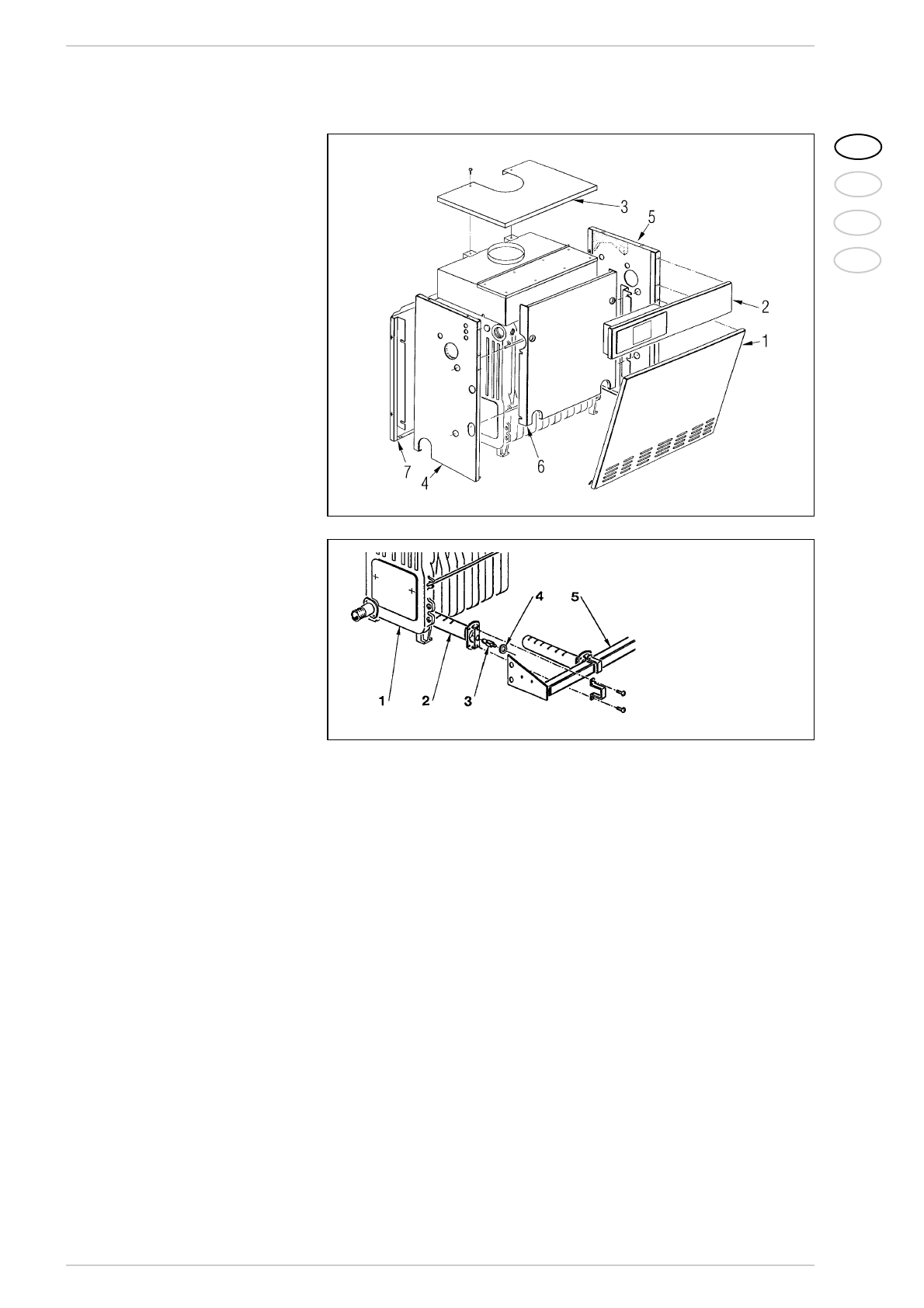

Fig. 12

LEGENDA

1

Corpo caldaia

2

Bruciatore

3

Ugello principale

4

Rondella in alluminio

5

Collettore bruciatori

Fig. 13
