D-EIMWC01004-14EU - 75/190
2.
Segurar o final do tubo para baixo e remover as
rebarbas.
3.
Cobrir o final do tubo ao inserí-lo na parede
para que não entre sujeira e nem pó.
3. Preparar a unidade para a conexão do
circuito de água
Uma caixa que contém os acoplamentos Victaulic
®
e
um filtro é entregue junto com a unidade.

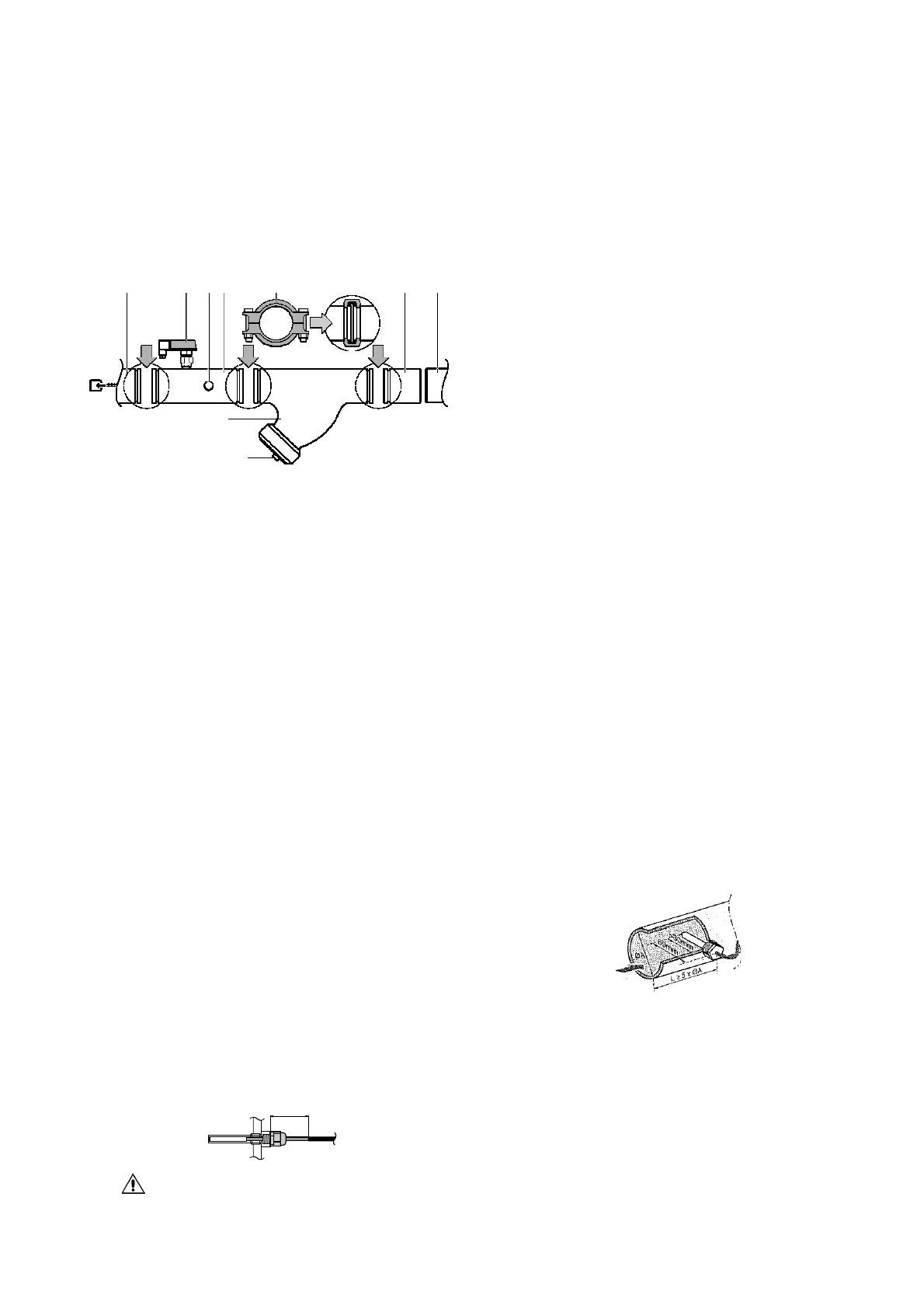

1 2 3 4 5 6 7
1
Entrada de água do evaporador
2
Fluxóstato
3
Sensor de entrada de água
4
Tubo de entrada de água contendo o
fluxóstato e o sensor de temperatura de
entrada da água
5
Acoplamento Victaulic®
6
Tubo contador
7
Tubo circuito de água
8
Filtro
9
Filtro e taça
Para não danificar as partes da unidade durante o
transporte, o tubo de entrada de água com
fluxóstato e o sensor d e temperatura de entrada
da água e o tubo de saída de água com sensor
de t e m p e r a t u r a de s a í d a da água n ã o f o r a m
montados na fábrica .
•
Conectar o t u b o de e n t r a d a de água
que contém o fluxóstato .
O tubo d e entrada de á g u a que contém o
fluxóstato está instalado no lado da e n t ra d a d e
á g u a do evaporador (ou evaporadores) seja
isolado.
Cortar a s abraçadeiras e fixar o tubo com o
acoplamento Victaulic
®
fornecido à entrada
(entradas) do evaporador.
•
Conectar o tubo de saída da água .
O tubo de saída da água está instalado no lado
da saída do vaporizador da água e é isolado.
Cortar as abraçadeiras e fixar o tubo (tubos) à
saída (saídas) do evaporador Victaulic
® fornecido
•
Após a instalação da entrada e saída da
água e, como regra geral para as outras
unidades, é aconselhável controlar a
profundidade de inserção dos sensores de
temperatura da água nos tubos de conexão
antes de efetuar a operação; ver a figura).
Ligação ao filtro
•
O kit do filtro fornecido com a unidade deve
ser instalado na frente da entrada da água
do evaporador através dos acoplamentos
Victaulic®, como indicado na figura. O filtro
possui buracos de 1,0 mm de diâmetro,
garantindo, deste modo, que o evaporador
seja obstruído.
•
A instalação inadequada do filtro fornecido
pode danificar gravemente o equipamento
(congelamento do evaporador).
É possível conectar à tampa final do filtro uma porta de
descarga fornecida no local para descarregar o fluido e
o material acumulado no interior do filtro.
•
Ligação dos tubos contador
Soldar os tubos contador fornecidos à extremidade do
circuito de água e ligar a unidade aos acoplamentos
Victaulic®.
2 É necessário instalar tampas de drenagem nas partes
inferiores do
sistema para permitir a drenagem completa do circuito
durante as operações de manutenção ou em caso de
demolição. A tampa do dreno é utilizada para drenar o
condensador. Para isto, remover os plugues de ar
(referir-se ao respectivo esquema).
3 Deve haver respiradouros de ar em todos os pontos do
sistema. Os respiradouros devem estar localizados em
pontos acessíveis para as operações de manutenção.
4 É preciso instalar válvulas de corte na unidade para que a
manutenção normal seja efetuada sem a necessidade de
drenar o sistema.
5 É aconselhável instalar eliminadores de vibração em toda a
tubagem da água ligada ao chiller para evitar rumor e
vibração transmitida à própria tubagem.
6 Para unidades com configuração duplo circuito com
controlador de água de saída comum (ELWT) verificar
antecipadamente se há um buraco de inserção para o sensor
adicional de temperatura de água. O sensor e seu respectivo
suporte são opcionais.
O buraco de inserção deve ser de rosca fémea de 1/4” GÁS
e deve estar localizado no fluxo misto de água dos chillers.
Verificar se a ponta sensível do sensor presente no fluxo de
água possui comprimento de tubo estreito (L) de, pelo
menos, 10 vezes o diâmetro do tubo (A) antes do sensor.
Escolher a posição da inserção de modo que o comprimento
do cabo do sensor (10 m) seja suficientemente longo.
CARGA DE ÁGUA, FLUXO E QUALIDADE
Para garantir o funcionamento adequado da unidade, o fluxo
de água através do evaporador deve estar dentro dos limites
específicos na tabela abaixo e é preciso que haja volume
mínimo de água no sistema.
≤
50 mm
