D-EIMWC01004-14EU - 73/190
2.
A unidade é expedida com peças de madeiras (2)
colocadas embaixo da mesma e é necessário retirá-
las antes da instalação.
NOTA: Tente reduzir a perfuração na unidade ao
mínimo necessário. Se a perfuração for inevitável,
remover completamente o aço para evitar ferrugens
na superfície.

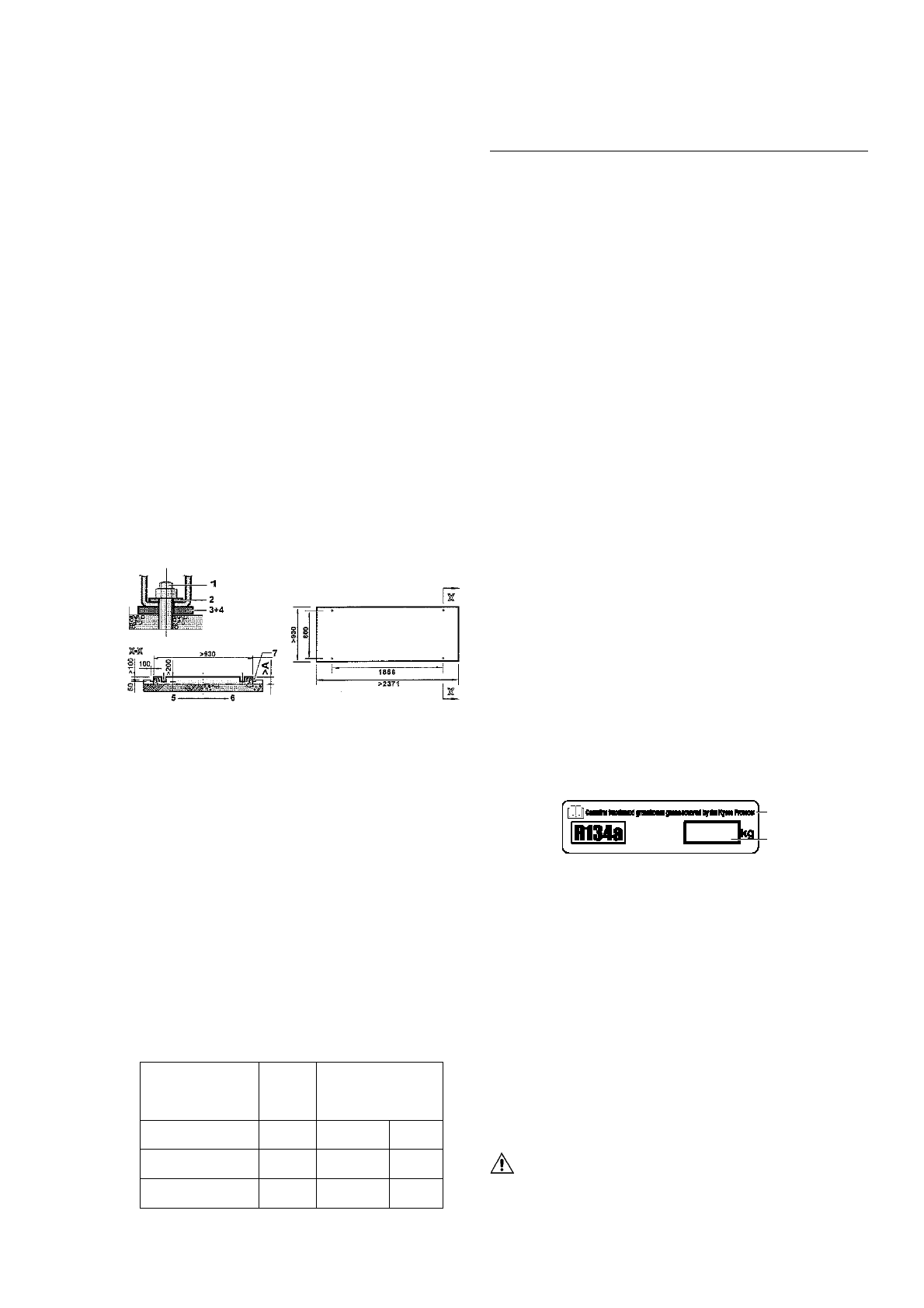

DESEMBALAGEM E COLOCAÇÃO DA UNIDADE
1. Remover as vigas de madeira da unidade.
2. Instalar uma estrutura para a vibração se o
rumor e a vibração forem um problema para a
instalação.
3. Colocar a unidade em um nível sólido de
fundação.
A unidade deve ser instalada em bases
sólidas. É aconselhável fixar a unidade em
uma base concreta com parafusos de
ancoragem.
1.
Parafuso de fixação
2.
Lavador
3.
Chapa de madeira
4.
Tapete de cortiça ou borracha
5.
Pavimento
6.
Solo
7.
Valeta
•
Fixar os parafusos de fixação na fundação
de concreto. Após terminar a fixação da
unidade através destes parafusos de
fixação, verificar se os lavadores para o canal
DIN434
e
as
placas
de
borracha
fornecidas,f o l h a s de c o r t i ç a c r u a o u de
b o r r a c h a p a r a proteção c o n t r a a
vibração são instalados, como indicado.
•
A fundação de concreto deve ser
aproximadamente 100 mm mais alta do que
o solo p a r a facilitar os trabalhos de
encanamento e melhorar a drenagem.
Modelo
A
Parafuso de
fixação
Quantidade -
tamanho
EWWD120J~180J
EWLD 110J~165J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
350
M20x200
4
EWWD310J~560J
EWLD 290J~530J
350
M20x270
4
•
Verificar se a superfície de fundação é nivelada e
plana.
NOTA
■
A medida tabulada é baseada n o f at o que o
solo é feito de concreto e é possível incluir
espessuras de concreto nesta base. Se a base for
feita de concreto, é necessário providenciar uma
valeta, como indicado a seguir. É importante
extrair a drenagem decorrente da atmosfera e o
solo for normal ou feito de concreto (valeta -
encanamento).
■
Se a base for feita em um solo de concreto, é
preciso providenciar uma valeta, como indicado.
É importante retirar a drenagem produzida pela
atmosfera se a base for feita no solo normal ou
de concreto (valeta - encanamento).
■
A relação dos ingredientes de concreto é: cimento
1, areia
2 e cascalho 3. Inserir b a r r a s de ferro de Ø10
em cada intervalo de 300 mm. A margem da
base de concreto deve ser plana.
INFORMAÇÕES IMPORTANTES REFERENTES AO
REFRIGERANTE UTILIZADO
Este produto contém gases fluorados com efeito de estufa
cobertos pelo Protocolo Kyoto. Não descarregar estes gases
na atmosfera.
Tipo de refrigerante: R134a
Valor GWP
(1)
:
1300
(1) GWP = aquecimento global potencial.
Para a versão EWWD J da unidade, a quantidade está
indicada na respectiva placa situada no aparelho.
Para a versão EWLD J da unidade, preencher a etiqueta de
carga do refrigerante fornecida com o produto com tinta
indelével e escrever a carga total do refrigerante.
A etiqueta preenchida deve ser aderida na parte interna da
porta do painel elétrico.
1 Carga total do refrigerante
2 Contém gases fluorados com efeito de estufa coberto pelo
Protocolo Kyoto.
VERSÃO EWLD J
LIGAÇÃO AO CIRCUITO REFRIGERANTE
Este produto é carregado na fábrica com N
2
As unidades estão equipadas com entrada para o
refrigerante (lado de descarga) e com uma saída de
refrigerante (lado do líquido) para a ligação do
condensador remoto. Este circuito deve ser instalado
por um técnico qualificado e em conformidade com as
respectivas regulações nacionais e europeias.
Precauções ao trabalhar com a tubulação
Se entrar ar ou sujeira no circuito de água, podem
ocorrer problemas . Por este motivo, é necessário
