D-EIMWC01004-14EU - 16/190
3.
Rohrende vor dem Einführen in eine Wanddurchführung
zustopfen, damit kein Staub und Schmutz eindringen
können.
1. Vorbereiten
der
Einheit
für
den
Anschluss an den Wasserkreislauf
Mit der Einheit mitgeliefert wird eine Packung mit
Victaulic
®
Kupplungen und einem Filter.

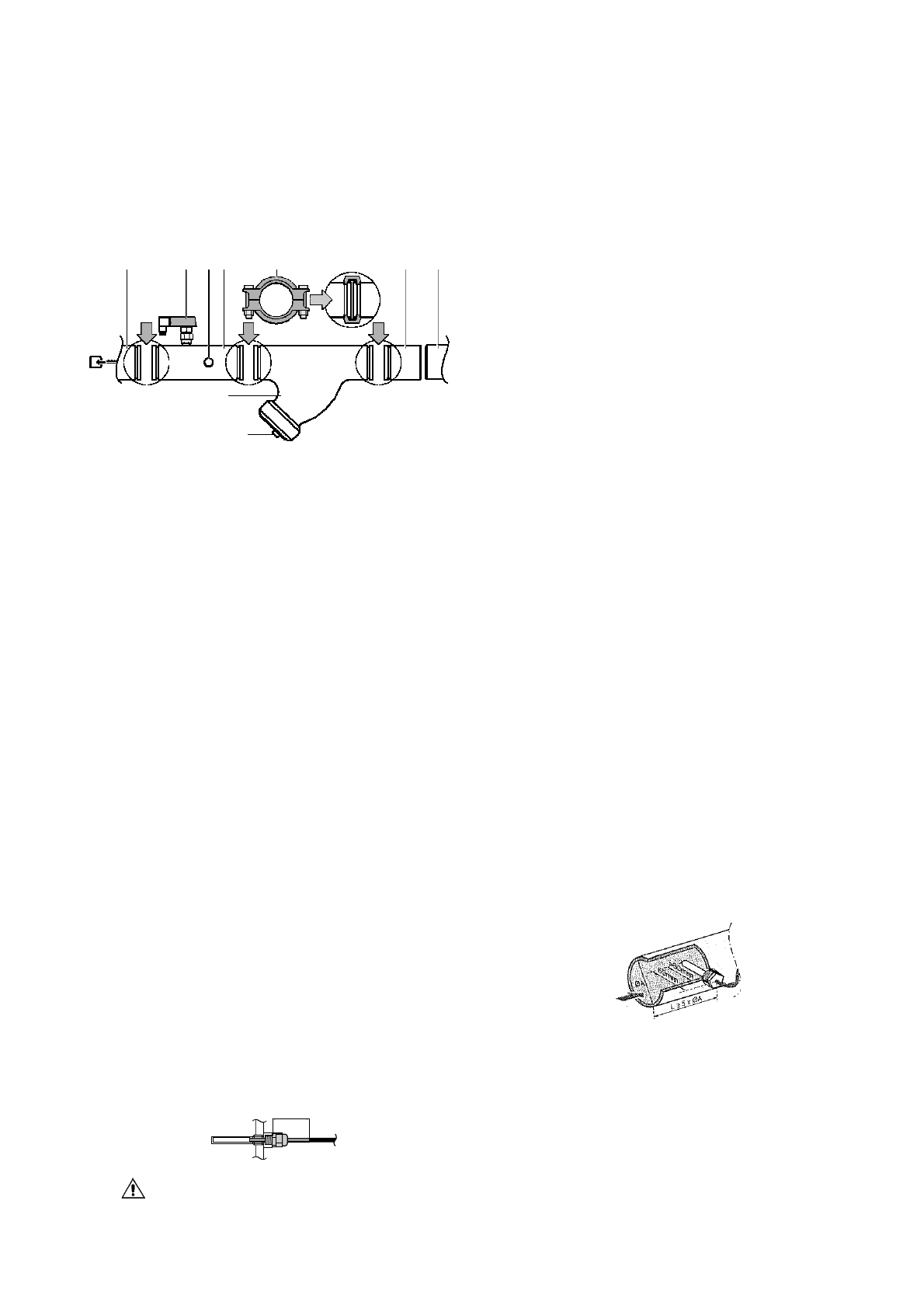

1 2 3 4 5 6 7
1
Wasserzulauf des Verdampfers
2
Strömungsschalter
3
Wasserzulauf-Temperaturfühler
4
Wasserzulaufrohr mit Strömungsschalter und
Wasserzulauf-Temperaturfühler
5
Victaulic
®
Kupplung
6
Gegenrohr
7
Bauseitiger Wasserkreis
8
Filter
9
Filterabschlusskappe
Um die Teile der Einheit während des Transports
nicht
zu
beschädigen,
werden
das
Wasserzulaufrohr mit dem Strömungsschalter und
dem Wasserzulauf-Temperaturfühler sowie das
Wasserablaufrohr
mit
dem
Wasserablauf-
Temperaturfühler nicht im Werk montiert.
•
Anschließen des Wasserzulaufrohrs mit dem
Strömungsschalter
Das Wasserzulaufrohr mit dem Strömungsschalter
wird auf der Wasserzulaufseite des/der
Verdampfer(s) montiert und ist bereits isoliert.
Kabelbinder durchschneiden und das Rohr mit den
mitgelieferten Victaulic
®
Kupplungen am
Verdampferzulauf bzw. den Verdampferzuläufen
befestigen.
•
Anschließen des Wasserablaufrohrs
Das Wasserablaufrohr wird auf der
Wasserablaufseite des Verdampfers montiert und
ist bereits isoliert.
Kabelbinder durchschneiden und das Rohr bzw.
die Rohre mit den mitgelieferten Victaulic
®
Kupplungen am Verdampferablauf bzw. den
Verdampferabläufen befestigen.
•
Nach Installation der Wasserzu- und
Wasserablaufrohre und im Allgemeinen bei
anderen Einheiten ist es ratsam, die
Einsatztiefe der Wassertemperaturfühler in
den Anschlussrohren vor dem Betrieb zu
kontrollieren (siehe Abbildung).
Anschließen des Filters
•
Der mit der Einheit mitgelieferte Filtersatz
muss vor dem Verdampfer-Wasserzulauf
mittels
der
mitgelieferten
Victaulic®
Kupplungen wie abgebildet installiert werden.
Der
Filter
hat
Löcher
mit
1,0
mm
Durchmesser und schützt den Verdampfer
vor Verschlammung.
•
Unsachgemäße Installation des gelieferten
Filters führt zu schweren Beschädigungen
des Geräts (Einfrieren des Verdampfers).
Ein bauseits gelieferter Abfluss zum Ablassen von
Fluid und angesammelten Stoffen aus dem Filter kann
an die Filterabschlusskappe angeschlossen werden.
•
Anschließen der Gegenrohre
Mitgelieferte
Gegenrohre
an
den
Enden
des
Wasserkreislaufs anlöten und mit den mitgelieferten
Victaulic
®
Kupplungen mit der Einheit verbinden.
2 An allen tiefen Stellen des Systems müssen Ablassventile
eingebaut werden, damit der Kreislauf bei der Wartung oder
bei Außerbetriebsetzung vollständig entleert werden kann.
Der Ablass-Stopfen dient zum Entleeren des Verflüssigers.
Hierzu sind auch die Entlüftungsstopfen abzunehmen.
3 An allen hohen Stellen des Systems müssen Entlüfter
vorgesehen werden. Die Entlüfter müssen so angeordnet
werden, dass sie für die Wartung leicht zugänglich sind.
4 An der Einheit sollten Absperrventile vorgesehen werden,
so dass die normale Wartung ohne Entleerung des Systems
erfolgen kann.
5 Vibrationsabsorber werden für alle an den Kaltwassersatz
angeschlossenen
Wasserrohrleitungen
empfohlen,
um
Belastungen der Rohre und Übertragung von Vibrationen und
Schall zu vermeiden.
6 Bei Einheiten in Anlagen mit doppeltem Kreislauf und
gemeinsamer Wasserauslasskontrolle (ELWT) muss ein
Einsatzloch für den zusätzlichen Wassertemperaturfühler
vorgesehen werden. Fühler und Fühlerhalter sind optionales
Zubehör.
Das Einsatzloch muss 1/4" mit GAS-Innengewinde sein und
sollte in der Mischwasserleitung der Kaltwassersätze
angeordnet sein.
Sicherstellen, dass die Fühlerspitze sich im fließenden
Wasser befindet und dass das Rohr vor dem Fühler auf einer
Länge, die mindestens dem 10-fachen Rohrdurchmesser (A)
entspricht, gerade ist.
Einsatzposition so wählen, dass die Kabellänge des Fühlers
(10 m) ausreichend ist.
WASSERFÜLLUNG, -DURCHFLUSS UND -
QUALITÄT
Um den einwandfreien Betrieb der Einheit zu gewährleisten,
muss der Wasserdurchfluss durch den Verdampfer sich
innerhalb der in der Tabelle unten angegebenen
Betriebsgrenzen bewegen, außerdem ist ein
Mindestwasserinhalt im System erforderlich.
≤
50 mm
