D-EIMWC01004-14EU - 13/190
K
o
n
d
e
n
s
a
to
r
V
o
rl
a
u
ft
e
m
p
e
ra
tu
r
(°
C
)
rt
Optionen und Ausstattungsmerkmale
(1)
Optionen
•
Ampere- und Voltmeter
•
Doppeltes Druckentlastungsventil am Verflüssiger
•
Geräuscharmer Betrieb
•
BMS-Anschluss (MODBUS, BACNET, LON)
Ausstattung
•
Glykol-Einsatz für Wassertemperaturen am
Verdampferausgang bis –10°C
•
Schauglas mit Feuchtigkeitsanzeige
•
Potentialfreie Kontakte
•
allgemeiner Betrieb / Pumpenkontakt
•
Alarm
(1)
Eine vollständige Liste der Spezifikationen, Optionen und
Ausstattungsmerkmale finden Sie in den Auslegungsdaten.
•
Potentialfreie Schaltkontakte
•
Verflüssigerpumpe
•
Schaltbare Fernsteuereingänge
•
Ferngesteuertes Ein-/Ausschalten
•
Doppelter Sollwert
•
Kapazitätsbegrenzung ein-/ausschalten
•
Schaltbarer Analogeingang
•
Sollwert-Aufhebung 4-20 mA
•
Mehrere Sprachen wählbar
Mitgeliefertes Standard-Zubehör
Filtersatz zur Installation vor dem
Verdampfer-Wasserzulauf

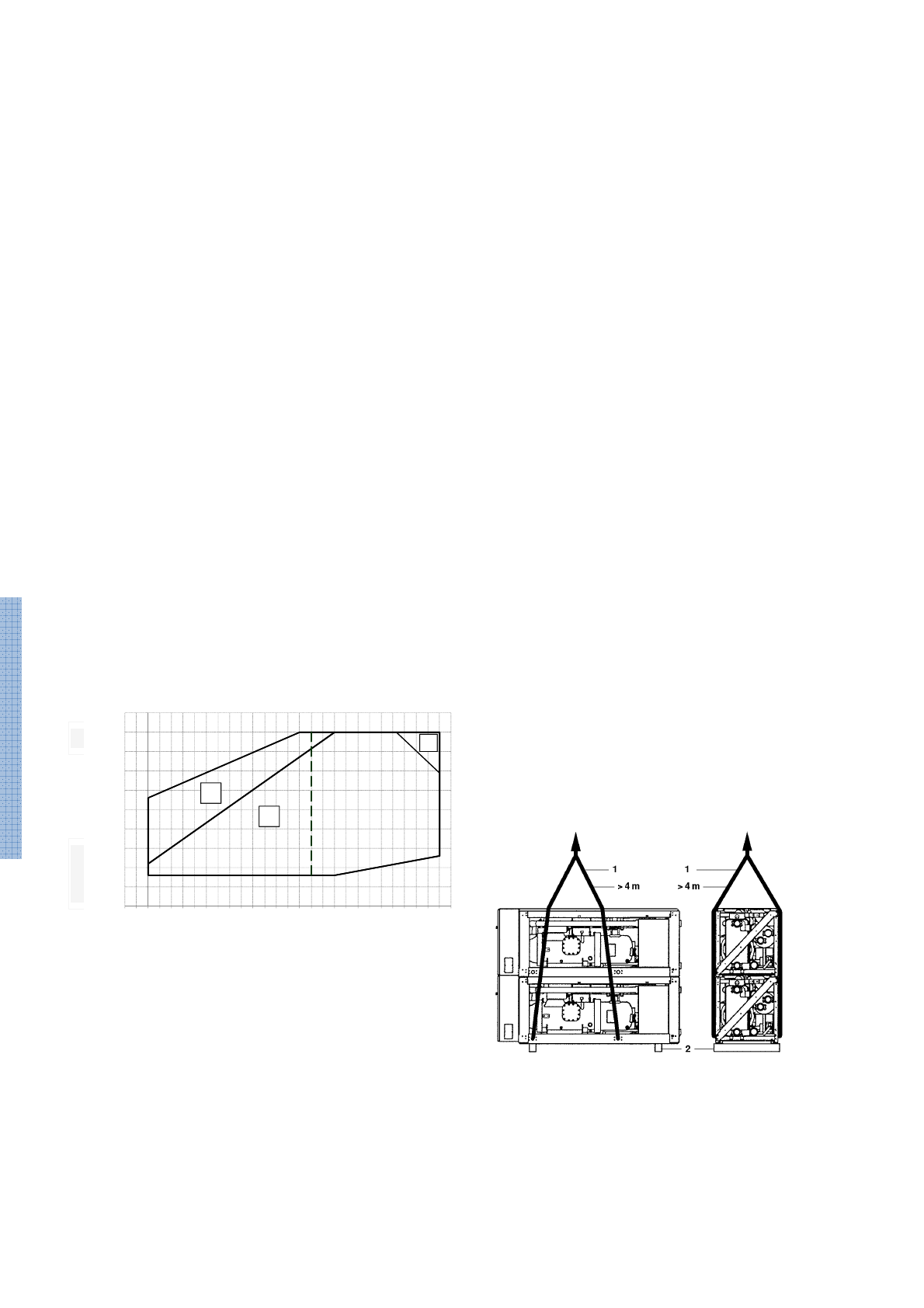

BETRIEBSBEREICH
15
20
25
30
35
40
45
50
55
60
65
-12 -11 -10 -9
-8 -7
-6 -5
-4 -3
-2 -1
0
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16
1
2
3
1
2
3
Verdampfer-Auslass-Wassertemperatur (°C)
1
Betrieb mit Glykol - MODUS ICE LWE
2
Betrieb mit Glykol (unter 4°C Verdampfer-
AWT)
3
Einige Einheiten können
in diesem
Bereich gedrosselt arbeiten
HAUPTKOMPONENTEN
Verdichter
Verdampfer
Verflüssiger
(nur bei EWWD J)
Schaltkasten
Verflüssiger-Entlüftung
(nur bei EWWD J)
Verflüssiger-Wasserabfluss
(nur bei EWWD J)
Füllventil
Sicherheitsventil
Maximum-Druckwächter
Trockner
Kühlwasserzulauf
Kühlwasserablauf
Verflüssiger-Wasserzulauf
(nur bei EWWD J)
Verflüssiger-Wasserablauf
(nur bei EWWD J)
Wasserzulauf-Temperaturfühler (EEWT)
Wasserablauf-Temperaturfühler (EWLT)
Absperrventil Druckleitung
Verflüssiger-Wasserzulauf-Temperaturfühler
(nur bei
EWWD J)
Controller mit Digitalanzeige
Not-Aus
Eingang Stromversorgung
Eingang Verdrahtung
Augenschrauben zum Heben
Transportholz
Kugelventil Flüssigkeitsleitung
Hauptschalter
Filter
(nur bei EWWD J)
Strömungsschalter
(nur bei EWW D J)
WAHL DES INSTALLATIONSORTES
Die Einheiten sind für die Installation in Innenräumen
ausgelegt und sollten an einem Ort installiert werden,
der den folgenden Anforderungen entspricht:
1. Das Fundament ist ausreichend tragfähig für das
Gewicht der Einheit und der Fußboden ist eben, um
Vibrationen und Geräuschentwickung vorzubeugen.
2. Um die Einheit herum ist ausreichend Platz für die
Wartung.
3. Es besteht keine Brandgefahr durch Austritt
brennbarer Gase.
4. Wählen Sie den Aufstellungsort der Einheit so, dass
das Betriebsgeräusch der Einheit niemanden
belästigt.
5. Stellen Sie sicher, dass durch gegebenenfalls
auslaufendes Wasser am Installationsort kein
Schaden verursacht werden kann.
Hinweis Der Temperaturabsenkbetrieb ist auf
maximal eine Stunde begrenzt.
INSPEKTION UND HANDLING DER EINHEIT
Bei der Auslieferung sollte die Einheit kontrolliert und
jegliche Beschädigung sofort bei der Spedition
beanstandet werden.
Beim Handling der Einheit ist Folgendes zu beachten:
1. Die Einheit sollte entsprechend den Hinweisen auf
der Einheit vorzugsweise mit einem Kran und
Gurten gehoben werden.
Die zum Heben zu verwendenden Seile (1) müssen
jeweils mindestens 4 m lang sein.
2.
Die Einheit wird auf Vierkanthölzern (2) geliefert, die
vor der Installation entfernt werden müssen.
