D-EIMWC01004-14EU - 103/190
vannets
utløpsrør
med
vanntemperaturføler
montert på fabrikken.
•
Tilkobling av vannets innløpsrør med
strømningsbryter.
Vannets innløpsrør med strømningsbryter er
montert på siden av vanninnløpet til evaporator og
er forhåndsisolert.
Kutt stripsene og fest røret med den medfølgende
Victaulic
®
koblingen til evaporatorens innløp.
•
Tilkobling av vannets utløpsrør.
Vannets utløpsrør er montert på siden av
vannutløpet til evaporator og er forhåndsisolert.
Kutt stripsene og fest røret/rørene med
medfølgende Victaulic
®
koblingen til evaporatorens
utløp.
•
Etter installasjon av vannets inn- og utløpsrør
og som en generell regel for andre
apparater, anbefales det å kontrollere
neddykkingsdybden til
vanntemperaturfølerne i koblingsrørene før
operasjonen (se figur).

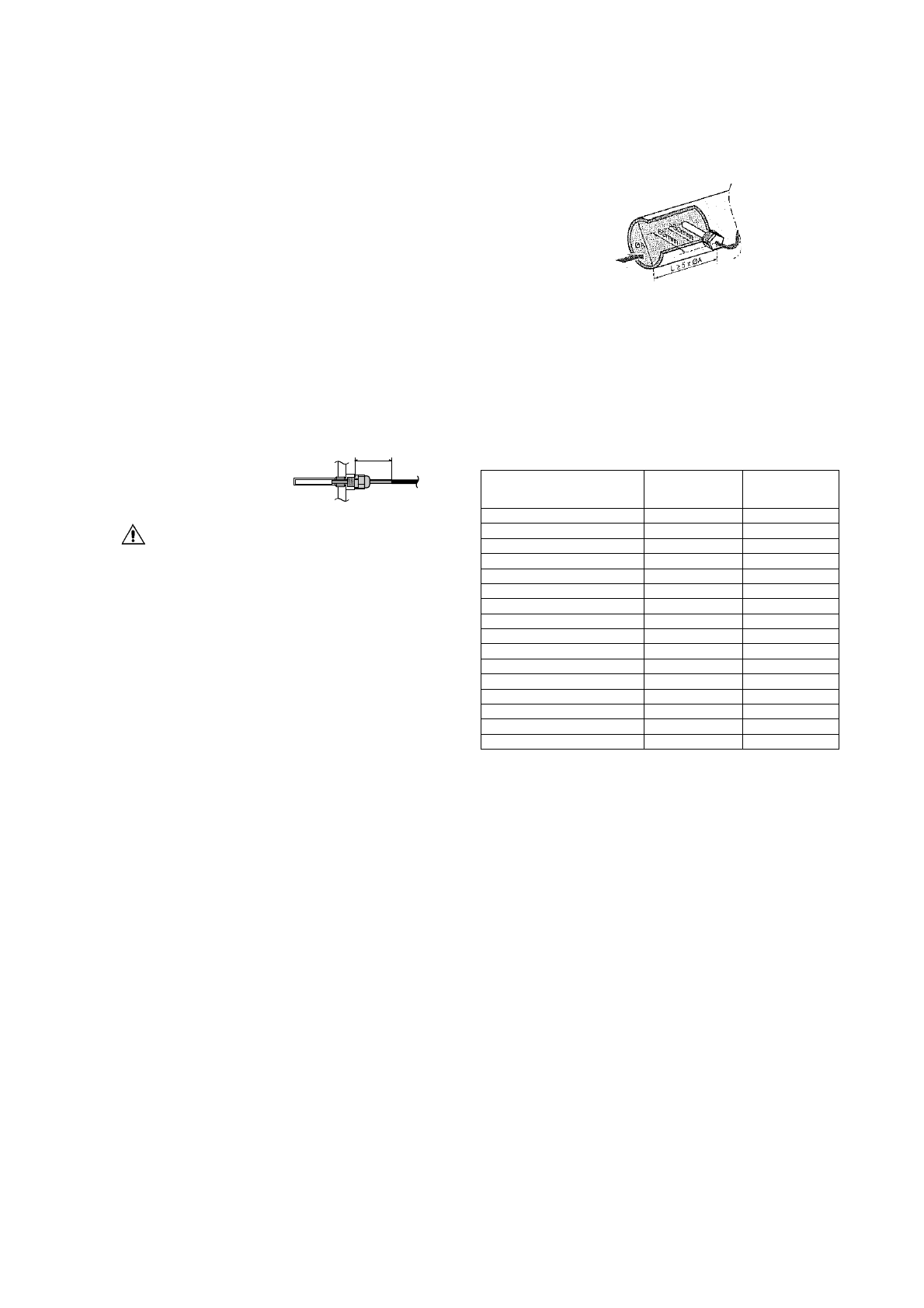

Tilkobling av filter
•
Filtersettet som leveres sammen med
apparatet må installeres foran evaporatorens
vanninnløp ved bruk av den medfølgende
Victaulic® koblingen slik som vist på figuren.
Filteret har hull med diameter 1,0 mm og
sikrer evaporatoren mot tilstopping.
•
Feil installasjon av det medfølgende filteret
vil føre til alvorlig skade på utstyret
(evaporatoren fryser).
På filterets endelokk kan man feste en utslippsport gitt
på stedet for tømming av væske og material som har
samlet seg inni filteret.
•
Tilkobling av tellerør
Sveis de medfølgende tellerørene til endene på
vannkretsen og koble til anlegget med medfølgende
Victaulic® koblinger.
2 Dreneringsplugger må finnes på alle lave punkter på
anlegget for å kunne utføre en komplett tømming av
kretsen under vedlikehold eller i tilfelle driftsstans.
Dreneringspluggen
er
forutsatt
for
å
tømme
kondensatoren.
Når
dette
gjøres,
fjern
også
luftpluggene (referer til oversiktsdiagrammet).
3 Ventilasjonshette må finnes på alle høye punkter på
anlegget. Hettene må plasseres slik at de er lett tilgjengelig
for service.
4 Stengeventil må finnes på apparatet slik at normal service
kan utføres uten at man tapper anlegget.
5 Vibrasjonsdempere i alle vannrør koblet til kjøleren
anbefales slik at man unngår belastning av rør og overføring
av vibrasjon og støy.
6 For apparater i dobbel kretskonfigurasjon med felles
utløpsvannkontroll
(ELWT),
må
man
sørge
for
et
innsettingshull for den ekstra vanntemperaturføleren. Føler
og følerholder er valgfrie deler.
Innsettingshullet må være 1/4” GAS hunn-gjenge og må
plasseres i kjølerens blandede vannstrøm.
Sørg for at tuppen på føleren er i vannstrømmen og at
lengden på det rette røret (L) er minst 10x rørets diameter (A)
før føleren.
Velg innsettingsposisjon slik at følerens kabellengde (10 m)
er lang nok.
VANNFYLLING, VANNSTRØMNING OG
VANNKVALITET
For å sikre riktig drift av apparatet, må vannstrømningen
gjennom evaporatoren være innenfor arbeidsområdet slik som
spesifisert i tabellen nedenfor, i tillegg til at et minimum
vannvolum er nødvendig i systemet.
Modell
Minimum
vannstrømning
l/min
Maksimum
vannstrømning
l/min
EWWD120J - EWLD110J
168
671
EWWD140J - EWLD130J
195
780
EWWD150J - EWLD145J
221
883
EWWD180J - EWLD165J
255
1021
EWWD210J - EWLD195J
290
1158
EWWD250J - EWLD235J
357
1428
EWWD280J - EWLD265J
397
1588
EWWD310J - EWLD290J
441
1766
EWWD330J - EWLD310J
476
1903
EWWD360J - EWLD330J
510
2041
EWWD380J - EWLD360J
545
2179
EWWD400J - EWLD390J
579
2316
EWWD450J - EWLD430J
646
2586
EWWD500J - EWLD470J
714
2855
EWWD530J - EWLD500J
754
3016
EWWD560J - EWLD530J
794
3176
Minimum vannvolum v [l] i anlegget må oppfylle kriteriene
under:
v>(Q/2)xT/(Cx
∆
T)
Q høyeste kjølekapasitet til apparatet i laveste
kapasitetstrinn innenfor bruksområde (kW)
t timer anti-resirkulering av apparatet (AREC)/2(s)= 300
s
C spesifikk varmekapasitet til fluidum (kJ/kg°C)=4,186
kJ/kg°C for vann
∆
T temperaturforskjell mellom starting og stopping av
kompressor:
∆
T=a+2b+c
(for angivelse av a, b og c referer til driftsmanualen
MERKNAD For apparater i dobbel kretskonfigurasjon,
må minste krav til vannvolum i anlegget må være lik
det største påkrevde minimumsvolum av hver enkel
kjøler i anlegget.
≤
50 mm
