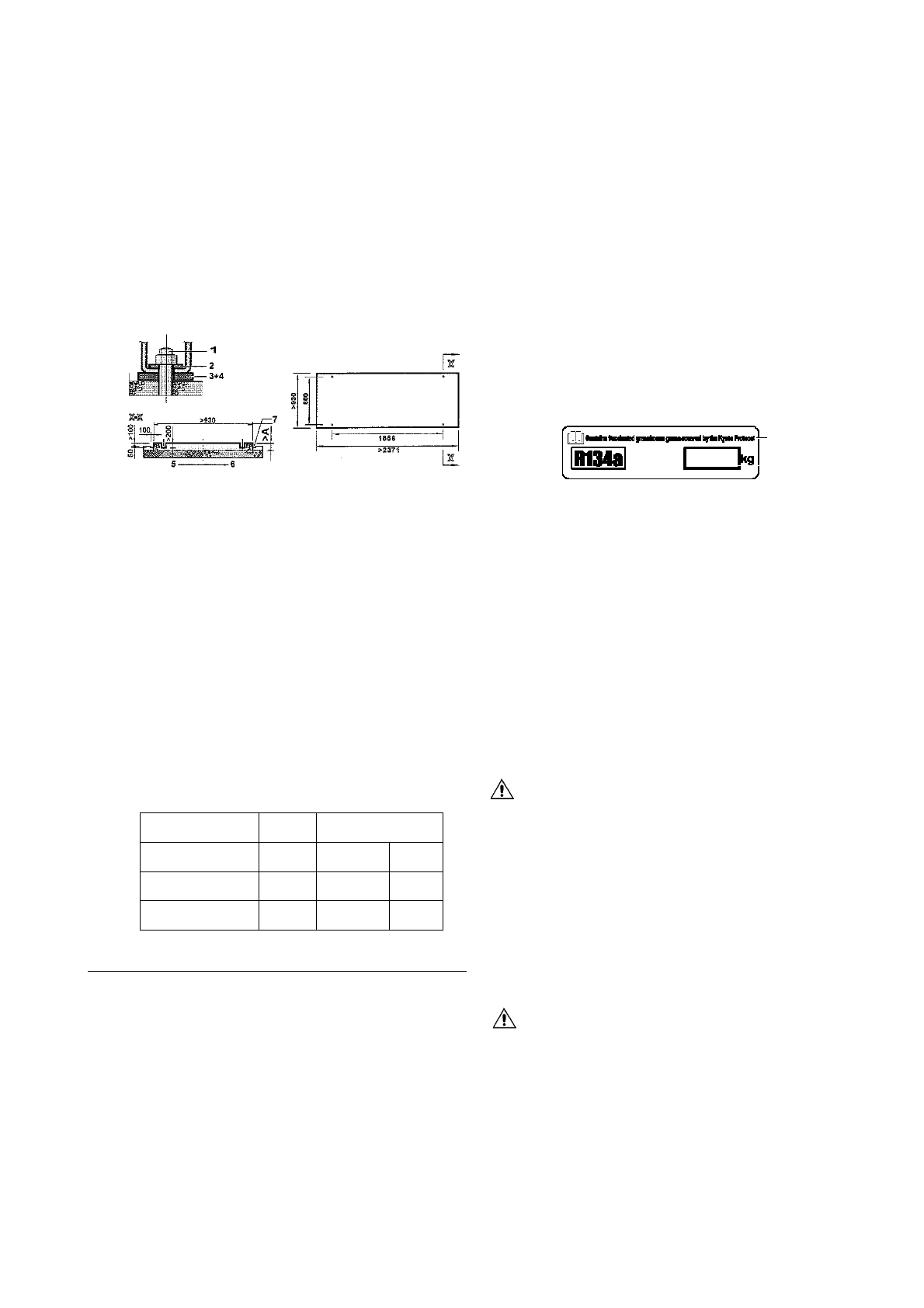

D-EIMWC01004-14EU - 101/190
UTPAKKING OG PLASSERING AV APPARATET
1. Fjern trebjelkene fra apparatet.
2. Installer vibrasjonsfester i tilfelle installasjon
hvor støy og vibrasjon kan være et hinder.
3. Sett apparatet på et solid og jevnt underlag.
Apparatet bør installeres på et solid underlag.
Det anbefales at man fester apparatet på et
betongfundament med ankerbolter
1.
Ankerbolt
2.
Pakning
3.
Gummiplate
4.
Tapp i kork eller gummi
5.
Underlag
6.
Betonggulv
7.
Renne
•
Fest ankerbolter i betongfundamentet. Når
apparatet er festet ved hjelp av disse
ankerboltene, må man forsikre seg om at
skivene
for
kanal
DIN434,
og
både
gummiplater og tapper i kork eller gummi som
leveres
på
stedet
for
bedre
vibrasjonsbekyttelse, er installert slik som
indikert.
•
Betongfundamentet bør være cirka 100 mm
høyere enn gulvets nivå for å forenkle
rørleggerarbeid og bedre avløpet.
Modell
A
Ankerbolt
Størrelse Ant.
EWWD120J~180J
EWLD 110J~165J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
350
M20x200
4
EWWD310J~560J
EWLD 290J~530J
350
M20x270
4
•
Forsikre seg om at underlagets overflate er jevn og
flat
MERKN
AD:
■
Målingen i tabellen baseres på det faktum at
basen er laget i bakken eller på et betonggulv.
Dersom underlaget lages på et hardt gulv, kan
man inkludere tykkelsen av betonggulvet i dette
underlaget.
■
Dersom underlaget lages på betonggulv, sørg for
å lage en renne slik som vist. Det er viktig å
drenere uansett om underlaget er laget i bakken
eller på betonggulvet (grøft-avløp).
■
Betongens ingrediensforhold er: sement 1, sand
2 og grus 3. Sett jernstenger Ø10 i intervaller på
300 mm. Kanten på betongunderlaget bør være
planert.
VIKTIG INFORMASJON SOM GJELDER
KULDEMEDIUMET SOM BRUKES
Dette produktet inneholder fluorisert drivhusgass dekket av
Kyoto-protokollen. Ikke slipp ut gass i miljøet.
Type kuldemedium: R134a
GWP
(1)
verdi:
1300
(1) GWP = global potensiell oppvarming
For apparatet EWWD J er mengde kuldemedium oppført på
enhetens navneplate.
For apparat versjonEWLD J, skriv total fyllemengde
kuldemedium på merkelappen for fylling av kuldemedium som
følger med produktet og ved bruk av blekk som ikke kan
slettes.
Den utfylte etiketten må festes på innsiden av døren til det
elektriske panel.
1 Total Fyllingsmengde
2 Inneholder fluorerte drivhusgasser som er inkludert i
Kyoto Protokollen
EWLD J VERSJON
TILKOBLING AV KJØLEKRETSEN
Dette produktet fylles på fabrikken med N
2
Apparatene er utstyrt med en inngang for kjølemedium
(utløpsside) og et utløp for kjølemedium (væske side)
for tilkobling til en ekstern kondensator. Denne kretsen
må leveres av en autorisert tekniker og må være i
samsvar med alle gjeldende Europeiske og nasjonale
forskrifter.
Forholdsregler ved håndtering av rør
Det kan oppstå problemer dersom luft eller skitt
kommer inn i vannkretsen. Derfor må man passe på
følgende når man kobler til vannkretsen:
1.
Bruk kun rene rør.
2.
Hold enden av røret nedover når du fjerner
kanter.
3.
Dekk til rørenden når det settes inn i veggen
slik at støv og skitt ikke kommer inni røret.
Utslipps- og væskeledning må sveises direkte på røret til
den eksterne kondensatoren. For bruk av korrekt
rørdiameter se tabellen med Tekniske egenskaper.
Forsikre seg om at rørene er fylt med N
2
under
sveising for å beskytte rørene mot sot.
Det må ikke være noen sperre (stengeventil,
magnetventil) mellom den eksterne kondensatoren og
væskeinnsprøytning til kompressor.
Lekkasjetest og vakuum tørking
Apparatene ble lekkasjetestet av produsenten.
Etter rørtilkobling må man utføre en lekkasjetest og luften i
kuldemedierørene må være lik en verdi på 4 mbar og ved
bruk av en vakuumpumpe.
2
1
