D-EIMWC01004-14EU - 14/190
Hinweis Versuchen Sie, das Bohren in der Einheit
auf ein Minimum zu beschränken. Sollte das Bohren
unvermeidbar sein, entfernen Sie sorgfältig die
Eisenspäne, um dem Rosten der Oberfläche
vorzubeugen.
AUSPACKEN UND PLATZIEREN DER EINHEIT
1. Vierkanthölzer von der Einheit entfernen.
2. Installieren Sie Antivibrationshalterungen,
wenn Schall und Vibrationen ein Problem sein
könnten.
3. Stellen Sie die Einheit auf festem und ebenem
Untergrund auf.

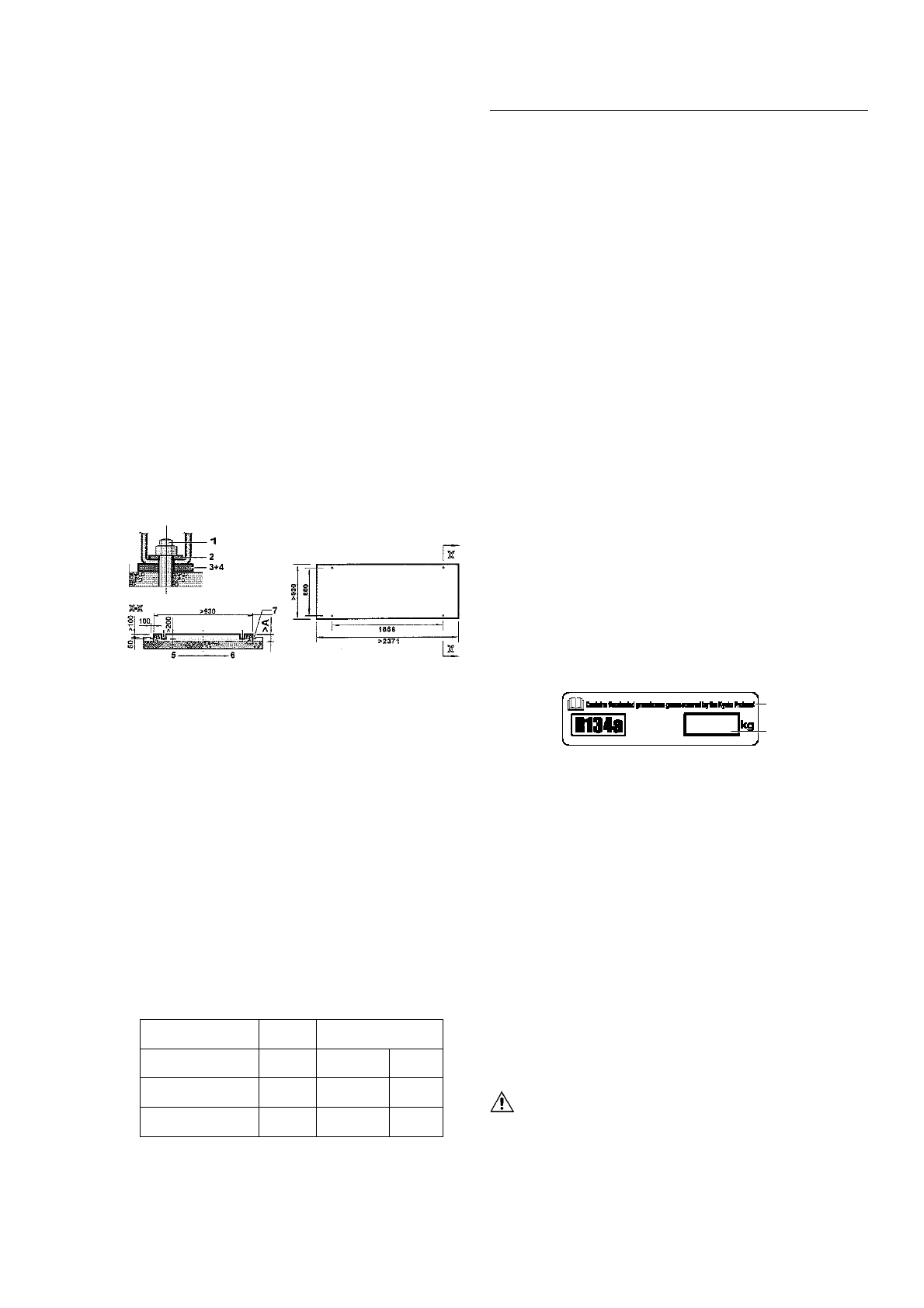

Die Einheit sollte auf einer festen Grundplatte
installiert werden. Es wird empfohlen, die
Einheit mit Ankerbolzen auf einer Grundplatte
aus Beton zu befestigen.
1.
Ankerbolzen
2.
Unterlegscheibe
3.
Gummiplatte
4.
Rohkork- oder Gummiunterlage
5.
Erdboden
6.
Betonboden
7.
Graben
•
Ankerbolzen im Betonfundament fixieren. Wird
die Einheit schließlich an diesen Ankerbolzen
befestigt, vergewissern Sie sich, dass die
Unterlegscheiben für U-Träger nach DIN 434
und die bauseitigen Gummiplatten und
Rohkork-
oder
Gummiunterlagen
zur
Vibrationsdämpfung wie angegeben eingebaut
werden.
•
Das Betonfundament sollte ungefähr 100 mm
höher als die Fußbodenfläche sein, um den
Rohrleitungsanschluss zu vereinfachen und
den Wasserabfluss zu verbessern.
Modell
A
Ankerbolzen
Größe/Menge
EWWD120J~180J
EWLD 110J~165J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
350
M20x200
4
EWWD310J~560J
EWLD 290J~530J
350
M20x270
4
•
Die Fundamentoberfläche muss eben und flach sein.
Hinweis
■
Die Angaben in der Tabelle gehen von einer
Grundplatte im Erdboden oder auf einem
Betonboden aus. Sollte die Grundplatte auf einem
festen Fußboden hergestellt werden, kann die
Stärke des Betonbodens in die der Grundplatte
einbezogen werden.
■
Sollte die Grundplatte auf Betonboden hergestellt
werden, vergewissern Sie sich, dass wie gezeigt
ein Graben hergestellt wird. Es ist wichtig, dass
Dränageflüssigkeit abgeführt wird, egal ob die
Grundplatte im Erdboden oder auf Betonboden
hergestellt wird (Graben - Kanalisation).
■
Das Mischungsverhältnis des Betons ist: Zement
1, Sand 2 und Kies 3. Legen Sie Stahlstäbe Ø10
im Abstand von 300 mm ein. Die Kante der
Betongrundplatte sollte geglättet werden.
WICHTIGE HINWEISE ZUM VERWENDETEN
KÄLTEMITTEL
Dieses Produkt enthält fluorierte Treibhausgase, die unter das
Kyoto-Protokoll fallen. Diese Gase dürfen nicht in die Umwelt
freigesetzt werden.
Kältemitteltyp:
R134a
GWP-Wert (1):
1300
(1) GWP = Treibhauspotenzial (global warming potential)
Bei Einheiten der Version EWWD J ist die Menge auf dem
Typenschild angegeben.
Bei Einheiten der Version EWLD J tragen Sie bitte die
Kältemittel-Gesamtfüllmenge mit unlöschbarer Tinte in das
mitgelieferte Etikett für die Kältemittelfüllung ein.
Das ausgefüllte Etikett muss innen auf die Schaltschranktür
geklebt werden.
1 Kältemittel-Gesamtfüllmenge
2 Enthält fluorierte Treibhausgase, die unter das Kyoto-
Protokoll fallen
VERSION EWLD J
ANSCHLIESSEN DES KÄLTEMITTELKREISLAUFS
Dieses Produkt wird ab Werk gefüllt mit N
2
Die Einheiten sind mit einem Kältemittel-Einlass
(Druckseite) und einem Kältemittel-Auslass
(Flüssigkeitsseite) zum Anschluss an einen externen
Verflüssiger ausgerüstet. Dieser Kreislauf muss durch
einen zugelassenen Techniker erstellt und alle
relevanten Europäischen und nationalen
Bestimmungen erfüllen.
Vorsichtsmaßnahmen beim Umgang mit
Rohrleitungen
Wenn Luft oder Schmutz in den Wasserkreislauf
gelangt, kann es zu Problemen kommen. Daher
sind beim Anschließen des Wasserkreislaufs stets
folgende Hinweise zu beachten:
1.
Nur saubere Rohre verwenden.
2.
Beim Entgraten das Rohrende stets nach unten
halten.
2
1
