and  the  water  inlet  temperature  sensor  and  the
water  outlet  pipe  with  the  outlet water  temperature
sensor, are not factory mounted.

•

Connecting  the  water  inlet  pipe  containing
the  flowswitch.

         The  water  inlet pipe  containing  the
                flowswitch.is  mounted  on  the  side  of  the
           water  inlet of the  evaporator(s) and is pre-
          insulated.
            Cut  the  tie  wraps  and  fix  the  pipe  with  the
              supplied  Victaulic

®

couplings to the

          evaporator inlet(s).

•

Connecting the water outlet pipe.

          The  water  outlet pipe  is mounted on the
           side of the water outlet of the evaporator
          and is pre-insulated.

          Cut the tie wraps and fix the pipe(s) with the

          supplied Victaulic

®

couplings to the

          evaporator outlet(s).

•

After installation of the water inlet and otlet
pipes and as a geheral rule for other units, it
is recommended to check the insertion depth
of the water temperature sensors into the
connection pipes prior the operation (see
figure).

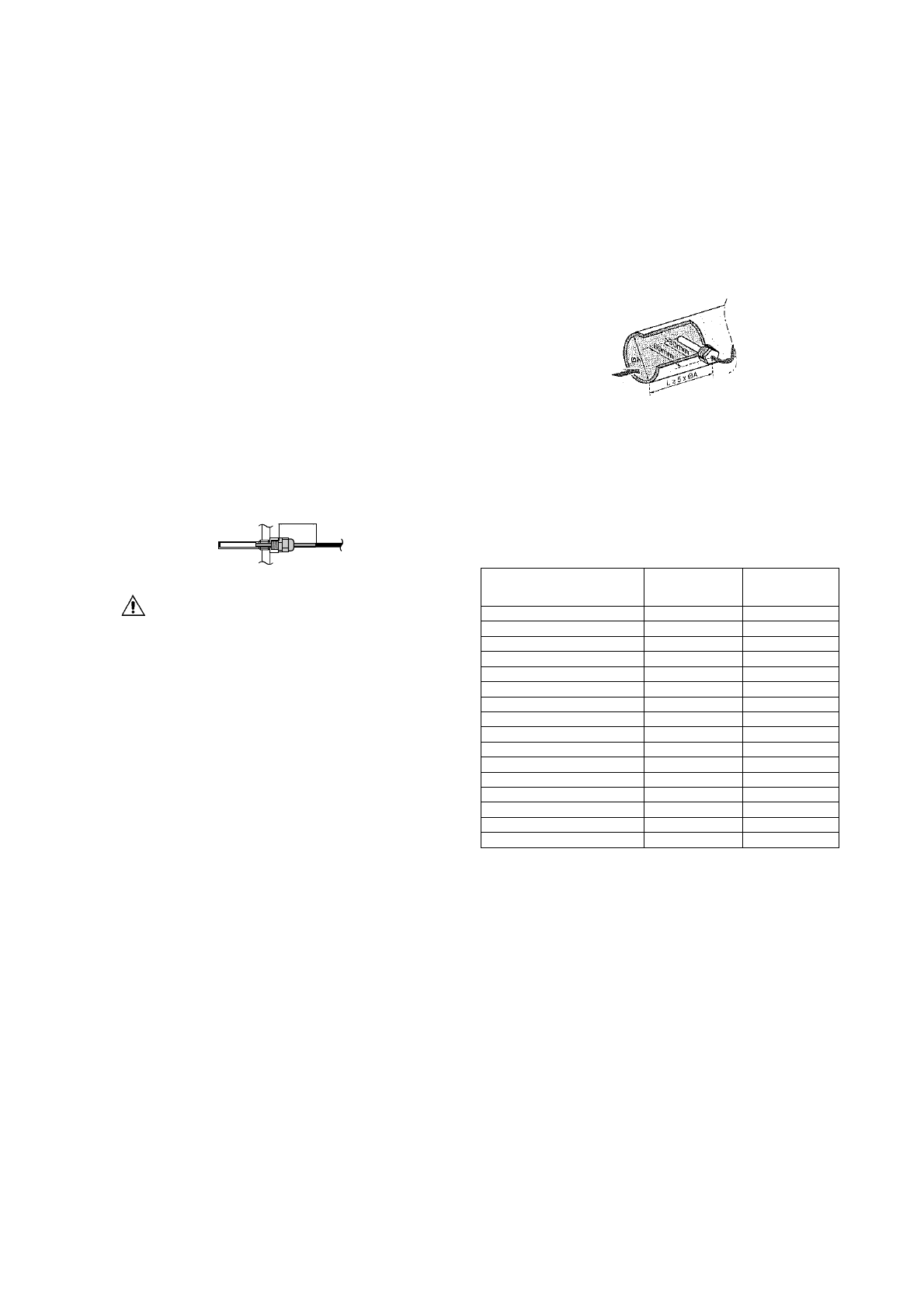

Connecting the filter

•

The  filter  kit  supplied  with  the  unit  must  be
installed  in  front  of  the  evaporator  water  inlet
by  means  of  the  supplied  Victaulic®
couplings  as  shown  in  the  figure.  The  filter
has  holes  of  diameter  1,0  mm  and  secures
the evaporator against clogging.

•

Improper  installation  of  the  supplied  filter  will
result  in  severe  damage  of  the  equipment
(freezing of the evaporator).

A  field  supplied  blow  down  port  for  flushing  fluid  and
accumulated  material  from  inside  the  filter  can  be
connected on the filter end cap.

•

Connecting the counter pipes

Weld  the  supplied  counter  pipes  to  the  ends  of  the
water  circuit  and  connect  to  the  unit  with  the  provided
Victaulic® couplings.

2       Drain taps must be provided at all low points of the

system to permit complete drainage of the circuit during
maintenance  or  in  case  of  shut  down.  The  drain  plug  is
provided  to  drain  the  condenser.  When  doing  this,  also
remove the air plugs (refer to the outlook diagram).

3       Air vent must be provided at all high points of the

         system. The vents should be located at points which

are easily accessible for servicing.

4       Shut-off valves should be provided at the unit so that

         normal servicing can be accomplished without draining

         the system.

5       Vibration eliminators in all water piping connected to the

         chiller are raccomended to avoid straining the piping

         and transmitting vibration and noise.

6       For units in double circuit configuration with common

         leaving water control (ELWT), be sure to foresee an

         insertion hole for the additional water temperature

         sensor. Sensor and  sensor holder are optional parts.

         The insertion hole shall be 1/4” GAS female thread and

         should be located in the mixed waterflow of the chillers.

         Make sure that the sensortip is in the waterflow and that

         you have a length of straight pipe (L) of at least 10x the

         pipe diameter (A) before the sensor.

Choose the position of insertion in a way that the cable length
of the sensor (10 m) is long enough.

WATER CHARGE, FLOW AND QUALITY

To assure proper operation of the unit, the water flow through
the evaporator must be within the operation range as specified
in the table below and a minimum water volume is required in
the system.


Model

Minimum water
flow

l/min

Maximum water
flow

l/min

EWWD120J - EWLD110J

168

671

EWWD140J - EWLD130J

         195

780

EWWD150J - EWLD145J

221

883

EWWD180J - EWLD165J

 255

1021

EWWD210J - EWLD195J

290

1158

EWWD250J - EWLD235J

357

1428

EWWD280J - EWLD265J

397

1588

EWWD310J - EWLD290J

441

1766

EWWD330J - EWLD310J

476

1903

EWWD360J - EWLD330J

510

2041

EWWD380J - EWLD360J

545

2179

EWWD400J - EWLD390J

579

2316

EWWD450J - EWLD430J

646

2586

EWWD500J - EWLD470J

714

2855

EWWD530J - EWLD500J

754

3016

EWWD560J - EWLD530J

794

3176

The minimum water volume v [l] in the system must fullfill the
criteria below:

v>(Q/2)xT/(Cx

∆

T)

Q    highest cooling capacity of the unit in lowest

       capacity step within the range of application (kW)

t      antirecycling timer of unit (AREC)/2(s)=300 s

C     specific heat capacity of the fluidum

        (kJ/kg°C)=4,186 kJ/kg°C for water

∆

T   temperature difference between starting and

        stopping of the compressor:

∆

T=a+2b+c

        (for designation of a, b and c, refer to the

        operation manual

NOTE   For units in a double circuit configuration, the

             minimum required water volume in the system

             must equal the biggest required minimum

    ≤

50 mm
