D-EIMWC01004-14EU - 26/190

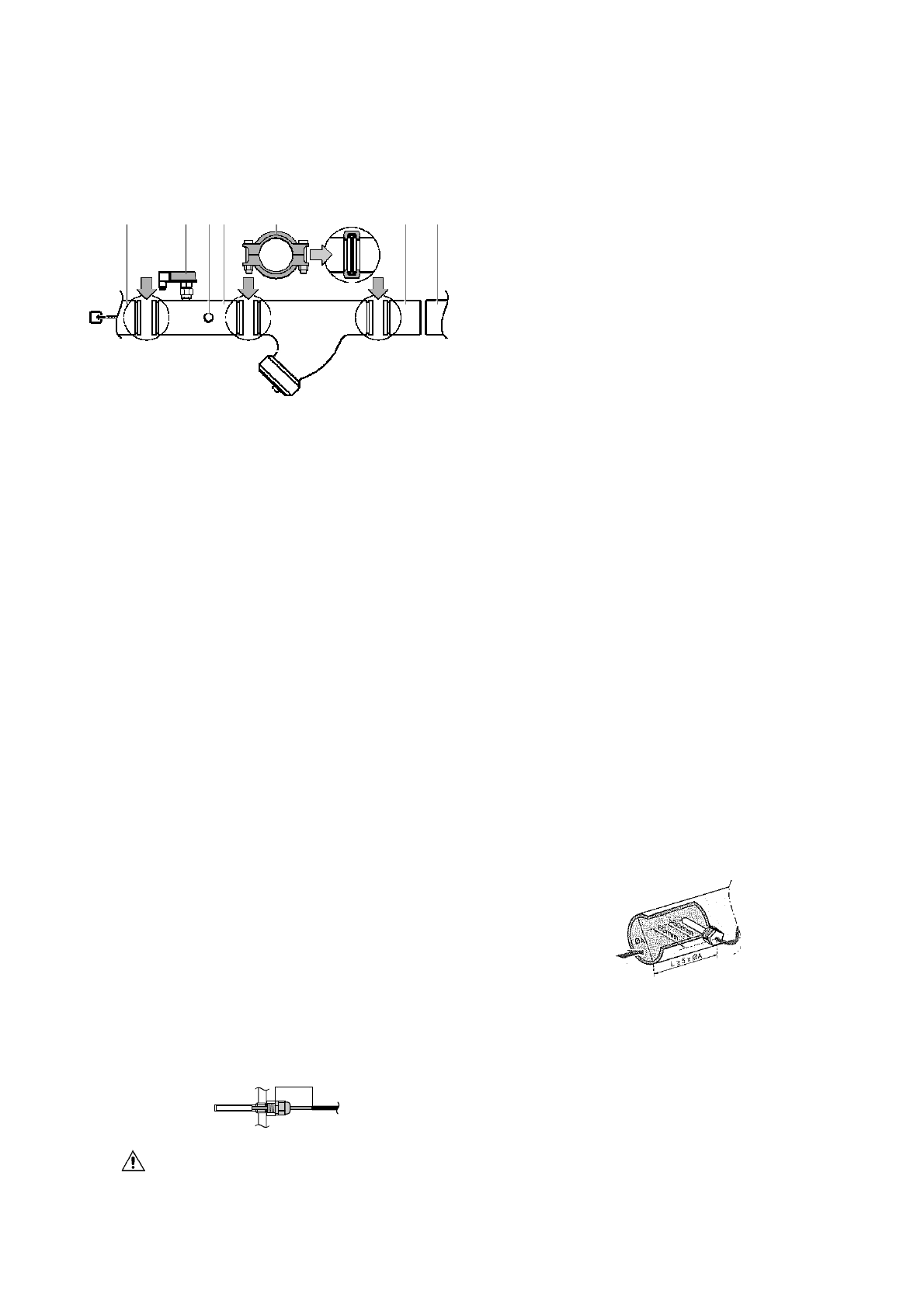

1 2 3 4 5 6 7
1
Entrée d'eau de l'évaporateur
2
Régulateur de circulation d'eau
3
Capteur de l'eau en entrée
4
Tuyau d'alimentation en eau contenant le
régulateur de circulation d'eau et le capteur de
température de l'eau en entrée
5
Raccord Victaulic®
6
Tuyau de retour
7
Circuit de la tuyauterie d'eau
8
Filtre
9
Filtre et bouchon
Afin de ne pas endommager les pièces des unités
pendant le transport, le tuyau d'alimentation en eau
avec le régulateur de circulation d'eau et le capteur
de l'eau en entrée et le tuyau d'évacuation avec le
capteur de température de l'eau en sortie, ne sont
pas montés à l'usine.
•
Raccordement du tuyau d'alimentation en
eau contenant le régulateur de circulation
d'eau.
Le tuyau d'alimentation en eau contenant le
régulateur de circulation d'eau doit être monté sur
le côté de l'entrée d'eau de l'évaporateur/s et il doit
être pré-isolé.
Couper les colliers serre-câble et fixer le tuyau à
l'aide des raccords Victaulic
®
à/aux entrée/s de
l'évaporateur.
•
Raccordement du tuyau d'évacuation.
Le tuyau d'évacuation doit être monté sur le côté
de la sortie d'eau de l'évaporateur et il doit être pré-
isolé.
Couper les colliers serre-tube et fixer le/s tuyau/x
à l'aide des raccords Victaulic
®
fournis à/aux
sortie/s de l'évaporateur.
•
Après l'installation des tuyaux d'alimentation
en eau et d'évacuation, et comme règle
générale pour les unités, il est recommandé
de contrôler la profondeur d'insertion des
capteurs de la température de l'eau dans les
conduites de raccordement (voir la figure).
Raccordement du filtre
•
Le kit filtre fourni avec l'unité doit être installé
en face de la prise d'eau de l'évaporateur au
moyen des raccords Victaulic®, comme
indiqué sur la figure. Le filtre a des trous de
1,0
mm
de
diamètre
et
il
protège
l'évaporateur contre le colmatage.
•
Une installation erronée du filtre fourni
causera
de
graves
dommages
à
l'équipement (congélation de l'évaporateur).
Il est possible de raccorder au bouchon final du filtre
une buse de purge fournie sur site pour évacuer le
liquide et le matériel accumulé à l'intérieur du filtre.
•
Raccordement des tuyaux de retour
Souder les tuyaux de retour fournis aux extrémités du
circuit de l'eau et raccorder l'unité au moyen des
raccords Victaulic® fournis.
2 Des bouchons de purge doivent être prévus sur tous les
points bas du
système afin de permettre un drainage complet du
circuit pendant l'entretien ou en cas d'arrêt. Le bouchon
de purge est prévu pour vider le condenseur. Pendant
cette opération, enlever également les bouchons d'air
(voir le schéma).
3 Des évents doivent être prévus sur tous les points hauts du
système. Les évents doivent être situés sur tous les points
accessibles pour l'entretien.
4 Des robinets de sectionnement doivent être prévus, afin de
pouvoir effectuer toute opération normale d'entretien sans
vider le système.
5 Il est recommandé de raccorder au refroidisseur des
éliminateurs de vibration dans toute la tuyauterie d'eau, afin
d'éviter toute contrainte à la tuyauterie et transmission de
vibration et bruit.
6 Pour les unités dotées d'un double circuit avec régulation
commune de l'eau en sortie (ELWT), s'assurer de prévoir un
trou d'insertion pour le capteur supplémentaire de la
température de l'eau. Le capteur et le support du capteur
sont des pièces en option.
Le trou d'insertion doit avoir un filetage femelle 1/4” GAS et
doit se situer dans le débit d'eau mixte des refroidisseurs.
S'assurer que la pointe du capteur se trouve dans le débit
d'eau et que la longueur du filetage cylindre (L) corresponde
au moins 10x au diamètre du tuyau (A) avant le capteur.
Choisir la position d'insertion de manière que la longueur du
câble du capteur (10 m) soit suffisante.
QUALITÉ, DÉBIT ET CHARGE DE L'EAU
Afin de garantir le bon fonctionnement de l'unité, le débit d'eau
à travers l'évaporateur doit se situer dans la limite de la plage
de fonctionnement indiquée dans le tableau ci-après, et il faut
qu'il y ait une quantité minimum d'eau dans le système.
M
≤
50 mm
