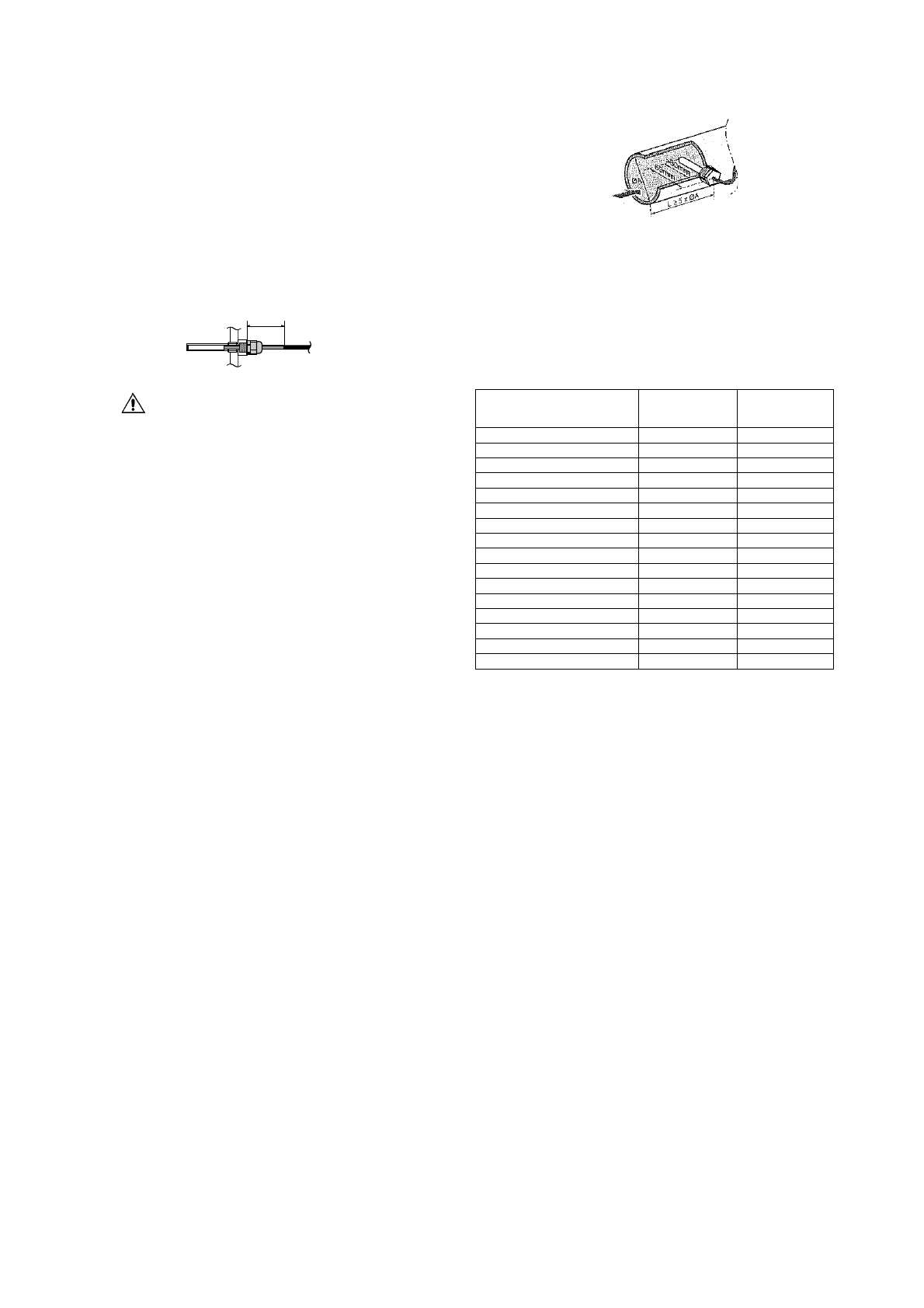

D-EIMWC01004-14EU - 112/190
tuloon/tuloihin.
•
Liitä veden poistoputki.
Veden poistoputki on asennettu haihduttimen veden
poistopuolelle ja se on esieristetty.
Katkaise kiinnikkeet ja kiinnitä putki/putket
toimitettujen Victaulic
®
-liittimien kanssa
haihduttimen poistoon/poistoihin.
•
Veden tulo- ja poistoputkien asennuksen
jälkeen on hyvä tarkastaa veden lämpötila-
anturien asennussyvyys liitosputkissa ennen
yksikköjen käyttöä (katso kuva).
•
Suodattimen liitäminen
•
Yksikön mukana toimitettu suodatuspakkaus
tulee asentaa haihduttimen vedentulon eteen,
toimitettujen
Victaulic®
liittimien
avulla,
kuvassa osoitetulla tavalla. Suodattimeen
kuuluu halkaisijaltaan 1,0 mm:n aukkoja ja se
suojaa haihdutinta tukkeutumiselta.
•
Toimitetun
suodattimen
sopimaton
asentaminen aiheuttaa vakavia vahinkoja
laitteelle (haihduttimen jäätyminen).
Suodattimen tulppaan voidaan liittää paikanpäällä
annettu tyhjennysportti, nesteen ja suodattimen sisälle
kertyneen materiaalin tyhjentämistä varten.
•
Vastaputkien liitäntä
Hitsaa toimitetut vastaputket vesipiirin päihin ja liitä
yksikkö annettujen Victaulic® -liittimien kanssa.
2 Vesilukot tulee olla kaikissa
järjestelmän alhaisissa osissa, jotta piiri voidaan
tyhjentää kokonaan huollon aikana tai jos järjestelmä
sammutetaan. Tyhjennystulppa annetaan jäähdyttimen
tyhjentämistä varten. Kun se tehdään, irrota myös kaikki
tyhjennystulpat (suuntaa-antavaan kaavioon).
3 Poistoilmaventtiili tulee olla kaikissa järjestelmän korkeissa
kohdissa. Venttiilit tulee asentaa kohtiin, joihin pääsee helposti
huoltoa varten.
4 Sulkuventtiilit tulee olla yksikössä niin, että normaali huolto
voidaan suorittaa tyhjentämättä järjestelmää.
5 Tärinänvaimentajia suositellaan käytettäviksi kaikissa
jäähdyttimeen
liitetyissä
vesiputkissa,
jotta
putkistojen
rasitukselta ja tärinän ja melun välitykseltä vältyttäisiin.
6 Kahden piirin konfiguraatiossa olevissa yksiköissä, joissa on
yleinen
poistoveden
ohjaus
(ELWT),
varmista,
että
ylimääräiselle
veden
lämpötila-anturille
varataan
asennusaukko. Anturi ja anturin pidike ovat lisävarusteita.
Asennusaukon tulee olla 1/4” naaraskierteinen KAASULIITOS
ja
se
tulee
sijoittaa
jäähdyttimen
sekoitettuun
vedenvirtaukseen.
Varmista, että anturin tuntopää on veden virtauksessa ja että
sinulla on vähintään 10x putken läpimittaan (A) nähden pitkä
suora putki (L) ennen anturia.
Valitse asennusasento sillä tavoin, että anturin kaapelin pituus
(10 m) on riittävän pitkä.
VEDEN LISÄYS, VIRTAUS JA LAATU
Jotta yksikön kunnollinen toiminta voidaan taata, haihduttimen
läpi virtaavan veden virtaaman tulee olla käyttöalueen sisällä,
alla olevassa taulukossa määriteltyyn tapaan ja veden
minimitilavuutta vaaditaan järjestelmässä.
Malli
Veden
minimivirtaus
l/min
Veden
maksimivirtaus
l/min
EWWD120J - EWLD110J
168
671
EWWD140J - EWLD130J
195
780
EWWD150J - EWLD145J
221
883
EWWD180J - EWLD165J
255
1021
EWWD210J - EWLD195J
290
1158
EWWD250J - EWLD235J
357
1428
EWWD280J - EWLD265J
397
1588
EWWD310J - EWLD290J
441
1766
EWWD330J - EWLD310J
476
1903
EWWD360J - EWLD330J
510
2041
EWWD380J - EWLD360J
545
2179
EWWD400J - EWLD390J
579
2316
EWWD450J - EWLD430J
646
2586
EWWD500J - EWLD470J
714
2855
EWWD530J - EWLD500J
754
3016
EWWD560J - EWLD530J
794
3176
Järjestelmässä olevan veden minimitilavuuden v [l] tulee
täyttää alla olevat kriteerit:
v>(Q/2)xT/(Cx
∆
T)
Q
=
yksikön
korkein
jäähdytyskapasiteetti
alhaisimmassa kapasiteettivaiheessa sovellusalueen
sisällä (kW)
t = yksikön kierronvastainen ajastin (AREC)/2(s)=300 s
C = nesteen määrätty lämpökapasiteetti
(kJ/kg°C)=4,186 kJ/kg°C vedelle
∆
T =lämpötilaero kompressorin käynnistyksen ja
pysäytyksen välillä:
∆
T=a+2b+c
(a:n, b:n ja c:n määrittämiseksi, viittaa käyttöoppaaseen
HUOMIO Kaksinkertaisen kierron konfiguraatiossa,
järjestelmän vaadittu veden minimitilavuus
järjestelmässä tulee olla jokaisen yksittäisen
järjestelmässä olevan jäähdyttimen suurin vaadittu
minimitilavuus.
≤
50 mm
