D-EIMWC01004-14EU - 55/190
Se aria o sporco penetrano nel circuito idraulico,
potrebbero presentarsi dei problemi. Tenere sempre
presente quindi quanto segue quando si esegue il
collegamento del circuito idraulico:
1.
Usare solo tubi puliti.
2.
Tenere l’estremità del tubo rivolta verso il basso
quando si rimuovono le sbavature.
3.
Coprire l’estremità del tubo quando lo si
inserisce attraverso una parete, per evitare che
entrino all’interno polvere e sporco.

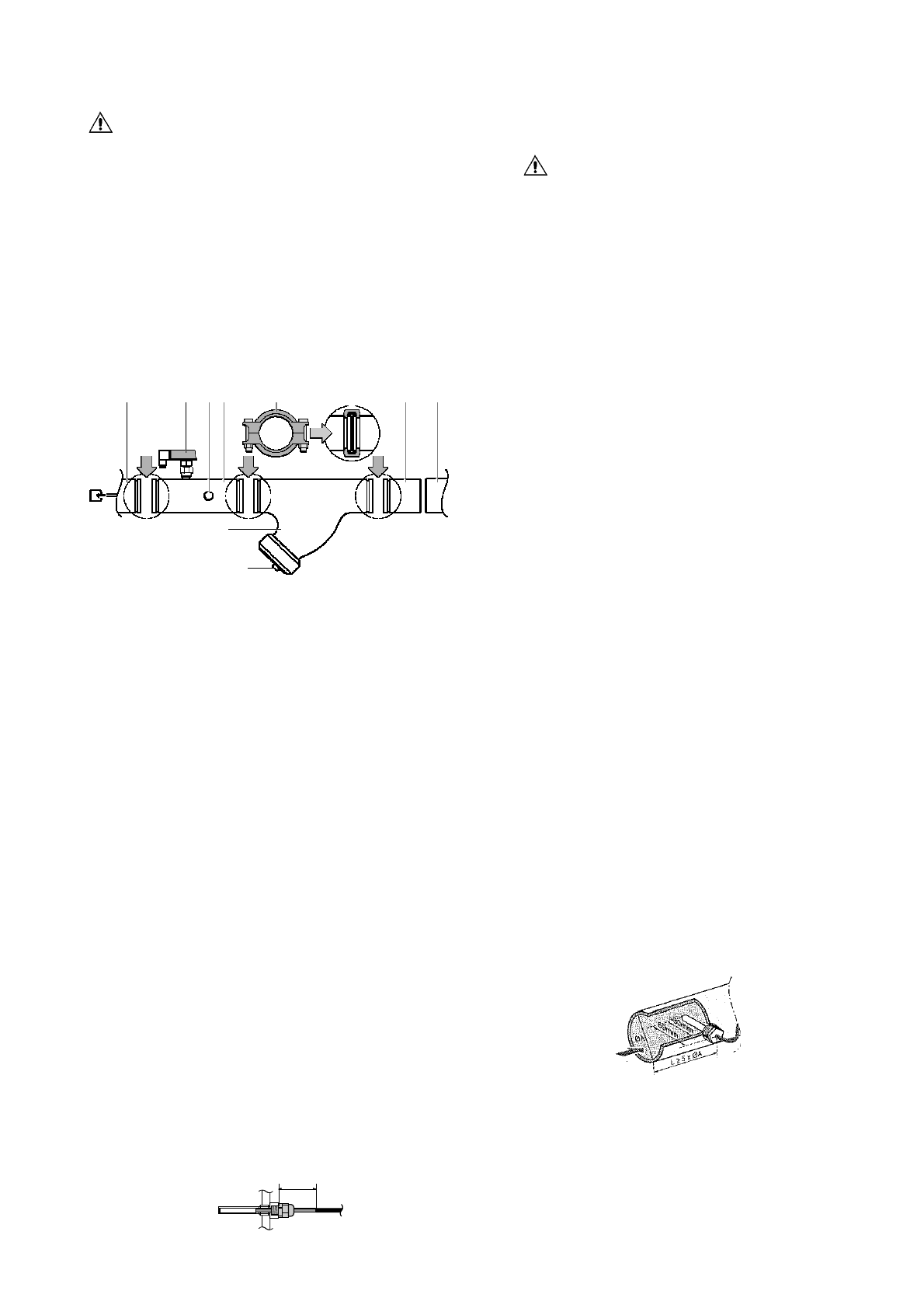

1. Preparare
l’apparecchio
per
il
collegamento al circuito idraulico
Con l’apparecchio viene consegnata anche una
scatola contenente i giunti
Victaulic
®
e un filtro.
1 2 3 4 5 6 7
1
Ingresso acqua evaporatore
2
Flussostato
3
Sensore ingresso acqua
4
Tubo ingresso acqua con flussostato e
sensore di temperatura di ingresso dell’acqua
5
Giunto Victaulic®
6
Controtubo
7
Circuito tubo acqua in loco
8
Filtro
9
Filtro e coppa
Per non danneggiare le parti dell’apparecchio
durante il trasporto, il tubo di ingresso dell’acqua
con il flussostato e il sensore di temperatura di
ingresso dell’acqua e il tubo di uscita dell’acqua
con il relativo sensore non vengono montati in
fabbrica.
•
Collegare il tubo di ingresso dell’acqua
contenente il flussostato.
Il tubo di ingresso dell’acqua con il flussostato è
montato sul lato dell’ingresso dell’acqua
dell’evaporatore/degli evaporatori ed è preisolato.
Tagliare le fascette e fissare il tubo all’ingresso/agli
ingresso dell’evaporatore con i giunti Victaulic
®
in
dotazione.
•
Collegare il tubo di uscita dell’acqua che è
montato sul lato apposito dell’evaporatore ed
è preisolato.
Tagliare le fascette e fissare il tubo/i tubi
all’uscita/alle uscite dell’evaporatore con i giunti
Victaulic
®
in dotazione.
•
Dopo l’installazione dei tubi di ingresso e di
uscita e, come norma generale per altri
apparecchi, si consiglia di controllare la
profondità di inserimento dei sensori di
temperatura dell’acqua nei tubi di
collegamento prima dell’uso (v. figura).
Collegamento del filtro
•
Il kit del filtro in dotazione con l’unità deve
essere installato di fronte all’ingresso
dell’acqua dell’evaporatore tramite i giunti
Victaulic® in dotazione, come mostrato in
figura. Il filtro ha fori del diametro di 1,0 mm e
assicura l’evaporatore da ostruzioni.
•
Un’installazione non corretta del filtro in
dotazione
può
causare
gravi
danni
all’apparecchiatura
(congelamento
dell’evaporatore).
Un foro di sfiato fornito in loco per scaricare il fluido e il
materiale accumulato all’interno del filtro può essere
collegato al tappo dell’estremità del filtro.
•
Collegamento dei controtubi
Saldare i controtubi in dotazione alle estremità del
circuito idraulico ed effettuare il collegamento con i
giunti Victaulic® in dotazione.
2 Prevedere rubinetti di scolo su tutti i punti bassi del sistema
per consentire uno svuotamento completo del circuito
durante gli interventi di manutenzione o in caso di arresto per
inattività. Il tappo di scolo viene fornito per svuotare il
condensatore. Durante tale operazione, rimuovere anche i
tappi dell’aria (consultare lo schema in prospetto).
3 Prevedere uno sfiatatoio su tutti i punti alti del sistema. Gli
sfiatatoi devono essere posizionati in luoghi facilmente
accessibili per gli interventi di assistenza e manutenzione.
4 Prevedere valvole di chiusura sull’apparecchio in modo tale
da poter eseguire le normali operazioni di assistenza e
manutenzione senza svuotare il sistema.
5 Si consiglia di applicare dispositivi di eliminazione delle
vibrazioni in tutti i tubi dell’acqua collegati al refrigeratore per
evitare di sforzare i tubi e trasmettere vibrazioni e rumore.
6 Per apparecchi con configurazione a circuito doppio con
controllo dell’acqua in uscita comune (ELWT), assicurarsi di
prevedere un foro di inserimento per il sensore di
temperatura dell’acqua aggiuntivo. Il sensore e il relativo
supporto sono componenti opzionali.
Il foro di inserimento sarà filettato femmina GAS da 1/4” e
deve essere posizionato nel flusso di acqua misto dei
refrigeratori.
Assicurarsi che la punta del sensore sia immersa nel flusso
dell’acqua e di avere una lunghezza di tubo dritto (L) almeno
di 10 volte il diametro del tubo (A) prima del sensore.
Scegliere la posizione di inserimento in modo tale che la
lunghezza del cavo del sensore (10 m) sia sufficiente.
CARICO, FLUSSO E QUALITA’ DELL’ACQUA
Per garantire un corretto funzionamento dell’apparecchio, il
flusso dell’acqua nell’evaporatore deve rientrare nell’ambito
8
8
9
≤
