D-EIMWC01004-14EU - 110/190
YKSIKÖN PURKAMINEN PAKKAUKSESTA JA
PAIKALLEEN ASEMOINTI
1. Ota puulankut pois yksikön alta.
2. Asenna tärinäestot jos asennus joudutaan
suorittamaan paikassa jossa melu ja tärinä
voivat olla esteenä.
3. Aseta yksikkö vakaalle ja tasaiselle perustalle.
Yksikkö tulee asentaa vakaalle alustalle. On
suositeltavaa kiinnittää yksikkö betonialustaan
ankkuripultteja käyttämällä.

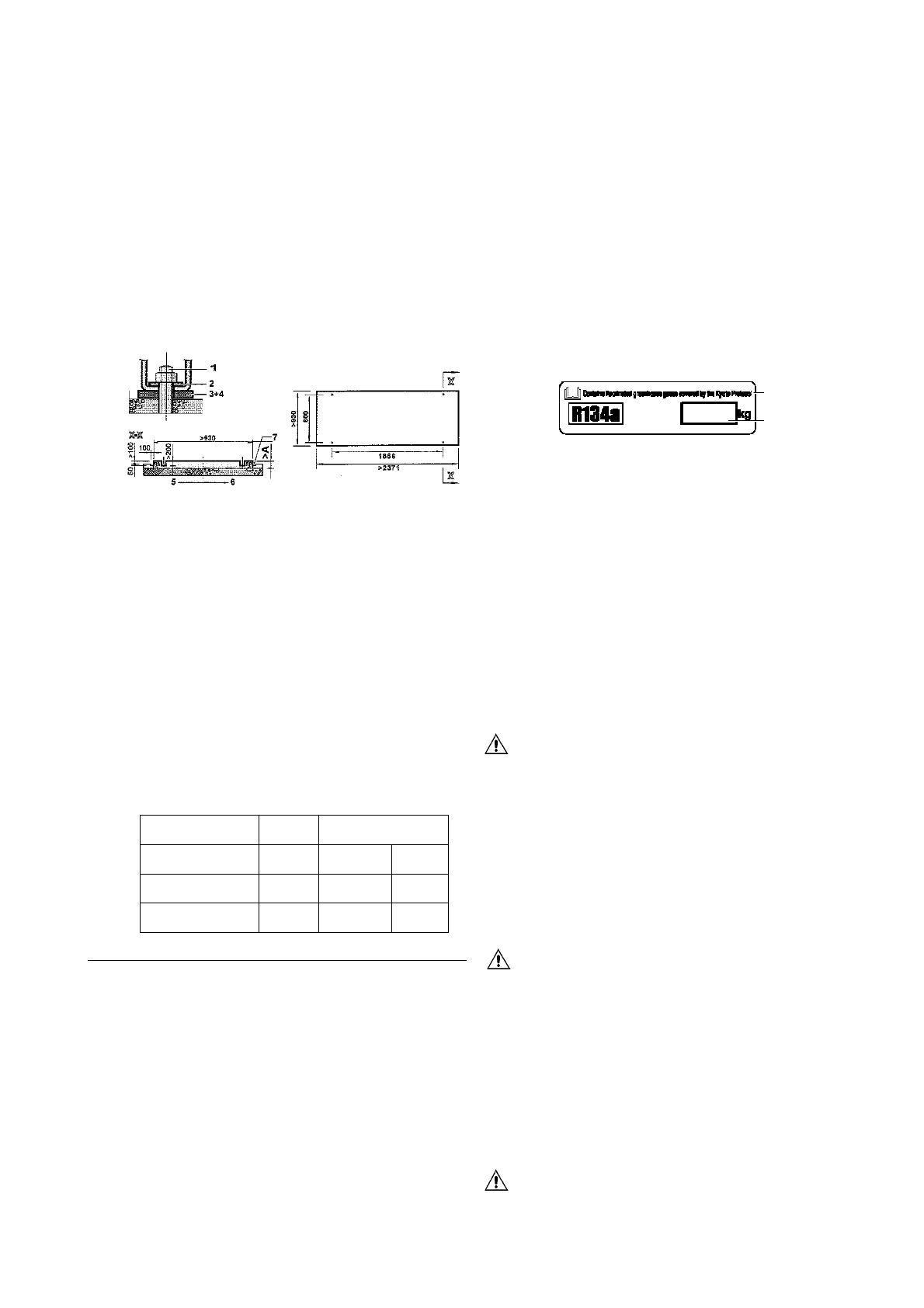

1.
Ankkuripultti
2.
Aluslevy
3.
Kumilevy
4.
Korkki- tai kumimatto
5.
Pohja
6.
Betonilattia
7.
Kaivanto
•
Kiinnitä
ankkuripultit
betonijalustaan.
Kun
yksikkö
kiinnitetään
lopuksi
näiden
ankkuripulttien kautta, varmista, että kanavalle
DIN434 tarkoitetut aluslevyt ja molemmat
kenttäasennukseen tarkoitetut kumilevyt sekä
tärinöiltä suojaavat korkki- tai kumimatot on
asennettu osoitettuun tapaan.
•
Betonijalustan tulee olla noin 100 mm
korkeampi lattiatasoon nähden putkitöiden ja
hyvän viemäröinnin takia.
Malli
A
Ankkuripultti
Koko määrä
EWWD120J~180J
EWLD 110J~165J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
350
M20x200
4
EWWD310J~560J
EWLD 290J~530J
350
M20x270
4
•
Varmista, että perustuksen pinta on tasainen ja litteä.
HUOMIO
■
Taulukossa
esitetyt
mittaukset
perustuvat
seikkaan, että jalusta on tehty maahan tai
betonilattialle. Jos jalusta on tehty kiinteällä
lattialle, betonilattian paksuus voidaan laskea
jalustan paksuuteen.
■
Jos jalusta on tehty betonilattialle varmista, että
teet kaivannon kuvassa osoitettuun tapaan.
Vedenpoisto on tärkeää oli kyseessä sitten
maahan tai betonilattialle tehty jalusta (kaivanto-
viemäröinti).
■
Betonin ainesosasuhde on seuraava: sementtiä
1, hiekkaa
2 ja soraa 3. Aseta Ø10 terästangot 300 mm:n
välein. Betonijalustan reuna tulee tasoittaa.
KÄYTETTYYN JÄÄHDYTYSAINEESEEN LIITTYVÄÄ
TÄRKEÄÄ TIETOA
Tämä tuote sisältää Kioton protokollaan kuuluvia fluorikaasuja.
Älä päästä kaasuja ilmakehään.
Kylmäainetyyppi:
R134a
GWP
(1)
-arvo:
1300
(1) GWP = global warming potential (indeksi, joka antaa aineen
vaikutuksen ilmaston lämpenemiseen)
EWWD J -yksikköä varten määrä osoitetaan yksikön
arvokilvessä.
EWLD J versiota varten, merkitse kylmäaineen täytösmäärä
yksikössä olevaan tarraan, joka toimitetaan tuotteen mukana.
Täytetty tarra tulee kiinnittää sähkökaapin oven sisäpuolelle.
1 Kylmäaineen täytösmäärä
2 Sisältää Kioton protokollaan kuuluvia
fluorikaasuja
EWLD J VERSIO
JÄÄHDYTYSPIIRIN KYTKENTÄ
Tämä tuote on täytetty tehtaalla N
2
-aineella
Yksiköt on varustettu kylmäaineen tulolla (poistopuoli) ja
jäähdytysaineen poistolla (nestepuoli) etäkäyttöiseen
jäähdyttimeen liittämistä varten. Tämä piiri tulee järjestää
valtuutetun teknikon puolesta ja sen tulee olla kaikkien
asiaankuuluvien eurooppalaisten ja valtakunnallisten
määräysten mukainen.
Varotoimet putkistoja käsiteltäessä
Jos ilmaa tai likaa pääsee vesipiiriin, ongelmia voi
syntyä. Näin ollen ota aina huomioon seuraavat
seikat kun liität vesipiiriin:
1.
Käytä vain puhtaita putkia.
2.
Pidä putkea alasuuntaan kun jäystettä poistetaan.
3.
Peitä putken pää kun se työnnetään läpi
seinän, ettei pölyä ja likaa pääse sen sisälle.
Poisto- ja nestelinja tulee hitsata suoraan etäkäytössä olevan
jäähdyttimen
putkistoon.
Käytettävän
putken
oikeaa
halkaisijaa varten, katso tekniset tiedot.
Varmista, että putket on täytetty hitsauksen aikana
N
2
:lla, jotta putkia voidaan suojata nokea vastaan.
Etäkäytön jäähdyttimen ja kompressorin antaman
nesteruiskun välillä ei saa olla esteitä (pysäytysventtiili,
solenoidiventtiili)
Tiiviyskoe ja tyhjiökuivaus
Valmistaja on tarkastanut yksikköjen tiiviyden.
Putkistojen liitännän jälkeen tulee suorittaa tiiviystesti ja
jäähdytysputkistossa oleva ilma tulee poistaa 4 mbaarin
absoluuttiseen arvoon tyhjiöpumppujen avulla.
Älä tyhjennä ilmaa kylmäaineilla. Käytä tyhjiöpumppua
asennuksen imuroimiseen.
