Açı hassaslığının kontrolü

Bu kontrol işlemi için düz ve sağlam zemin üzerinde yakla-
şık 10 x 5 m'lik boş bir alana ihtiyacınız vardır.

Yaptığınız kontrollerde ölçme cihazı maksimum sapma
sınırını aşacak olursa, cihazı bir Bosch müşteri hizmetine
onarıma gönderin.

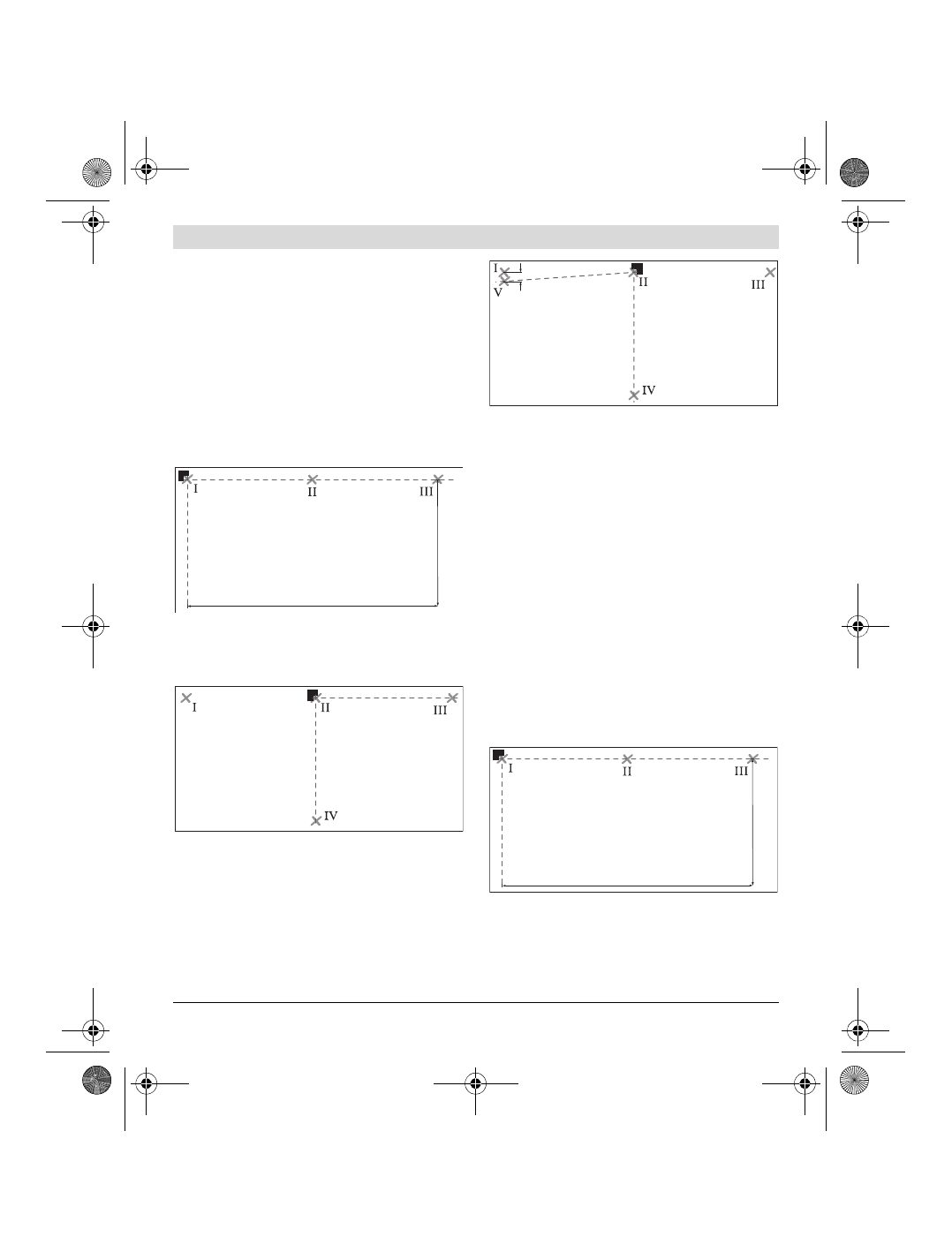

0°- ve 90°-Lazer çizgileri arasındaki açı hassaslığının
kontrolü

– Ölçme cihazını ölçme alanının bir köşesine yerleştirin.

Cihazı açın ve öyle doğrultun ki, 0 °-Lazer çizgisi ölçme
alanının uzun tarafı ve 90 °-Lazer çizgisi de ölçme alanı-
nın kısa tarafı boyunca seyretsin.

– Zeminde lazer çizgilerinin kesiştiği noktayı işaretleyin

(Nokta

I

). Ayrıca 5 m uzaklıktaki 0 °-Lazer çizgisinin or-

tasını (Nokta

II

) ve 10 m uzaklıktaki lazer çizginin orta-

sını da işaretleyin (Nokta

III

).

– Ölçme cihazını (döndürmeden) 5 m uzaklıkta öyle ko-

numlandırın ki, lazer çizgilerinin kesiştiği nokta işaret-
lenmiş bulunan Nokta

II

'ye rastlasın ve 0 °-Lazer çizgisi

Nokta

III

'ten geçsin.

5 m uzaklıktaki 90 °-Lazer çizgisinin ortasını
(Nokta

IV

) işaretleyin.

– Ölçme cihazını 90 °öyle çevirin ki, 0 °-Lazer çizgisi

Nokta

IV

'ten geçsin.

Ayrıca lazer çizgilerinin kesiştiği Nokta

II

 üzerinde

olmalıdır.

– 5 m uzaklıktaki 90 °-Lazer çizgisinin ortasını Nokta

V

olarak mümkün olduğu kadar Nokta

I

 yanında olacak

biçimde işaretleyin.

– Her iki

V

 ve

I

 noktaları arasındaki

d

 farkı 0 °-Lazer çizgi-

si ile 90 °-Lazer çizgisinin dik açıdan olan gerçek sap-
malarını verir.

2 x 5 m = 10 m'lik ölçme hattında müsaade edilen maksi-
mum sapma:  10 m x ± 0,2 mm/m = ± 2 mm.
Buna göre

I

 ve

V

 noktaları arasındaki

d

 farkı en fazla 2 mm

olmalıdır.

0°- ve 45°-Lazer çizgileri arasındaki açı hassaslığının
kontrolü

– Ölçme cihazını ölçme alanının bir köşesine yerleştirin.

Cihazı açın ve öyle doğrultun ki, 0 °-Lazer çizgisi ölçme
alanının uzun tarafı ve 90 °-Lazer çizgisi de ölçme alanı-
nın kısa tarafı boyunca seyretsin.

– Zeminde lazer çizgilerinin kesiştiği noktayı işaretleyin

(Nokta

I

). Ayrıca 5 m uzaklıktaki 0 °-Lazer çizgisinin or-

tasını (Nokta

II

) ve 10 m uzaklıktaki lazer çizginin orta-

sını da işaretleyin (Nokta

III

).

10 m

5 m

d

10 m

5 m
