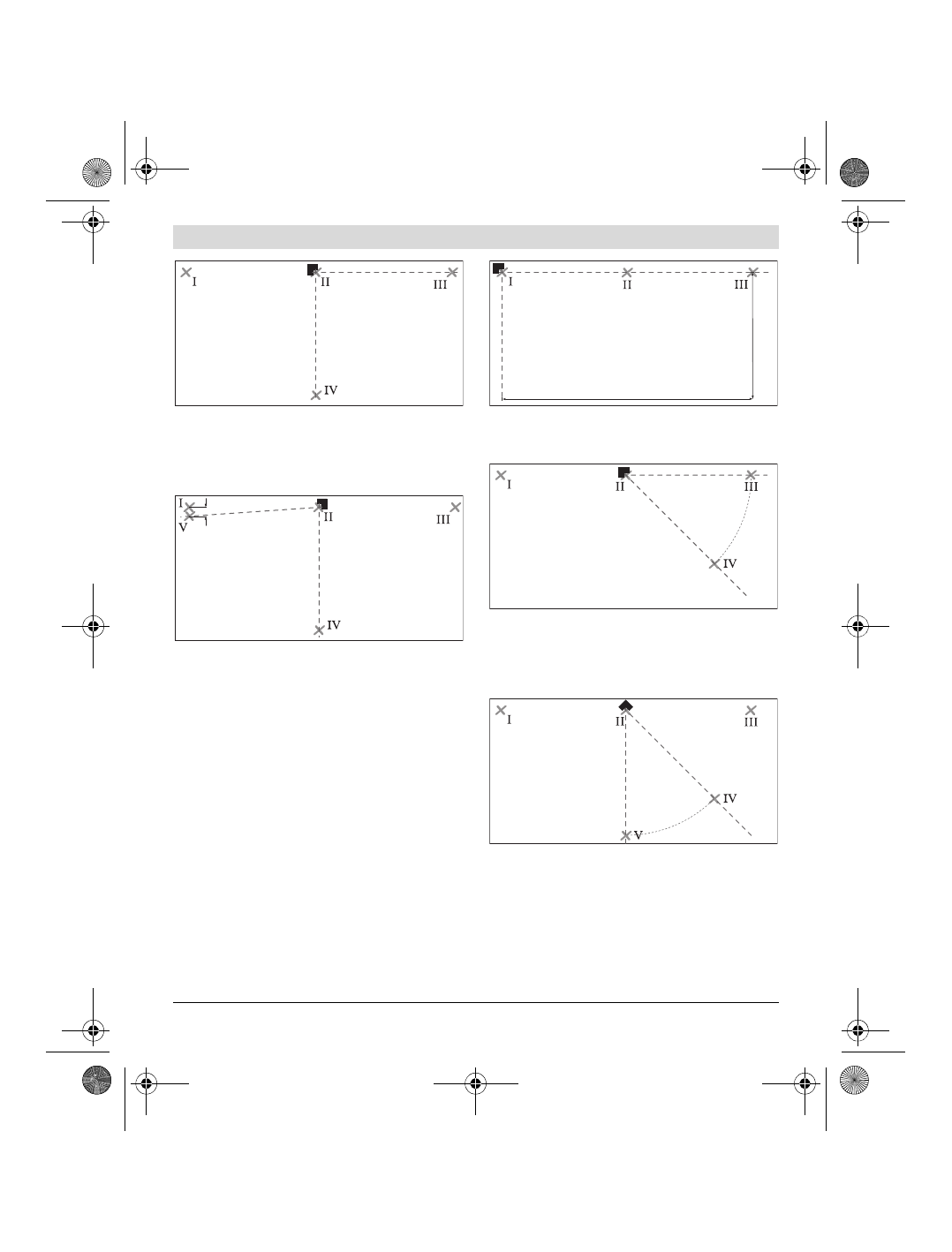

– Postavite mjerni alat (bez okretanja) na udaljenosti

5 m, tako da križna točka linije lasera udara u već ozna-
čenu točku

II

, a 0 ° linija lasera prolazi kroz točku

III

.

Označite sredinu 90 ° linije lasera na udaljenosti 5 m
(točka

IV

).

– Okrenite mjerni alat oko 90 °, tako da sredina 0 ° linije

lasera prolazi kroz točku

IV

.

Križna točka linija lasera mora i dalje ležati na točci

II

.

– Označite sredinu 90 ° linije lasera na udaljenosti 5 m

kao točku

V

, po mogućnosti pored točke

I

.

– Razlika

d

 obje točke

V

 i

I

 daje stvarno odstupanje 0 °

linije lasera i 90 ° linije lasera od pravog kuta.

Na mjernoj dionici od 2 x 5 m = 10 m, maksimalno dopu-
šteno odstupanje iznosi:
10 m x ± 0,2 mm/m = ± 2 mm.
Razlika

d

 između točaka

I

 i

V

 smije iznositi max. 2 mm.

Provjera točnosti kuta između 0 ° i 45 ° linije lasera

– Mjerni alat postavite u jedan kut mjerne površine.

Uključite mjerni alat i izravnate ga tako da je 0 ° linija la-
sera položena uzduž duže stranice mjerne površine, a
90 ° linija lasera uzduž kraće stranice mjerne površine.

– Označite križnu točku linije lasera na podu (točka

I

).

Označite osim toga sredinu 0 ° linije lasera na udaljeno-
sti 5 m (točka

II

) i na udaljenosti 10 m (točka

III

).

– Postavite mjerni alat (bez okretanja) na udaljenosti

5 m, tako da križna točka linije lasera udara u već ozna-
čenu točku

II

, a 0 ° linija lasera prolazi kroz točku

III

.

Označite 45 ° liniju lasera na udaljenosti 5 m
(točka

IV

).

– Okrenite mjerni alat oko 45 °, tako da sredina 0 ° linije

lasera prolazi kroz točku

IV

.

Križna točka linija lasera mora i dalje ležati na točci

II

.

Označite 45 ° liniju lasera na udaljenosti 5 m kao
točku

V

.

d

10 m

5 m
