 Italiano |

51

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

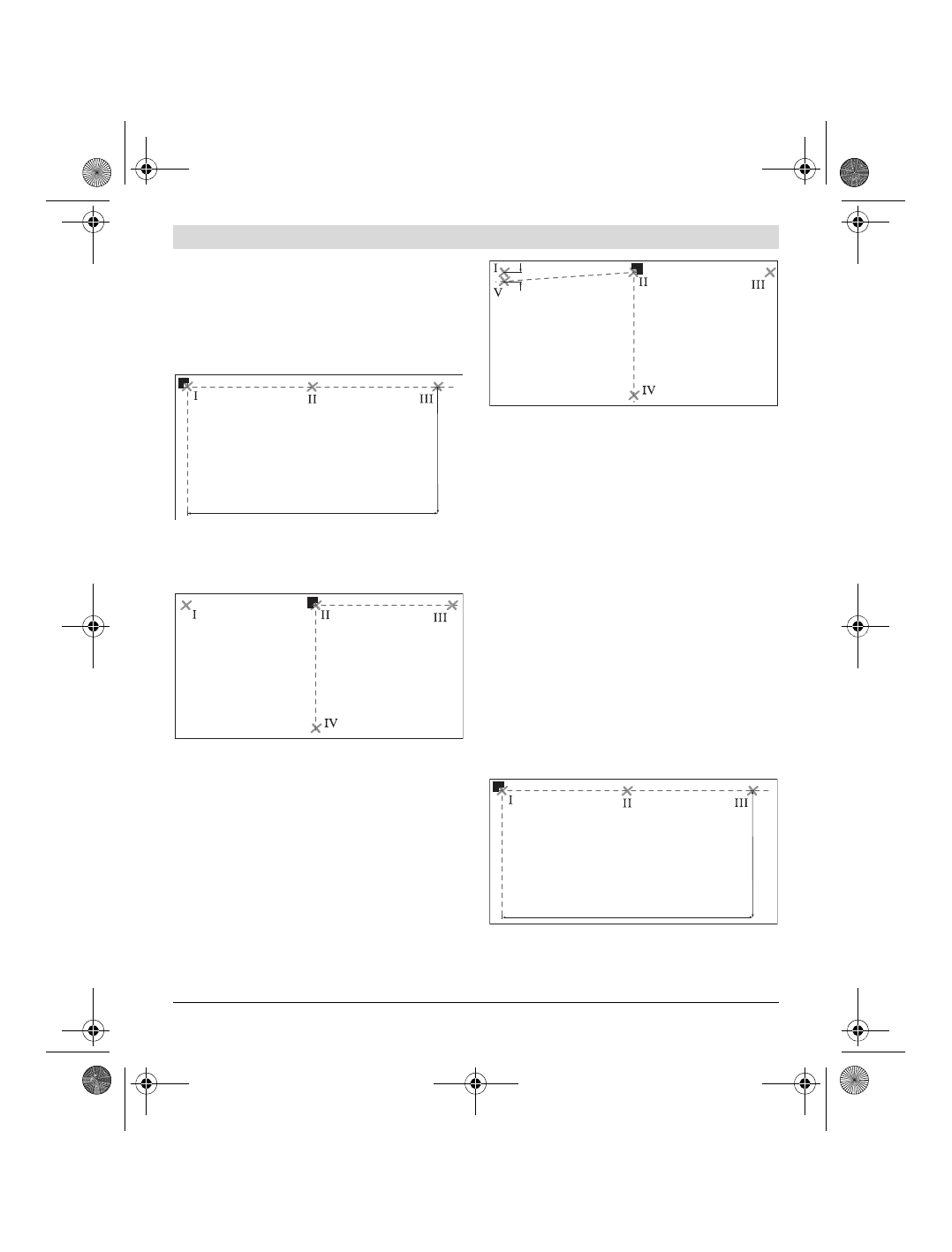

Controllo della precisione dell’angolo tra linee laser
0° e 90°

– Mettere lo strumento di misura in uno degli angoli della

superficie di misura. Accendere lo strumento di misura
ed allinearlo in modo che la linea laser 0 ° scorra lungo
il lato lungo della superficie di misura e la linea laser
90 ° scorra lungo il lato corto della superficie di misura.

– Marcare il punto di incrocio delle linee laser sul pavi-

mento (punto

I

). Marcare inoltre il centro della linea

laser 0 ° a distanza di 5 m (punto

II

) ed a distanza di

10 m (punto

III

).

– Posizionare lo strumento di misura (senza ruotarlo) a

5 m di distanza in modo che il punto di incrocio delle
linee laser incontri il punto

II

 già marcato e la linea

laser 0 ° scorra attraverso il punto

III

.

Marcare il centro della linea laser 90 ° a 5 m di distanza
(punto

IV

).

– Ruotare lo strumento di misura di 90 ° in modo che il

centro della linea laser 0 ° scorra attraverso il
punto

IV

.

Il punto di incrocio delle linee laser deve essere inoltre
sul punto

II

.

– Marcare il centro della linea laser 90 ° a 5 m di distanza

come Punto

V

 il più vicino possibile al Punto

I

.

– La differenza

d

 di entrambi i punti

V

 e

I

 indica la diver-

genza reale della linea laser 0 ° e della linea laser 90 °
dall’angolo retto.

Sul tratto di misura di 2 x 5 m = 10 m la deviazione
ammessa può essere al massimo:
10 m x ± 0,2 mm/m = ± 2 mm.
La differenza

d

 tra i punti

I

 e

V

 può essere pertanto al

massimo di 2 mm.

Controllo della precisione dell’angolo tra linee laser
0° e 45°

– Mettere lo strumento di misura in uno degli angoli della

superficie di misura. Accendere lo strumento di misura
ed allinearlo in modo che la linea laser 0 ° scorra lungo
il lato lungo della superficie di misura e la linea laser
90 ° scorra lungo il lato corto della superficie di misura.

10 m

5 m

d

10 m

5 m
