136

 | Русский

1 609 92A 0L0 | (16.5.14)

Bosch Power Tools

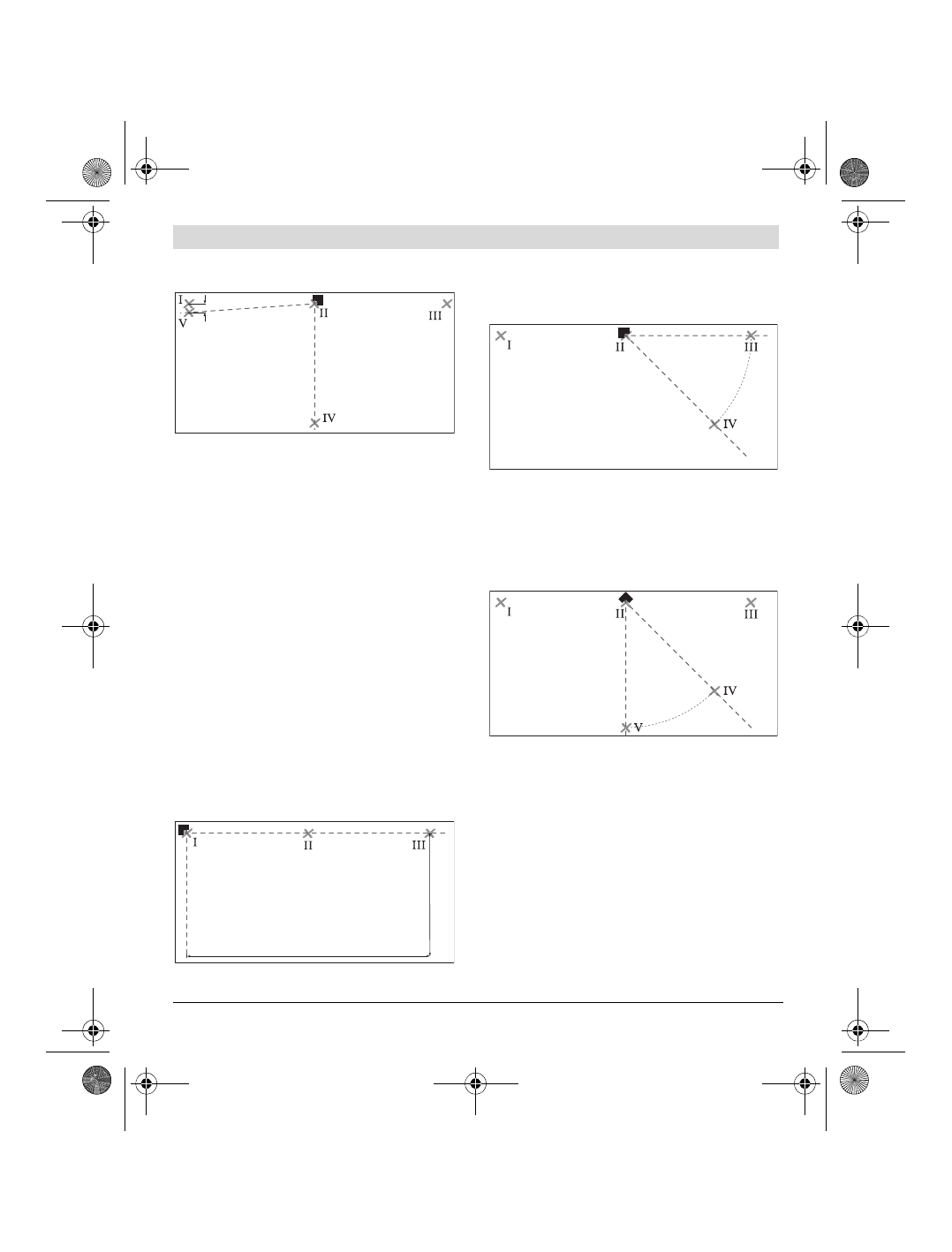

Отметьте середину лазерной линии 90 ° на удале-
нии 5 м (точка

IV

).

– Разверните  измерительный инструмент на 90 ° та-

ким образом, чтобы середина лазерной линии 0 °
проходила через точку

IV

.

Точка пересечения лазерных линий по-прежнему
должна находиться в точке

II

.

– Отметьте середину лазерной линии 90 ° на удале-

нии 5 м в качестве точки

V

 как можно ближе к

точке

I

.

– Разница

d

 между двумя точками

V

 и

I

  –  это факти-

ческое отклонение лазерной линии 0 ° и лазерной
линии 90 ° от прямого угла.

На участке 2 x 5 м = 10 м максимально допустимое
отклонение составляет:  10 м x ± 0,2 мм/м = ± 2 мм.
Разница

d

 между точками

I

 и

V

 не должна превышать

2 мм.

Проверка угловой точности между лазерной
линией 0° и 45°

– Установите  измерительный инструмент в один из

углов измеряемого участка. Включите измеритель-
ный инструмент и направьте его так, чтобы лазер-
ная линия 0 ° проходила вдоль длинной стороны из-
меряемого участка, а лазерная линия 90 °  –  вдоль
его короткой стороны.

– Отметьте точку пересечения лазерных линий на

земле (точка

I

). Кроме того, отметьте середину

лазерной линии 0 ° на удалении 5 м (точка

II

) и на

удалении 10 м (точка

III

).

– Установите измерительный инструмент (не разво-

рачивая его) на удалении 5 м таким образом, чтобы
точка пересечения лазерных линий попадала на ра-
нее отмеченную точку

II

 и лазерная линия 0 ° прохо-

дила через точку

III

.

Отметьте лазерную линию 45 ° на удалении 5 м
(точка

IV

).

– Разверните измерительный инструмент на 45 °

таким образом, чтобы середина лазерной линии 0 °
проходила через точку

IV

.

Точка пересечения лазерных линий по-прежнему
должна находиться в точке

II

.

Отметьте лазерную линию 45 ° на удалении 5 м
(точка

V

).

d

10 m

5 m
