檢查角度精度

必須在一個 10 x 5 米而且地面堅實平坦的空曠場
所內進行檢驗。

如果在檢查時發現測量儀器的偏差超過最大極限。
必須把儀器交給博世顧客服務處修理。

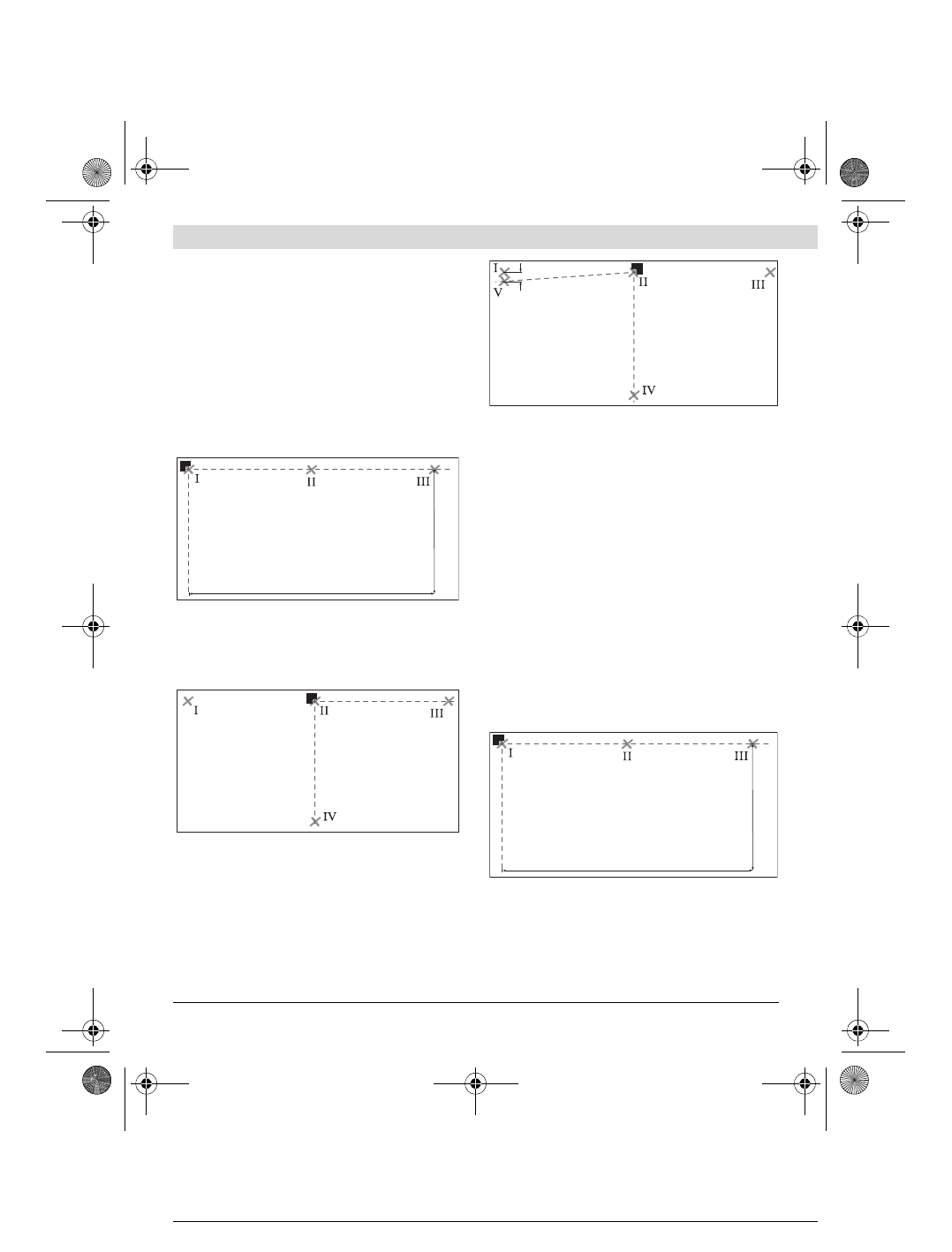

檢查 0 度激光和 90 度激光之間的角度精度

–

把測量儀器放置在檢驗場所的角落。開動儀器，
並調整儀器讓 0 度激光線沿著測量場所的長邊
發射，而 90 度激光線沿著測量場所的短邊發
射。

–

把兩道激光的交叉點畫在地板上 （點

I

）。並

且在 5 米遠處的 0 度激光中心點打上記號

（點

II

），以及在 10 米遠處的 0 度激光中心點

打上記號 （點

III

）。

–

把測量儀器移動到 5 米遠處 （勿旋轉儀器），
並且讓兩道激光的交叉點和點

II

 重疊，而 0 度

激光線得穿過點

III

。

在 5 米遠處的 90 度激光中心點打上記號

（點

IV

）。

–

把測量儀器旋轉 90 度，並且讓 0 度激光線的中
心點穿越點

IV

。

兩道激光的交叉點必須仍然和點

II

 重疊。

–

在 5 米遠處的 90 度激光中心點打上記號

（點

V

 ）。盡量把這個記號打在點

I

 的旁邊。

–

點

V

 和點

I

 之間的差距 d， 便是 0 度激光線和

90 度激光線 之間的夾角與九十度角的偏差。

在 2 x 5 米 = 10 米的測量距離，許可的最大偏
差值為 :
10 米 x ± 0.2 毫米 / 米 = ± 2 毫米。
點

I

 和點

V

 之間的差距 d 最多不可以超過 2 毫

米。

檢查 0 度激光和 45 度激光之間的角度精度

–

把測量儀器放置在檢驗場所的角落。開動儀器，
並調整儀器讓 0 度激光線沿著測量場所的長邊
發射，而 90 度激光線沿著測量場所的短邊發
射。

–

把兩道激光的交叉點畫在地板上 （點

I

）。並

且在 5 米遠處的 0 度激光中心點打上記號

（點

II

），以及在 10 米遠處的 0 度激光中心點

打上記號 （點

III

）。

10 m

5 m

d

10 m

5 m
