 English |

19

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

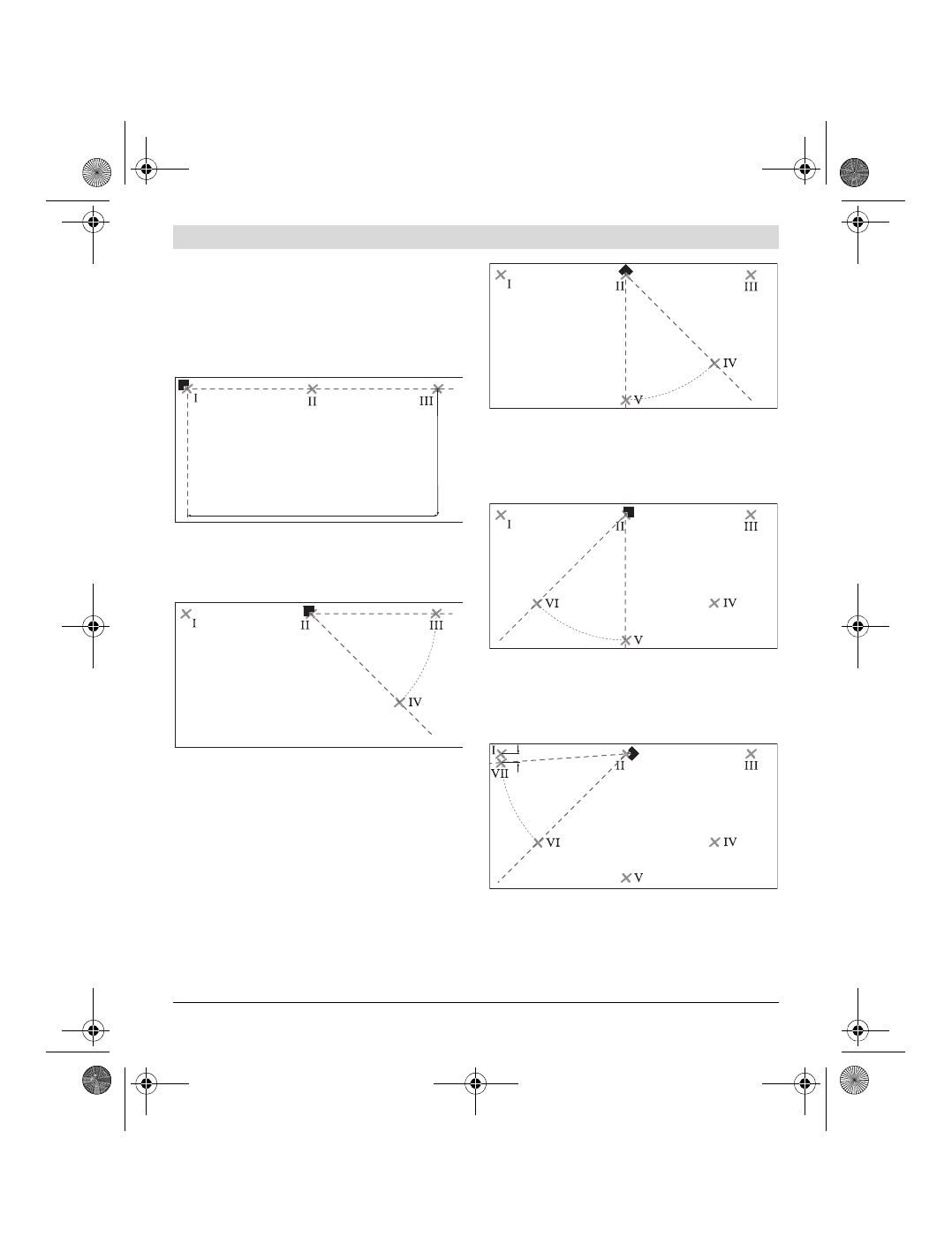

Checking the angular accuracy between  the 0 ° and
the 45 ° laser lines

– Position the measuring tool in one of the corners of the

measuring surface. Switch on the measuring tool and
align it so that the 0 ° laser line runs along the long side
of the measuring surface and that the 90 ° laser line
runs along the short side of the measuring surface.

– Mark the crossing point of the laser lines on the floor

(Point

I

). Mark also the centre of the 0 ° laser line at a

distance of 5 m (Point

II

) and at a distance of 10 m

(Point

III

).

– Position the measuring tool (without turning it) at a dis-

tance of 5 m so that the crossing point of the laser lines
is on the already marked point

II

 and that the 0 ° laser

line runs through the point

III

.

Mark the 45 ° laser line at a distance of 5 m (Point

IV

).

– Turn the measuring tool by 45 ° so that the centre of the

0 ° laser line runs through the point

IV

.

The crossing point of the laser lines must still be on the
point

II

.

Mark the 45 ° laser line at a distance of 5 m as point

V

.

– Turn the measuring tool by 45 ° so that the centre of the

0 ° laser line runs through the point

V

.

The crossing point of the laser lines must still be on the
point

II

.

Mark the 45 ° laser line at a distance of 5 m as point

VI

.

– Turn the measuring tool by 45 ° so that the centre of the

0 ° laser line runs through the point

VI

.

The crossing point of the laser lines must still be on the
point

II

.

10 m

5 m

d
