Contrôler la précision angulaire entre
la ligne laser 0° et 90°

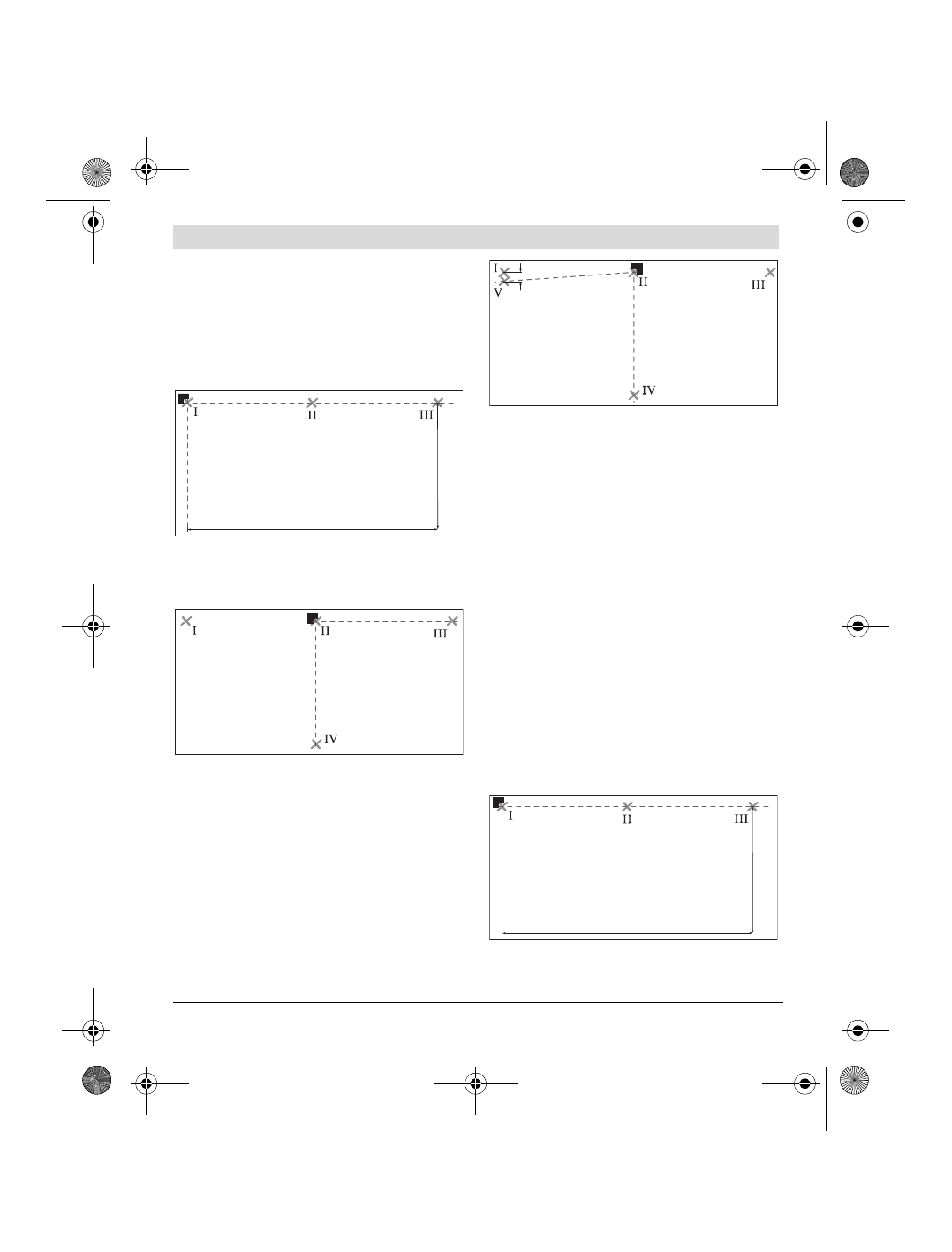

– Positionnez l’appareil de mesure dans un des coins de

la surface à mesurer. Mettez l’appareil de mesure en
place. Orientez-le de sorte que la ligne laser 0 ° se
trouve le long du côté long de la surface à mesurer et la
ligne laser 90 ° le long du côté court de la surface à
mesurer.

– Marquez le point de croisement des lignes laser sur le

sol (point

I

). Marquez également le milieu de la ligne

laser 0 ° à une distance de 5 m (point

II

) et à une dis-

tance de 10 m (point

III

).

– Montez l’appareil de mesure (sans le retourner) à une

distance de 5 m de sorte que le point de croisement
des lignes laser atteigne le point déjà marqué

II

 et que

la ligne laser 0 ° passe à travers point

III

.

Marquez le milieu de la ligne laser 90 ° à une distance
de 5 m (point

IV

).

– Tournez l’appareil de mesure de 90 ° de sorte que le

milieu de la ligne laser 0 ° passe à travers point

IV

.

Le point de croisement des lignes laser doit se trouver
toujours sur point

II

.

– Marquez le milieu de la ligne laser 90 ° à une distance

de 5 m comme point

V

 aussi près que possible de

point

I

.

– L’écart

d

 entre les deux points

V

 et

I

 indique la diver-

gence réelle de la ligne laser 0 ° et de la ligne laser 90 °
de l’angle droit.

Pour  une  distance  à  mesurer  de  2 x 5 m = 10 m,  la  diver-
gence de précision max. admissible est de :
10 m x ± 0,2 mm/m = ± 2 mm.
Par conséquent, l’écart

d

 entre les points

I

 et

V

 ne doit

être que 2 mm max.

Contrôler la précision angulaire entre la ligne
laser 0° et 45°

– Positionnez l’appareil de mesure dans un des coins de

la surface à mesurer. Mettez l’appareil de mesure en
place. Orientez-le de sorte que la ligne laser 0 ° se
trouve le long du côté long de la surface à mesurer et la
ligne laser 90 ° le long du côté court de la surface à
mesurer.

10 m

5 m

d

10 m

5 m
