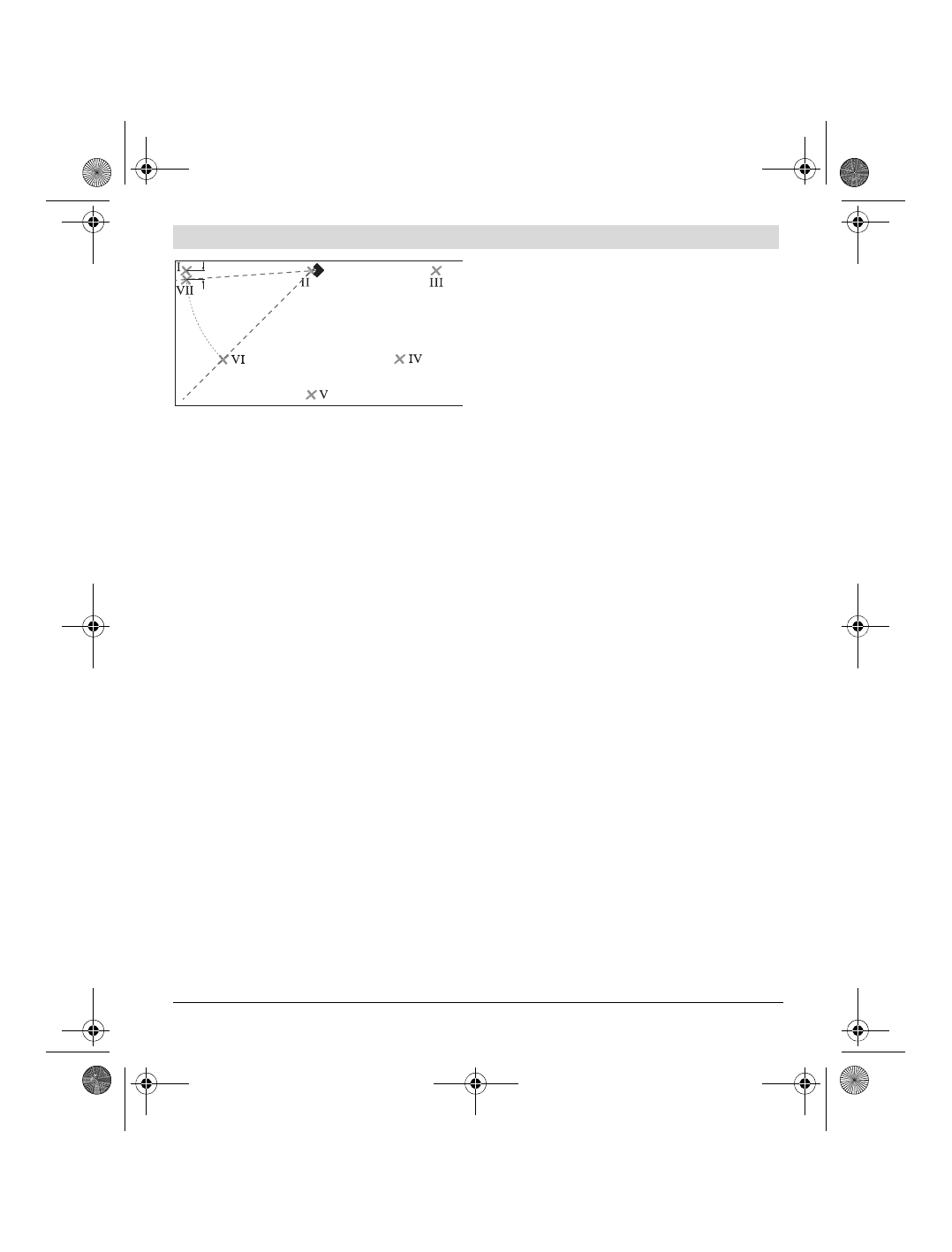

– Drei måleverktøyet slik 45 °, at midten på 0 °-laserlinjen

går gjennom punkt

VI

.

Krysningspunktet til laserlinjene må fortsatt være på
punkt

II

.

– Avmerk midten på 45 °-laserlinjen i 5 m avstand som

punkt

VII

 så nærme punkt

I

 som mulig.

– Differansen

d

 mellom de to punktene

VII

 og

I

 tilsvarer

det virkelige avviket til 0 °-laserlinjen og 45 °-laserlin-
jen.

På  målestrekningen  4 x 5 m = 20 m  er  det  maksimale
tillatte avviket. 20 m x ± 0,4 mm/m* = ± 8 mm.
Differansen

d

 mellom punktene

I

 og

VII

 kan være maksi-

malt 8 mm.
* Verdien ± 0,4 mm/m oppstår av vinkelnøyaktigheten
± 0,2 mm/m pluss en mulig usikkerhet ved dreining på
0,2 mm/m.

Arbeidshenvisninger



Sett måleverktøyet alltid plant på bakken hhv. fest
det plant på veggen.

Ved ujevn oppstilling hhv. fes-

ting er vinkelen mindre enn 45 ° hhv. 90 °.



Bruk alltid kun midten på laserlinjen til markering.

Bredden til laserlinjen endres med avstanden.



Bruk aldri laserlinjene til oppretting som måleverk-
tøyet på bakken sender mot veggen.

Måleverktøyet

er ikke selvnivellerende, linjen på veggen er derfor ikke
nøyaktig.



Referansepunktet til oppretting av fliser er
snittpunktet P til laserlinjene rett foran måleverk-
tøyet. Til overføring av en vinkel må måleverktøyet
dreies på dette snittpunktet, se bilde F.



Sett måleverktøyet kun på en ren opprettingsplate
10.

En ujevn, tilsmusset overflate på opprettingspla-

ten fører til at måleverktøyet ikke står plant og kan
forfalske måleresultatene.

Arbeid med opprettingsplaten (se bildene D – E)

Ved hjelp av opprettingsplaten

10

 kan du plassere måle-

verktøyet plant også på ujevn eller løs bakke.

Opprettingsplaten

10

 er også egnet som veggholder for

måleverktøyet. Fest opprettingsplaten sikkert mot skliing
på en vegg eller en skrå flate, f. eks. med skruer (vanlige).
Bruk et vater, for å plassere opprettingsplaten plant på
flaten.

Plassering av måleverktøyet på opprettingsplaten:

Sett måleverktøyet med magnetene

4

 på undersiden på

opprettingsplaten

10

. Linjenettet på oversiden av oppret-

tingsplaten er til hjelp til en nøyaktig plassering av måle-
verktøyet. Til overføring av 90 °- hhv. 45 °-vinkler legger
du opprettingsplaten langs en referansekant eller på en
murkant og setter måleverktøyet slik på som vist på over-
siden av opprettingsplaten.

Arbeid med laser-måltavlen/takmåleplaten
(se bilde A)

Laser-måltavlen

9

 eller takmåleplaten

14

 forbedrer laser-

strålens synlighet ved ugunstige vilkår og store avstander.

Den reflekterende halvdelen til laser-målplaten

9

 forbe-

drer laserlinjens synlighet, med den transparente halvde-
len er laserlinjen også synlig fra baksiden på laser-målpla-
ten.

Takmåleplaten

14

 (tilbehør) kan også brukes til anvisning

av laserlinjer. Som laser-måltavlen har den en reflekteren-
de og en transparent halvdel.

Laserbriller (tilbehør)

Laserbrillene filtrerer bort omgivelseslyset. Slik vises det
røde lyset til laseren lysere for øyet.



Bruk laserbrillene aldri som beskyttelsesbriller.

La-

serbrillene er til bedre registrering av laserstrålen, men
de beskytter ikke mot laserstrålingen.



Bruk laserbrillene aldri som solbriller eller i trafik-
ken.

Laserbrillene gir ingen fullstendig UV-beskyttelse

og reduserer fargeregistreringen.
