Polski |
107
Bosch Power Tools
1 609 92A 0L0 | (16.5.14)

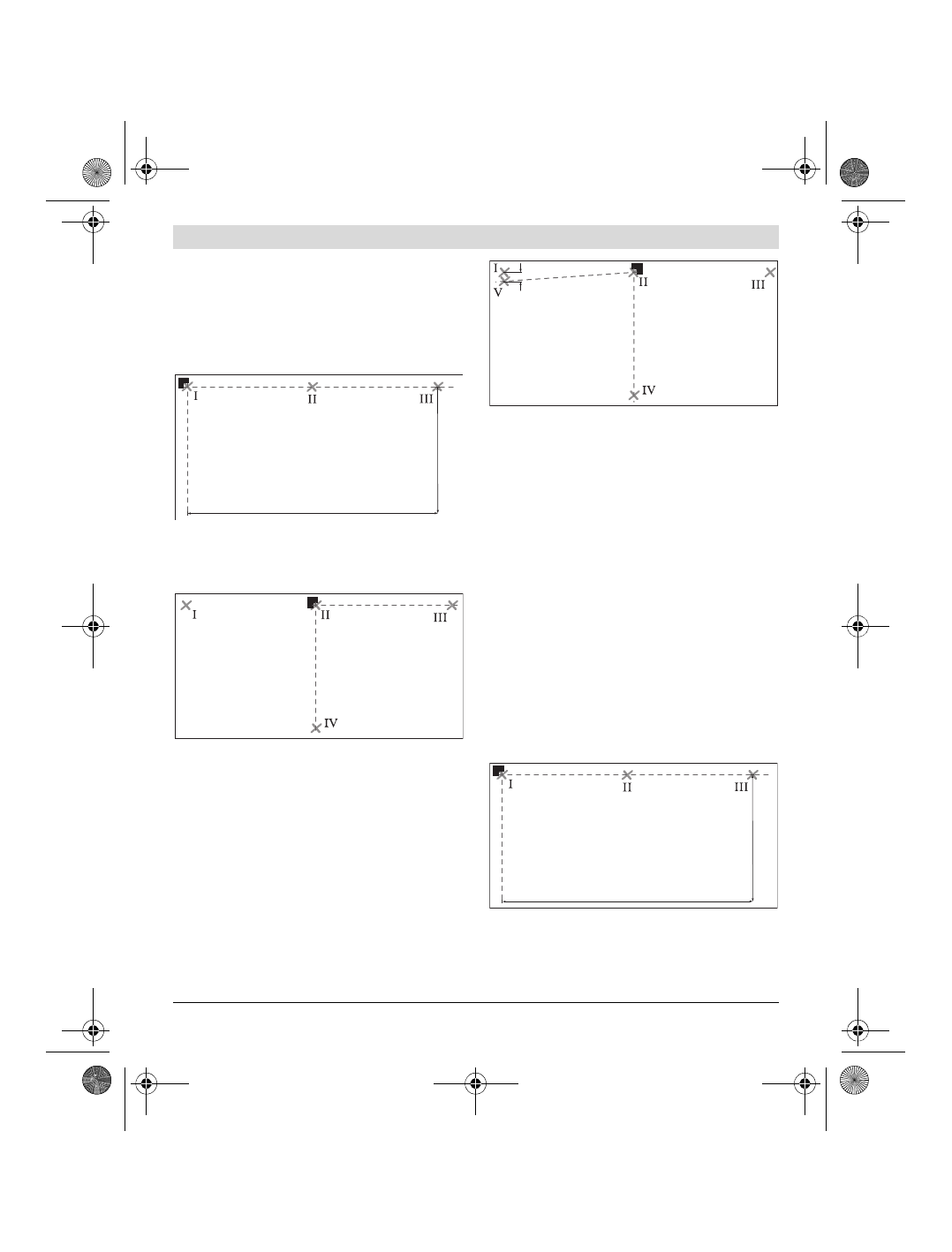

Kontrola dokładności kątowej między liniami wytycza-
jącymi 0 ° i 90 °
– Ustawić urządzenie pomiarowe w jednym z kątów
płaszczyzny pomiarowej Włączyć urządzenie pomiaro-
we i ustawić w taki sposób, by linia lasera, wytyczająca
0 ° przebiegała wzdłuż dłuższej strony płaszczyzny po-
miarowej, a linia wytyczająca 90 ° wzdłuż krótszej.
– Zaznaczyć środek skrzyżowania się linii lasera na pod-
łożu (punkt
I
). Oprócz tego należy zaznaczyć środek
linii lasera, wytyczający 0 ° w odległości 5 m (punkt
II
)
i 10 m (punkt
III
).
– Ustawić urządzenie pomiarowe (nie obracając go) w
odległości 5 m tak, aby, punkt skrzyżowania się linii
lasera przebiegał przez uprzednio zaznaczony
punkt
II
, a linia lasera wytyczająca 0 ° przebiegała
przez punkt
III
.
Zaznaczyć środek linii lasera, wytyczającej 90 ° w odle-
głości 5 m (punkt
IV
).
– Przekręcić urządzenie pomiarowe o 90 ° tak, aby śro-
dek linii lasera, wytyczający 0 ° przebiegał przez
punkt
IV
.
Punkt, w którym krzyżują się linie musi nadal pokrywać
się z punktem
II
.
– Zaznaczyć środek linii lasera, wytyczającej 90 ° w odle-
głości 5 m jako punkt
V
, możliwie blisko punktu
I
.
– Różnica
d
między oboma punktami
V
i
I
daje odchylenie
rzeczywiste linii, wytyczającej 0 ° i 90 ° od kąta prostego.
Na odcinku pomiarowym wynoszącym 2 x 5 m = 10 m
odchylenie nie może przekraczać:
10 m x ± 0,2 mm/m = ± 2 mm.
Różnica
d
między punktami
I
i
V
może więc wynosić mak-
symalnie 2 mm.
Kontrola dokładności kątowej między liniami wytycza-
jącymi 0 ° i 45 °
– Ustawić urządzenie pomiarowe w jednym z kątów
płaszczyzny pomiarowej Włączyć urządzenie pomiaro-
we i ustawić w taki sposób, by linia lasera, wytyczająca
0 ° przebiegała wzdłuż dłuższej strony płaszczyzny po-
miarowej, a linia wytyczająca 90 ° wzdłuż krótszej.
– Zaznaczyć środek skrzyżowania się linii lasera na pod-
łożu (punkt
I
). Oprócz tego należy zaznaczyć środek
linii lasera, wytyczający 0 ° w odległości 5 m (punkt
II
)
i 10 m (punkt
III
).
10 m
5 m
d
10 m
5 m
OBJ_BUCH-828-004.book Page 107 Friday, May 16, 2014 1:02 PM
