0° 레이저 선의 중앙이 점

IV

를 통과하도록 , 측

정공구를 45° 회전시키십시오 .
레이저 선의 교차점은 계속 점

II

에 있어야만 합

니다 .
45° 레이저 선의 5 m 떨어진 곳에 점

V

를 표

시하십시오 .

–

0° 레이저 선의 중앙이 점

V

를 통과하도록 , 측

정공구를 45° 회전시키십시오 .
레이저 선의 교차점은 계속 점

II

에 있어야만 합

니다 .

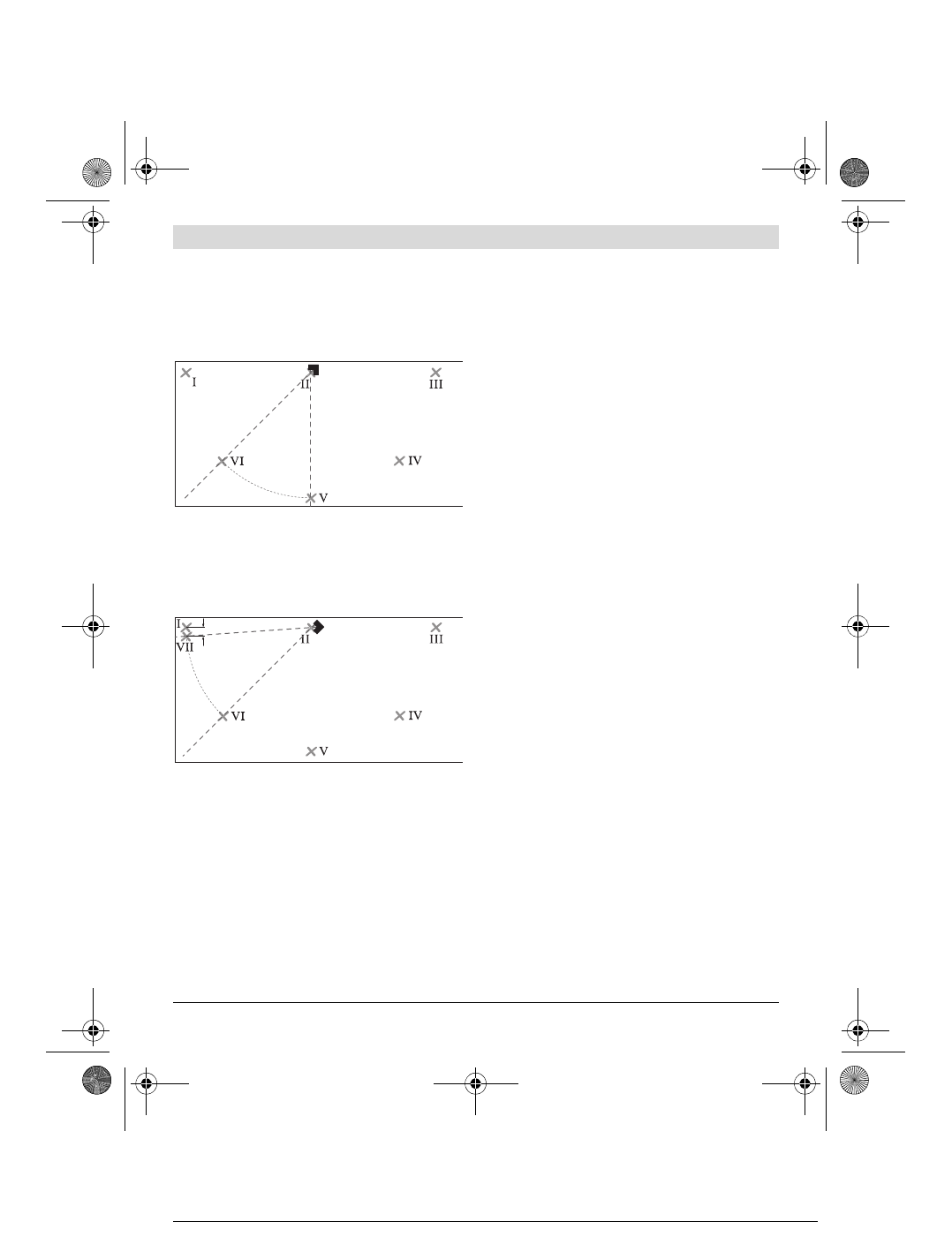

45° 레이저 선의 5 m 떨어진 곳에 점

VI

을 표

시하십시오 .

–

0° 레이저 선의 중앙이 점

VI

를 통과하도록 , 측

정공구를 45° 회전시키십시오 .
레이저 선의 교차점은 계속 점

II

에 있어야만 합

니다 .

–

45° 레이저 선의 중앙인 5 m 떨어진 곳에 가
능한 점

I

에 가깝도록 점

VII

을 표시하십시오 .

–

두 점

VII

과 점

I

 사이의 차이

d

는 0° 레이저 선

과 45° 레이저 선의 실제 편차와 같습니다 .

4 x 5 m = 20 m 의 측정구간에서 최대 허용 편
차 :  20 m x ± 0.4 mm/m*  = ± 8 mm 입니다 .
점

I

 과 점

VII

 사이의 차이

d

는 그러므로 최대

8 mm 까지 허용 가능합니다 .

* ± 0.4 mm/m 값은 각 정밀도 ± 0.2 mm/m 와
부가적으로 회전시 가능한 불안전성 0.2 mm/m 를
포함하여 발생한 것 입니다 .

사용방법



측정공구는 항상 바닥에 평편하게 놓거나 벽에 평
편하게 고정하십시오 .

평편하지 않은 곳에 세우

거나 고정할 경우 , 각도가 45° 또는 90° 보다
더 작아집니다 .



표시할 때 반드시 레이저 선의 중심점을 사용하
십시오 .

레이저 선의 폭이 거리에 따라 변화합니

다 .



바닥에 세워진 측정공구의 벽에 투사된 레이저 선
을 조절하기 위해 절대로 사용하지 마십시오 .

측

정공구는 평행하게 자체 수준이 되지 않습니다 .
그러므로 벽의 선이 왜곡됩니다 .



타일의 조절을 위한 참고 점은 측정공구 바로 앞
레이저 선의 단면 점

P

 입니다 .  각도를 주기 위

해서 , 측정공구를 이 단면 점에서 회전시키십시
오 . 그림 F 참조 .



측정공구는 오직 깨끗한 수준판

10

 위에 올려 놓

으십시오 .

수준판의 평면이 평편하지 않고 깨끗

하지 않을 경우 측정공구는 평행으로 세워지지 않
으며 측정결과가 잘못될 수 있습니다 .

수준판을 사용한 작업  ( 그림 D

–

E 참조 )

수준판

10

을 사용하면 평편하지 않거나 안정되지

않은 바닥에도 측정공구를 평편하게 세울 수 있습니
다 .

수준판

10

은 또한 측정공구를 벽에 걸기 위해서도

사용할 수 있습니다 . 수준판을 벽이나 비스듬한 곳
에 , 예를 들면 표준 나사못을 사용하여 안전하게 고
정하십시오 . 표면에 수준판을 평행으로 고정하기 위
해 , 수준기를 사용하십시오 .

수준판 위에 측정공구의 설치 :

 바닥에 자석

4

가 부

착된 측정공구를 수준판

10

에 올려 놓으십시오 . 수

준판 표면의 그물선은 측정공구의 정확한 설치를 돕
기 위한 것 입니다 . 90° 와 45° 각도를 응용하
기 위해 수준판을 관련된 모서리나 벽의 턱에 붙이
십시오 . 그리고 수준판 표면에 그려진 것과 같이 ,
측정공구를 올려 놓으십시오 .
