Om mätverktyget vid en av dessa kontroller överskrider
maximal avvikelse bör det lämnas in för reparation till en
Bosch-service.

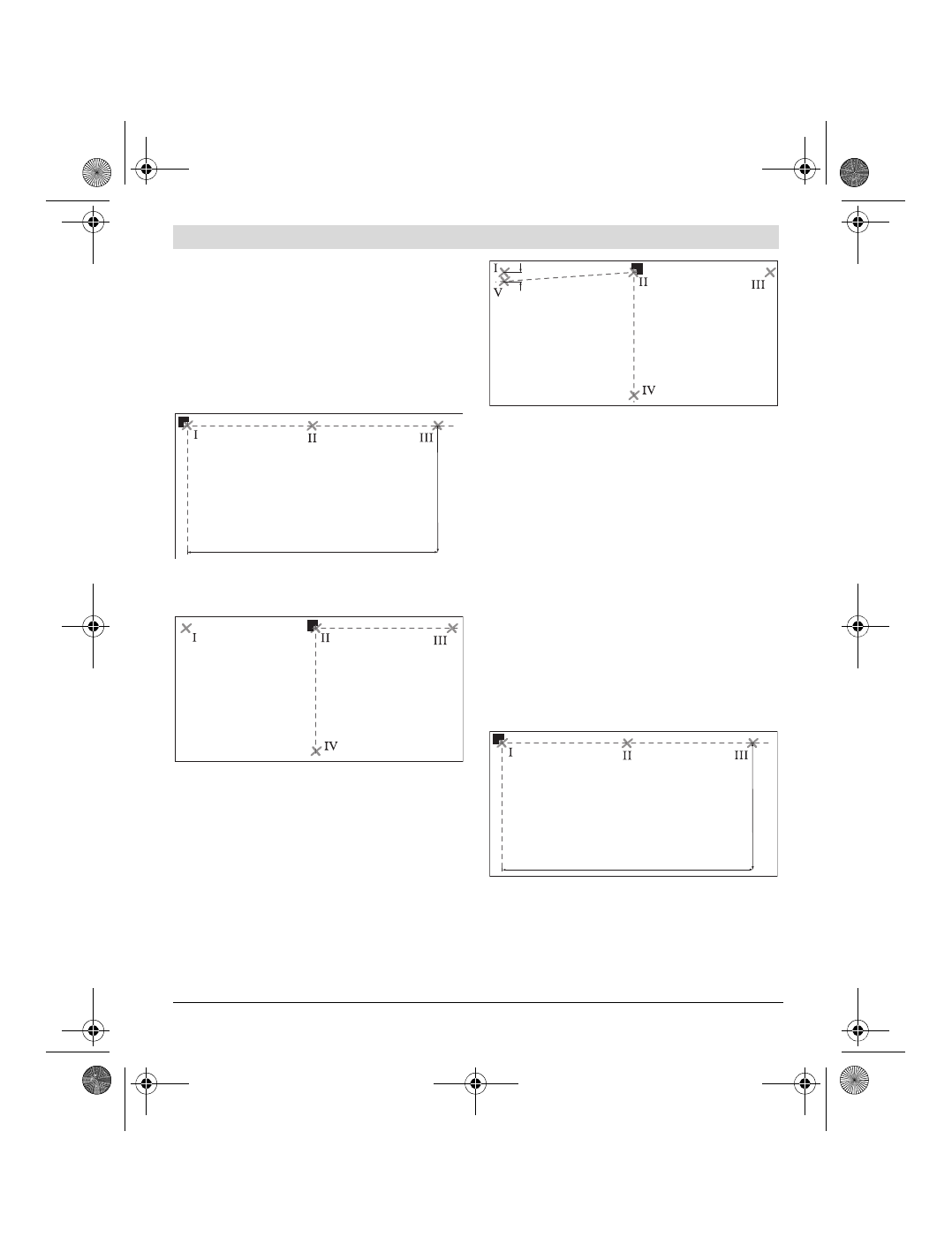

Kontroll av vinkelnoggrannheten mellan laserlinjerna
0° och 90°

– Placera mätverktyget ett hörn av mätytan. Koppla på

mätverktyget och rikta in det så att 0 °-laserlinjen följer
den långa sidan av mätytan och 90 °-laserlinjen den
korta sidan av mätytan.

– Märk upp laserlinjernas skärningspunkt på underlaget

(punkt

I

). Märk dessutom upp 0 °-laserlinjen på 5 m

avstånd (punkt

II

) och på 10 m avstånd (punkt

III

).

– Placera mätverktyget (utan att vrida det) på avståndet

5 m så att laserlinjernas skärningspunkt överensstäm-
mer med den uppmärkta punkten

II

 och 0 °-laserlinjen

löper genom punkt

III

.

Märk upp 90 °-laserlinjen på 5 m avstånd (punkt

IV

).

– Vrid mätverktyget 90 ° så att 0 °-laserlinjen löper

genom punkt

IV

.

Då ska laserlinjernas skärningspunkt överensstämma
med punkt

II

.

– Märk upp 90 °-laserlinjen på 5 m avstånd som punkt

V

så nära punkt

I

 som möjligt.

– Differensen

d

 mellan de båda punkterna

V

 och

I

 är 0 °-

laserlinjens och 90 °-laserlinjens faktiska avvikelse från
en rät vinkel.

På mätsträckan som är 2 x 5 m = 10 m får avvikelsen
uppgå till högst:  10 m x ± 0,2 mm/m = ± 2 mm.
Differensen

d

 mellan punkterna

I

 och

V

 får vara högst

2 mm.

Kontroll av vinkelnoggrannheten mellan laserlinjerna
0° och 45°

– Placera mätverktyget ett hörn av mätytan. Koppla på

mätverktyget och rikta in det så att 0 °-laserlinjen följer
den långa sidan av mätytan och 90 °-laserlinjen den
korta sidan av mätytan.

– Märk upp laserlinjernas skärningspunkt på underlaget

(punkt

I

). Märk dessutom upp 0 °-laserlinjen på 5 m

avstånd (punkt

II

) och på 10 m avstånd (punkt

III

).

10 m

5 m

d

10 m

5 m
