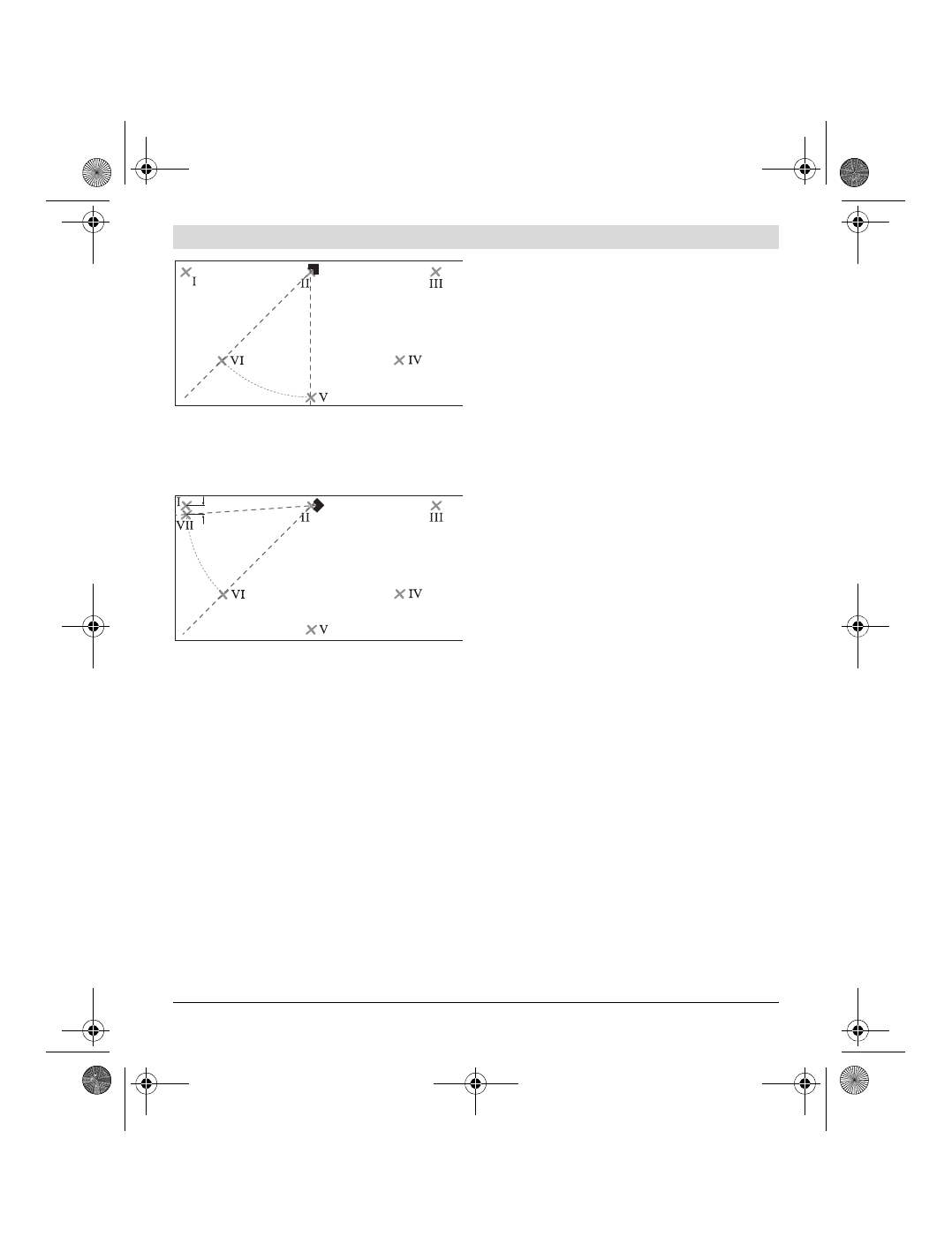

– Matavimo prietaisą pasukite 45 ° taip, kad 0 ° lazerio

linijos vidurys eitų per tašką

V

.

Lazerio linijų susikirtimo taškas turi būti taške

II

.

Pažymėkite 45 ° lazerio linijos vidurį 5 m atstumu kaip
tašką

VI

.

– Matavimo prietaisą pasukite 45 ° taip, kad 0 ° lazerio

linijos vidurys eitų per tašką

VI

.

Lazerio linijų susikirtimo taškas turi būti taške

II

.

– Pažymėkite 45 ° lazerio linijos vidurį 5 m atstumu kaip

tašką

VII

 kaip galima arčiau šalia taško

I

.

– Taškų

VII

 ir

I

 skirtumas

d

 rodo 0 ° ir 45 ° lazerio linijos

faktinę nuokrypą.

Esant  matavimo  atstumui  4 x 5 m = 20 m,  maksimali  lei-
džiamoji nuokrypa yra:  20 m x ± 0,4 mm/m* = ± 8 mm.
Skirtumas

d

 tarp taškų

I

 ir

VII

 turi būti ne didesnis kaip

8 mm.
* Vertė ± 0,4 mm/m gaunama prie kampo tikslumo
± 0,2 mm/m  pridėjus galimą paklaidą sukant 0,2 mm/m.

Darbo patarimai



Matavimo prietaisą visada pastatykite ant lygaus
paviršiaus arba pritvirtinkite ant lygios sienos.

Pa-

stačius ar pritvirtinus ant nelygaus pagrindo kampas
yra mažesnis už 45 ° ar 90 °.



Visada žymėkite tik lazerio linijos vidurį.

Kintant ats-

tumui lazerio linijos plotis taip pat kinta.



Išlyginimui niekada nenaudokite lazerio linijų, ku-
rias ant sienos meta ant grindų stovintis matavimo
prietaisas.

Matavimo prietaisas nėra savaime susini-

veliuojantis, todėl linijos ant sienos yra iškreiptos.



Atskaitos taškas plytelėms išlyginti yra lazerio lini-
jų, einančių tiesiai iš matavimo prietaiso, susikirti-
mo taškas P. Norint perkelti kampą, matavimo prie-
taisą šiame susikirtimo taške reikia pasukti, žr.
F pav.



Matavimo prietaisą pastatykite tik ant švarios išly-
ginimo plokštelės 10.

Ant nelygaus ar užteršto išlygi-

nimo plokštelės paviršiaus matavimo prietaiso negali-
ma lygiai pastatyti, todėl matavimo rezultatai gali būti
klaidingi.

Darbas su išlyginimo plokštele (žiūr. pav. D – E)

Naudodamiesi išlyginimo plokštele

10

 matavimo prietai-

są galite pastatyti ir ant nelygaus ar netvirto pagrindo.

Išlyginimo plokštelę

10

 taip pat galima naudoti kaip mata-

vimo prietaiso sieninį laikiklį. Išlyginimo plokštelę pritvir-
tinkite prie sienos ar nuožulnaus paviršiaus taip, kad ne-
nuslystų, pvz., varžtais (standartiniais). Kad išlyginimo
plokštelę lygiai pritvirtintumėte prie paviršiaus, naudokite
gulsčiuką.

Matavimo prietaiso uždėjimas ant išlyginimo plokšte-
lės:

 matavimo prietaisą magnetais

4

, esančiais apatinėje

dalyje, pridėkite prie išlyginimo plokštelės

10

. Išlyginimo

plokštelės viršutinėje pusėje esančios linijos padeda nu-
statyti matavimo prietaisą į tikslią padėtį. Norėdami per-
kelti 90 ° ar 45 ° kampus, išlyginimo plokštelę pridėkite
prie atskaitos krašto arba prie mūro iškyšos, o matavimo
prietaisą uždėkite taip, kaip pavaizduota išlyginimo plokš-
telės viršutinėje pusėje.

Darbas su lazerio nusitaikymo lentele ir lubų matavi-
mo plokštele (žr. pav. A)

Lazerio nusitaikymo lentelė

9

 arba lubų matavimo plokš-

telė

14

 pagerina lazerio spindulio matomumą, esant ne-

palankioms sąlygoms ir matuojant didesniu atstumu.

Lazerio nusitaikymo lentelės

9

 atspindinti pusė pagerina

lazerio linijos matomumą, o per permatomą dalį lazerio
liniją galima matyti ir iš užpakalinės lazerio nusitaikymo
lentelės pusės.

d
