 Ελληνικά |

93

Bosch Power Tools

1 609 92A 0L0 | (16.5.14)

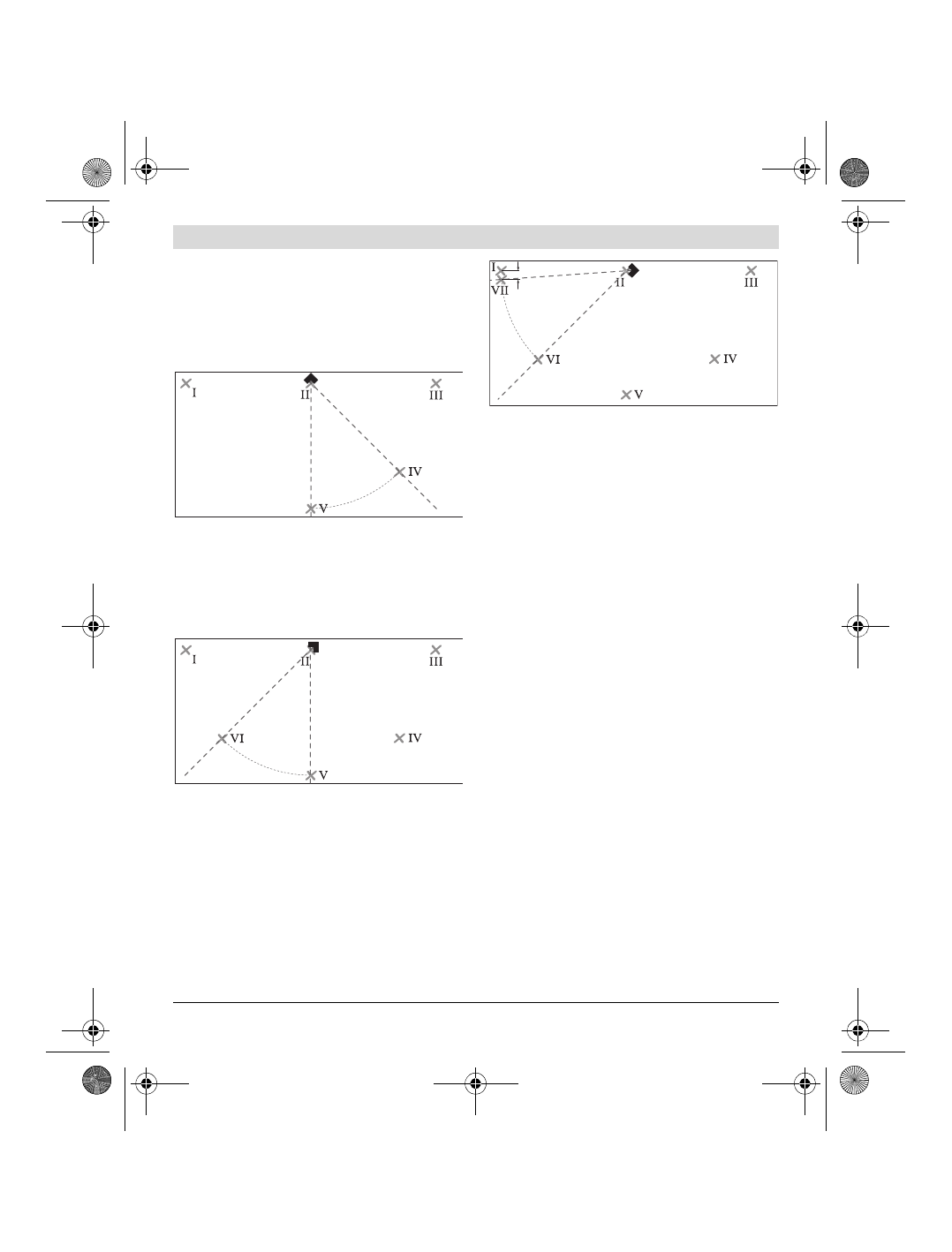

–  Θέστε το εργαλείο μέτρησης (χωρίς να το γυρίσετε)

κατά τέτοιο τρόπο σε απόσταση 5 m, ώστε το σημείο
διασταύρωσης των γραμμών λέιζερ να πέσει επάνω στο
ήδη σημαδεμένο σημείο

II

 και η γραμμή λέιζερ για 0 ° να

περνά μέσα από το σημείο

III

.

Σημαδέψτε τη γραμμή λέιζερ για 45 ° σε απόσταση 5 m
(σημείο

IV

).

– Γυρίστε το εργαλείο μέτρησης κατά 45 ° κατά τέτοιο τρό-

πο, ώστε η μέση της γραμμής λέιζερ για 0 ° να περνά μέ-
σα από το σημείο

IV

.

Το σημείο διασταύρωσης πρέπει να βρίσκεται ακόμη
επάνω στο σημείο

II

.

Σημαδέψτε τη γραμμή λέιζερ για 45 ° σε απόσταση 5 m,
σημείο

V

.

– Γυρίστε το εργαλείο μέτρησης κατά 45 °, κατά τέτοιο

τρόπο, ώστε η μέση της γραμμής λέιζερ για 0 ° να περνά
μέσα από το σημείο

V

.

Το σημείο διασταύρωσης πρέπει να βρίσκεται ακόμη
επάνω στο σημείο

II

.

Σημαδέψτε τη γραμμή λέιζερ για 45 ° σε απόσταση 5 m,
σημείο

VI

.

– Γυρίστε το εργαλείο μέτρησης κατά 45 °, κατά τέτοιο

τρόπο, ώστε η μέση της γραμμής λέιζερ για 0 ° να περνά
μέσα από το σημείο

VI

.

Το σημείο διασταύρωσης πρέπει να βρίσκεται ακόμη
επάνω στο σημείο

II

.

– Σημαδέψτε τη μέση της γραμμής λέιζερ για 45 ° σε από-

σταση 5 m, σημείο

VII

, όσο το δυνατόν πιο κοντά στο

σημείο

I

.

– Η διαφορά

d

 των δυο σημείων

VII

 και

I

 αποτελεί την

πραγματική απόκλιση από την ορθή γωνία της γραμμής
λέιζερ για 0 ° και της γραμμής λέιζερ για 45 °.

Σε μια διαδρομή μέτρησης 4 x 5 m = 20 m η μέγιστη επι-
τρεπτή απόκλιση ανέρχεται σε:
20 m x ± 0,4 mm/m* = ± 8 mm.
Έτσι, η μέγιστη διαφορά

d

 μεταξύ των δυο σημείων

I

 και

VII

 δεν επιτρέπεται να υπερβαίνει τα 8 mm.

* Η τιμή ± 0,4 mm/m αποτελείται από την ακρίβεια γωνίας
± 0,2 mm/m και από μια εφικτή ανασφάλεια 0,2 mm/m
από το γύρισμα του εργαλείου μέτρησης.

Υποδείξεις εργασίας



Να τοποθετείτε το εργαλείο πάντοτε επίπεδα (οριζό-
ντια) στο δάπεδο ή, ανάλογα, να το στερεώνετε επί-
σης επίπεδα στον τοίχο.

Σε περίπτωση μη επίπεδης

τοποθέτησης/στερέωσης η γωνία είναι μικρότερη από
45 ° ή, ανάλογα από 90 °.



Για το σημάδεμα να χρησιμοποιείτε πάντοτε το
κέντρο της γραμμής λέιζερ.

Το πλάτος της γραμμής

λέιζερ αλλάζει ανάλογα με την απόσταση.



Να μη χρησιμοποιήσετε ποτέ για ευθυγράμμιση τις
γραμμές λέιζερ τις οποίες προβάλλει το εργαλείο
μέτρησης στον τοίχο.

Το εργαλείο μέτρησης δεν αυτό-

χωσταθμείται και γι’ αυτό η γραμμή λέιζερ στον τοίχο εί-
ναι παραμορφωμένη.

d
