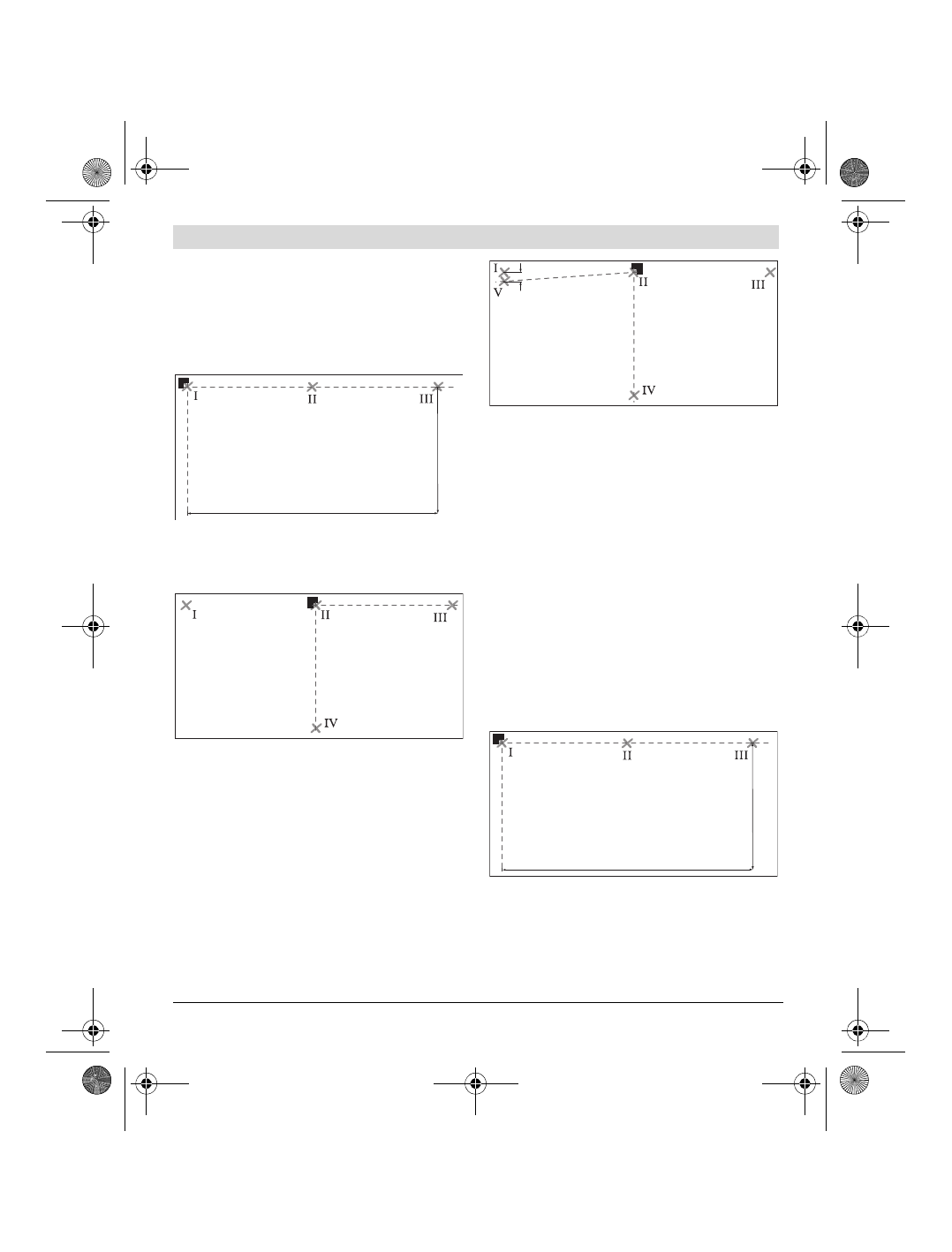

Kontrola úhlové přesnosti mezi laserovými přímkami
0 °  a  90 °

– Umístěte měřící přístroj do jednoho z rohů měřené plo-

chy. Měřící přístroj zapněte a vyrovnejte jej tak, aby
přímka laseru 0 ° probíhala podél delší strany měřené
plochy a přímka laseru 90 ° podél kratší strany měřené
plochy.

– Označte průsečík laserových přímek na podlaze

(bod

I

). Kromě toho označte střed laserové přímky 0 °

ve vzdálenosti 5 m (bod

II

) a ve vzdálenosti 10 m

(bod

III

).

– Postavte měřící přístroj (bez jeho otočení) do vzdále-

nosti 5 m tak, aby se průsečík laserových přímek sho-
doval s již označeným bodem

II

 a laserová přímka 0 °

probíhala bodem

III

.

Označte střed laserové přímky 90 ° ve vzdálenosti 5 m
(bod

IV

).

– Otočte měřící přístroj o 90 ° tak, aby střed laserové

přímky 0 ° probíhal bodem

IV

.

Průsečík laserových přímek musí i nadále ležet na
bodě

II

.

– Označte střed laserové přímky 90 ° ve vzdálenosti 5 m

jako bod

V

 co možná nejblíž u bodu

I

.

– Rozdíl

d

 obou bodů

V

 a

I

 udává skutečnou odchylku

laserové přímky 0 ° a laserové přímky 90 ° od pravého
úhlu.

Na  měřené  dráze  2 x 5 m = 10 m  činí  maximální  přípustná
odchylka:10 m x ± 0,2 mm/m = ± 2 mm.
Rozdíl

d

 mezi body

I

 a

V

 smí tedy činit nejvýše 2 mm.

Kontrola úhlové přesnosti mezi laserovými přímkami
0 °  a  45 °

– Umístěte měřící přístroj do jednoho z rohů měřené plo-

chy. Měřící přístroj zapněte a vyrovnejte jej tak, aby
přímka laseru 0 ° probíhala podél delší strany měřené
plochy a přímka laseru 90 ° podél kratší strany měřené
plochy.

– Označte průsečík laserových přímek na podlaze

(bod

I

). Kromě toho označte střed laserové přímky 0 °

ve vzdálenosti 5 m (bod

II

) a ve vzdálenosti 10 m

(bod

III

).

10 m

5 m

d

10 m

5 m
