électrique fixe, muni d’un fusible de protection de 16A courant nominal

(20A pour une puissance > 3700W). Le raccordement doit être effectué

avec des fils rigides de cuivre - câble 3x2, 5 mm² pour une puissance

totale de 3000W (câble 3x4.0 mm² pour une puissance > 3700W).
Le circuit d’alimentation doit être muni d’un dispositif de protection

intégré qui assure l‘isolation de l‘ensemble des pôles dans le cas de

surtension catégorie III.
Pour connecter le chauffe-eau à l’alimentation électrique vous devez

enlever le capot plastique (fig.2)
Les câbles d’alimentation doivent être branchés sur chaque borne

indiquée comme il suit:

 •

le fil de phase à symbole A ou A1 ou L ou L1

 •

le fil de neutre à symbole N (B ou B1 ou N1)

 •

La connexion du fil de protection au raccord fileté, marqués avec le

signe est impératif

⏚

.

Après le raccordement remonter le capot plastique!

Explication figure 3:

TS - thermocouple; TR/EC - molette de régulation/

 bloc électronique

; S -

sonde

; R - résistance; F - bride

V.

PROTECTION CONTRE LA CORROSION - ANODE EN MAGNESIUM

L’anode en magnésium sert à protéger l’intérieur du ballon d’eau contre

la corrosion. Elle se détruit avec le temps et il faut la remplacer. Son

remplacement est pour le compte du client. Un examen régulier de l’usure

de l’anode par un technicien agréé est recommandé pour assurer la

longue vie et le bon fonctionnement de votre chauffe-eau. Pour effectuer

le remplacement, contacter un service agréé ou un technicien qualifié!

VI.

MODE D‘EMPLOI

Cet appareil dispose de quatre modes de fonctionnement principaux:

« Veille », « Chauffage » - pour maintenir la température définie, « Smart

Control » - un mode d’auto-apprentissage continu avec sélection

automatique de la température de chauffage quel que soit le mode de

fonctionnement actif et : « Smart Home » - pour une surveillance et un

contrôle à distance.
Les options supplémentaires qui sont offertes ce sont la présence d'un

bip sonore lorsque vous enfoncez les boutons, la protection antigel du

chauffe-eau, la fonction « Anti-légionelles ».

1.

Mise en marche du chauffe-eau

Avant de mettre le chauffe-eau sous tension assurez-vois que l’appareil

est raccordé correctement au réseau d’alimentation électrique et il est

plein d’eau. Le chauffe-eau peut être mis en fonctionnement depuis un

dispositif intégré dans l’installation électrique, décrit dans paragraphe

3.3 du point IV ou en branchant le câble d’alimentation dans la prise de

courant (si votre modèle est équipé d’une fiche).

2.

Description du panneau de commande de l’appareil

4

2

5

6

1

3

Le panneau de commande de l'appareil affiche des informations sur le

fonctionnement et l'état du chauffe-eau.

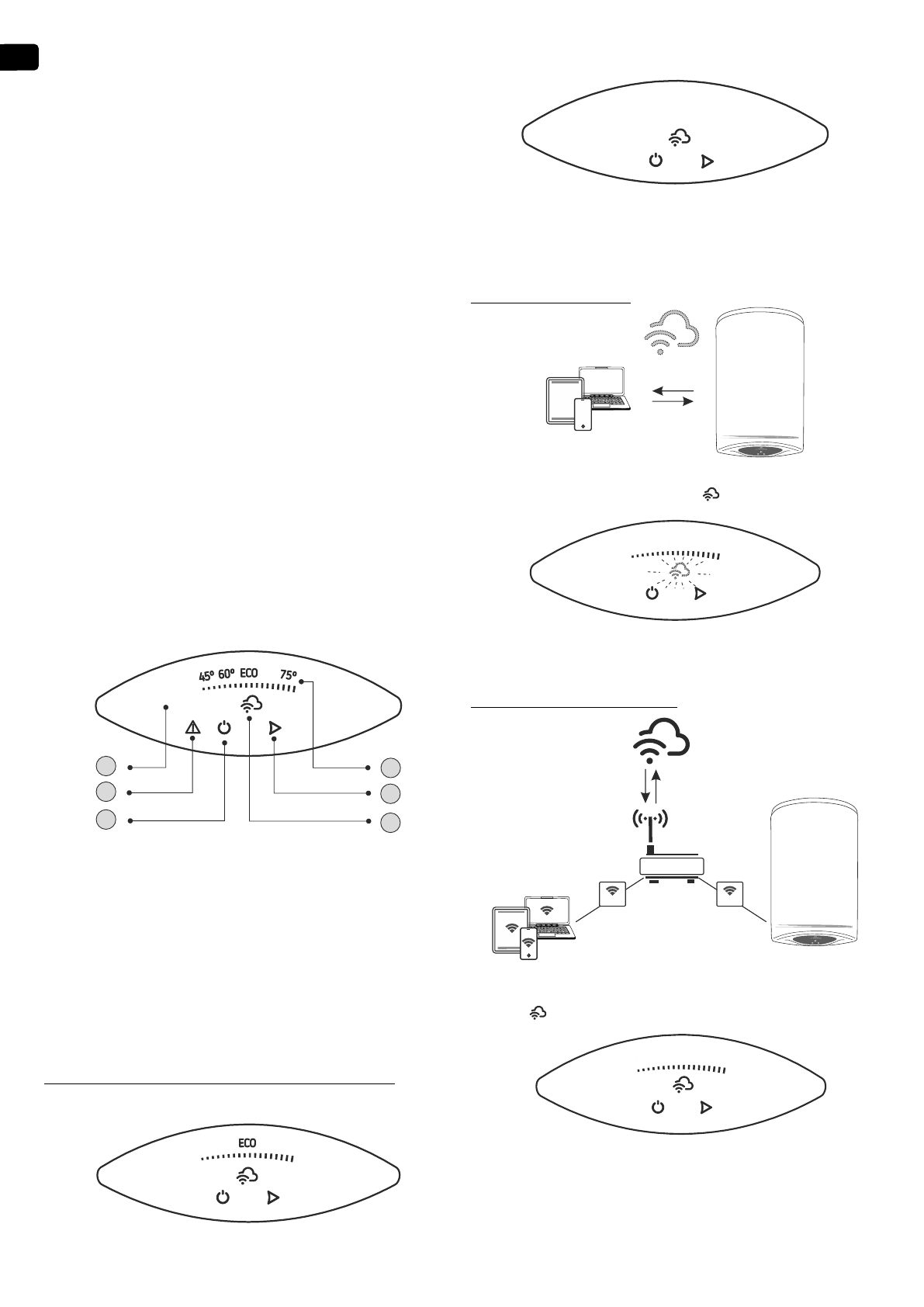

Désignation des boutons et des éléments :

❶

 - Panneau de contrôle

❷

 - Indicateur /voyant/ d'un problème enregistré

❸

 - Bouton /voyant/ « Veille » /„Standby”/ "ON";

❹

 - Indicateur /voyant/ du module Wi-Fi

❺

 - Bouton pour le choix du mode de fonctionnement

❻

 - Indicateur /voyant/ de la température de consigne de l’eau et de la

température réelle de l’eau.

3.

Réglages et commande de l’appareil

Branchement de la commande électronique de l’appareil

Appuyez le bouton



 pour brancher la commande de l’appareil. Sur le

panneau de contrôle apparaît de mode de travail prédéfini.

Appuyez de nouveau le bouton



 pour débrancher la commande

électrique. Le mode « Veille » /“Standby”/ est activé et l’appareil se met

automatiquement en marche sous le mode « Antigel ».  Sur le panneau

de contrôle reste allumé le bouton

,

le bouton

⯈

 et l’indicateur /

voyant/ de la connexion Wi-Fi.

•

Indicateur /voyant/ de la connexion Wi-Fi

Les appareils dotés d'une unité de communication Wi-Fi intégrée peuvent

se connecter à un système de contrôle et de surveillance à distance en

temps réel. Grâce à l'indicateur /voyant/ du module Wi-Fi, vous avez des

informations sur l'activité de la connexion.

Le voyant s'allume en permanence lorsqu'il existe une connexion Wi-Fi à

l'appareil et clignote lorsque la connexion est déconnectée.

Commande locale (Indoor)

Pour les appareils conçus pour fonctionner avec une connexion locale sans
nécessiter de connexion Internet, le symbole -

clignote

.

L'appareil est accessible via des appareils mobiles (téléphone,

tablette, ordinateur). Vous trouverez des instructions détaillées sur

le fonctionnement à distance de l’appareil dans le manuel "Notice

d’utilisation de module de communication intégré (Wi-Fi)" fourni avec

votre appareil.

Commande par Internet (Outdoor)

WLAN

WLAN

router

Pour les appareils conçus à travailler avec des réseaux à Wi-Fi et une

connexion avec l’internet, l’indicateur /voyant/ est présenté avec le

symbole -

.

Vous trouverez des instructions détaillées sur le fonctionnement à

distance de l’appareil dans le manuel "Notice d’utilisation de module de

communication intégré (Wi-Fi)" fourni avec votre appareil.

Si l'indicateur /voyant/ Wi-Fi n'est pas disponible sur votre panneau

de commande, vous disposez d'un modèle de base pour cette gamme

d’appareils. Vous pouvez gérer votre appareil en mode « Commande

manuelle » via le panneau de contrôle.
