PL

instalacji elektrycznej oraz wyposażone w bezpiecznik prądu znamionowego

zaznaczony na nominalny prąd 16 A (20 A dla mocy podgrzewacza > 3700

W). Połączenie powinno być wykonane z użyciem jednodrutowych (twardych)

miedzianych przewodów - kabel 3 x 2,5 mm² do całościowej mocy 3000 W (kabel

3 x 4.0 mm² do całościowej mocy > 3700 W).

W elektrycznym konturze zasilania podgrzewacza musi być wbudowane

urządzenie, które zapewni rozdzielenie wszystkich biegunów w warunkach

nadmiaru napięcia kategorii III.

Aby montować zasilający przewód elektryczny do podgrzewacza,nalezy usunąć

plastykową pokrywkę (rys.2).

Podłączanie przewodów doprowadzących prąd należy przeprowadzić w

nastepujący sposób:

 •

fazowy do oznaczenia A albo A1 albo L albo L1.

 •

neutralny do oznaczenia N (B albo B1 albo N1)

 •

Obowiązkowe jest złączenie przewodu ochronnego do śrubowego

połączenia, oznaczone znakiem

⏚

.

Po montażu, plastikową pokrywkę należy zamknąć!

Wyjaśnienie do fig.3: TS – termowyłącznik; TR/EC – termoregulator/

blok elektroniczny; S – Czujnik; R – grzejnik; F – flansza

V.

OCHRONA ANTYKOROZYJNA – ANODA MAGNEZOWA

Anoda magnezowa chroni wewnętrzną powierzchnię zbiornika od

korozji. Jest to część, która się zużywa i dlatego trzeba ją okresowo

wymieniać.
W celu długotrwałej i i bezawaryjnej eksploatacji podgrzewacza,

producent rekomenduje okresowe badania stanu anody magnezowej

przez wykwalifikowanych instalatorów i cykliczną jej wymianę podczas

przeglądów urządzenia. W celu przeprowadzenia wymiany, prosimy o

kontakt z autoryzowanymi serwisami!

VI.

PRACA Z NARZĘDZIEM

Urządzenie dysponuje czterema trybami pracy: „Stand by“,

„Podgrzewanie“ – do utrzymania zadanej temperatury, „Smart

Control“ – tryb ciągłego samokształcenia z automatycznym wyborem

temperatury podgrzewania niezależnie od aktywnego trybu pracy,

oraz „Smart Home“ – do zdalnego monitorowania i sterowania.
Dodatkowe funkcje to obecność sygnału dźwiękowego w razie

naciśnięcia przycisków, zabezpieczenie przed zamarznięciem bojlera,

funkcja „Antilegionella

1.

Podłączenie elektrycznego ogrzewacza wody

Przed tym jak po raz pierwszy włączyć sprzęt należy sprawdzić czy

został on podłączony do sieci elektrycznej w prawidłowy sposób oraz

czy został wypełniony wodą. Podłączenie elektrycznego ogrzewacza

wody dokonuje się za pomocą przełącznika wbudowanego podczas

montażu, jak podano w punkcie 3.3. paragrafu IV, albo podłączeniem

wtyczki do gniazdka.

2.

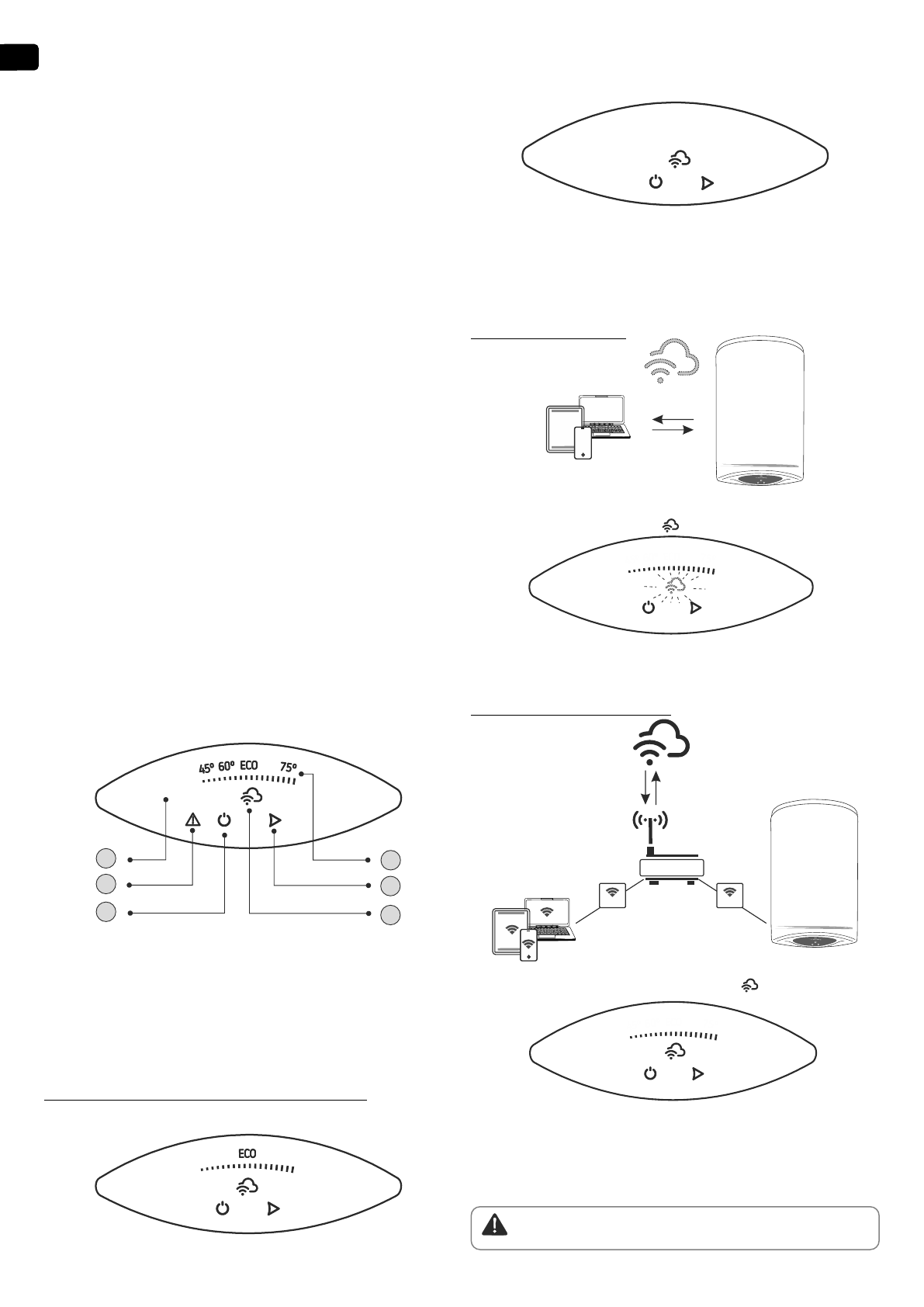

Opis panelu sterowania urządzenia

4

2

5

6

1

3

Na panelu sterowania urządzenia wyświetlana jest informacja o pracy

i stanie bojlera.

Oznakowanie przycisków i elementów:

❶

 – Panel sterowania

❷

 - Wskaźnik zarejestrowanego problemu

❸

 – Przycisk „Stand by“ / „ON“;

❹

 - Wskaźnik modułu Wi-Fi

❺

 – Przycisk wyboru trybu pracy

❻

 - Wskaźnik zadanej i rzeczywistej temperatury wody:

3.

Ustawienia i sterowanie urządzenia

Włączenie sterowania elektronicznego urządzeniem

Nacisnąć przycisk



 by włączyć sterowanie urządzeniem.  Na panelu

sterowania wyświetlany jest ustawiony tryb pracy.

Nacisnąć ponownie przycisk



 by wyłączyć sterowanie elektroniczne.

Tryb „Stand by“ jest włączony i urządzenie automatycznie wchodzi w tryb

„Przeciw zamarznięcia“  Na panelu sterowania przycisk

, przycisk ⯈

i

wskaźnik sieci Wi-Fi zostają podświetlane.

•

Wskaźnik sieci Wi-Fi

Urządzenia z wbudowanym modułem komunikacyjnym Wi-Fi

mają możliwość połączenia się z systemem zdalnego sterowania i

monitorowania w czasie rzeczywistym. Za pomocą wskaźnika modułu

Wi-Fi Państwo otrzymają informację o aktywności połączenia.
Wskaźnik świeci w sposób ciągły, kiedy jest połączenie Wi-Fi z urządzeniem,

i miga, kiedy połączenie zostaje przerwane.
Sterowanie lokalne (Indoor)

Dla urządzeń projektowanych do połączenia lokalnego bez potrzeby

połączenia z Internet, symbolem

 miga.

Dostęp do bojlera można wykonać za pomocą urządzeń mobilnych

(telefonu, tabletu, komputera). Szczegółową instrukcję obsługi urządzenia

można znaleźć w instrukcji " Instrukcja korzystania z bezprzewodowego

modułu komunikacyjnego (Wi-Fi)" dostarczonej z urządzeniem.
Sterowanie przez Internet(Outdoor)

WLAN

WLAN

router

Dla urządzeń projektowanych do pracy w sieciach Wi-Fi i do połączenia z

Internet, wskaźnik wyposażony jest symbolem -

.

Szczegółową instrukcję sterowania urządzeniem przez Internet można

znaleźć w instrukcji „Instrukcja korzystania z bezprzewodowego modułu

komunikacyjnego (Wi-Fi) “ dostarczonej z urządzeniem.

W przypadku gdy na panelu sterowania nie ma wskaźnika sieci Wi-

Fi, oznacza to, że Państwo dysponują modelem bazowym z tej gamy.

Państwo mogą obsługiwać urządzenie w trybie „Ręcznego sterowania“ za

pomocą panelu sterowania.

Uwaga!

 Żeby wyjść z trybu „do zdalnego monitorowania i

sterowania” , należy nacisnąć przycisk

⯈

.
