Uređaj mora biti spojen na zaseban strujni krug od stacionarne

električne instalacije, osiguran osiguračem sa objablenom nominalnom

strujom 16А (20A za snagu > 3700W). Veza se ostvaruje s mjedenim

jednožilnim (čvrsti) kablovima - kabel 3x2,5 mm²za ukupnu snagu

3000W (kabel 3x4.0 mm²za snagu > 3700W).
U električnu shemu napajanja mora se ugraditi uređaj koji osigurava

razdvajanje svih polova u uvjetima hiper napona kategorije III.
Da bi se napojni električni kabl povezao na bojler, potrebno je skinuti

plastični poklopac (sl. 2).
Povezivanje žica napajanja treba da bude u skladu sa oznakama na

terminalima kao što sledi:

 •

fazovi na oznaku А1 ili L ili L1.

 •

neutralni na oznaku N (B ili B1 ili N1)

 •

Obvezno je sigurnosni provodnik povezati s navojnim spojem

označenim s.

⏚

.

Nakon ugradnje ponovno vratiti plastični poklopac na mjesto!

V.

Objašnjenje uz sl. 3: TS – termoprekidač; TR/EC – termoregulator/

elektronički blok; S –

senzor

 ; R – grijalica; F – prirubnica;

VI.

ZAŠTITA OD KOROZIJE - ZAŠTITNA MAGNEZIJSKA ANODA

Zaštitna magnezijumska anoda štiti unutarnju površinu spremnika za

vodu od korozije.

Ona je dio koji zbog habanja podliježi periodičkoj zamjeni.
U cilju produljenja radnog vijeka i sigurne uporabe bojlera proizvođač

preporuča periodičku kontrolu stanja zaštitne magnezijske anode od

ovlaštenog servisera i zamjenu u slučaju potrebe. To se može obaviti

za vrijeme periodičke profilakse uređaja. Za zamjenu stupiti u kontakt s

ovlaštenim serviserima!

VII.

RUKOVANJE UREĐAJEM.

Ovaj uređaj ima četiri glavna načina radа: "Stand by", "Grijanje" - za

održavanje postavljene temperature, "Smart Control" - kontinuirani

način samo-učenja s automatskim odabirom temperature grijanja bez

obzira na aktivni način rada i : Smart Home " - za daljinsko nadgledanje

i kontrolu.

Dodatni dodaci su postojanje zvučnog signala prilikom pritiska na

tipke, zaštita od smrzavanja kotla, funkcija „Antilegionella".

1.

Uključivanje električnog bojlera

Prije prvog uključivanja uređaja provjerite je li pravilno spojen na

električnu mrežu i da li je pun vodom. Uključivanje bojlera se ostvaruje

preko ugrađenog u instalaciji uređaja opisan u poglavlju 3.3 stavak IV ili

povezivanje utikača u utičnicu (ako model ima kabel s utikačem).

2.

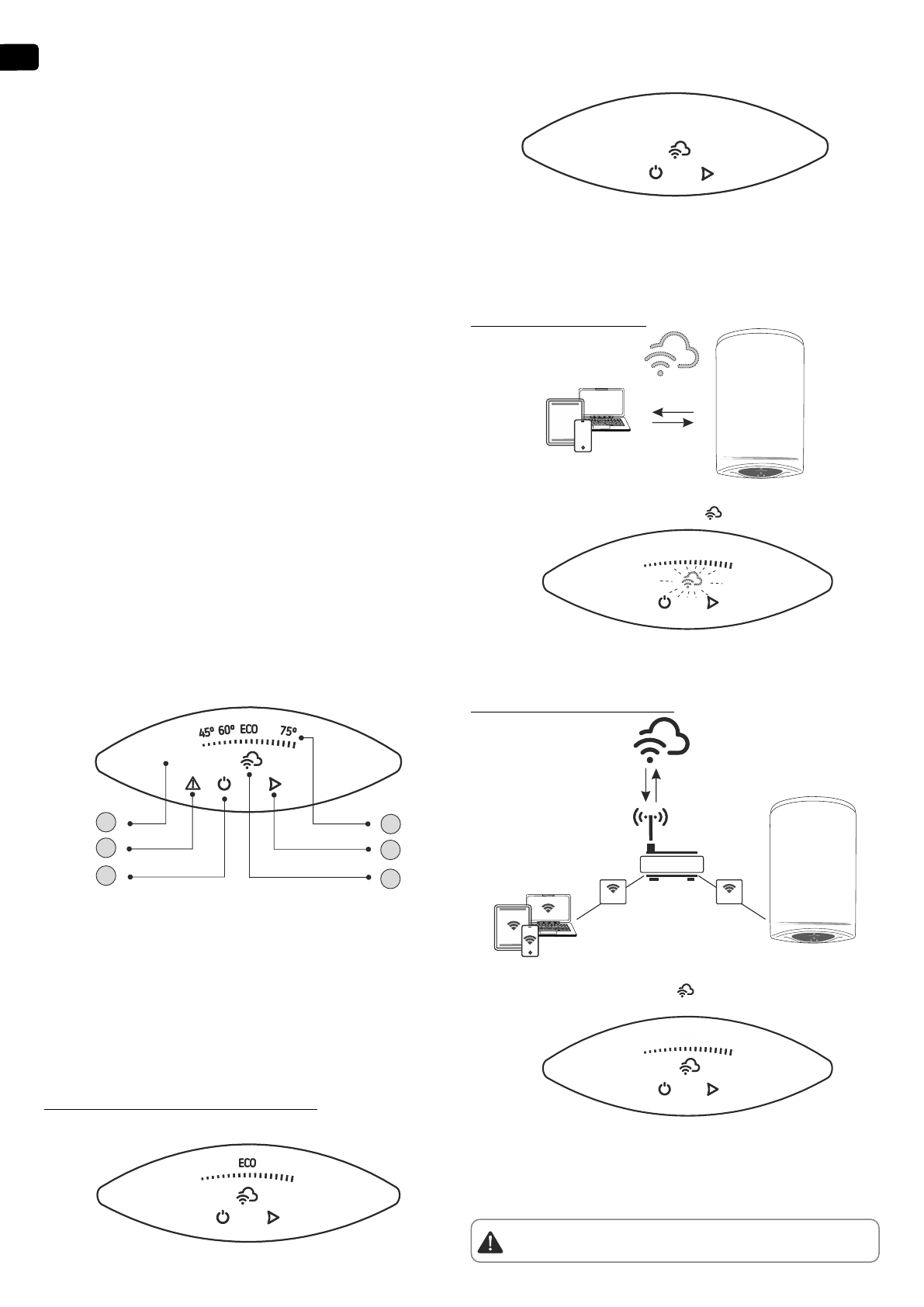

Opis kontrolne ploče za upravljanje uređajem

4

2

5

6

1

3

Upravljačka ploča uređaja prikazuje podatke o radu i stanju bojlera.

Oznaka gumba i elemenata:

❶

 - Upravljačka ploča

❷

 - Pokazatelj registriranog problema

❸

 - Gumb „Stand by”/ "ON";

❹

 - Pokazatelj Wi-Fi modula

❺

 - Gumb za odabir načina rada

❻

 - Indikatori postavljene i stvarne temperature vode:

3.

Postavke i kontrole uređaja

Uključite elektroničko upravljanje uređajem

Pritisnite gumb



 da biste uključili kontrolu uređaja. Postavljeni način rada

prikazan je na upravljačkoj ploči.

Pritisnite gumb ponovo



 za isključivanje e-uprave. Aktivira se režim

“Stand By” a uređaj automatski prelazi u način  “Zaštita protiv smrzavanja”.

Na upravljačkoj ploči svijetli kontrolni gumb

,

gumb

⯈

 I indikator Wi-Fi

veze.

•

Indikatorska lampica Wi-Fi veze

Uređaji s ugrađenim Wi-Fi komunikacijskim uređajem imaju mogućnost

povezivanja sa sustavom daljinskog upravljanja i nadgledanja u stvarnom

vremenu. Pomoću indikatora Wi-Fi modula imate informacije o aktivnosti

veze.

Indikator neprekidno svijetli kada postoji Wi-Fi veza s uređajem, a treperi

kad je veza prekinuta.

Lokalno upravljanje (Indoor)

Za uređaje namijenjene za rad s lokalnom vezom bez potrebe za

internetskim povezivanjem, simbolom  -

 treperi.

Uređaju se može pristupiti putem mobilnih uređaja (telefon, tablet,

računalo). Detaljne upute za daljinski rad jedinice mogu se naći u

priručniku " Uputa za korištenje ugrađenog bežičnog komunikacijskog

modula (Wi-Fi)", koji možete naći u kompletu vašeg uređaja.

Upravljanje internetom (Outdoor)

WLAN

WLAN

router

Za uređaje dizajnirane za rad s Wi-Fi mrežama i internetskom vezom,

indikator je predstavljen simbolom -

.

Detaljne upute za daljinski rad jedinice mogu se naći u priručniku " Uputa

za korištenje ugrađenog bežičnog komunikacijskog modula (Wi-Fi)", koji

možete naći u kompletu vašeg uređaja.

Ako Wi-Fi indikator nije dostupan na vašoj upravljačkoj ploči, imate

osnovni model za ovaj raspon uređaja. Uređajem možete upravljati u

„Ručno upravljanje“ putem upravljačke ploče.

Upozorenje!

 Izlaz iz načina rada  "za daljinsko nadgledanje i

kontrolu" morate pritisnuti gumb

⯈.
