28

IT

16А (20A per una potenza > 3700W). La connessione viene effettuata tramite

conduttori (duri) di rame che hanno solo un filo – un cavo di 3x2,5 mm²per una

potenza totale di 3000W (un cavo di 3x4.0 mm²per una potenza > 3700W).

Nel contorno elettrico di alimentazione dell’apparecchio deve essere montato

un apparecchio assicurante l’interruzione di tutti i poli nelle condizioni di

ipertensione di III categoria.

Per montare il conduttore elettrico di alimentazione allo scaldabagno, è

necessario smontare il coperchio di plastica (fig. 2).

Il collegamento dei conduttori di alimentazione dovra corrispondere alle

segnalazioni sui terminali come segue:

 •

quello di fase verso indicazione A, А1, L oppure L1.

 •

quello neutro verso indicazione N (B, B1 oppure N1)

 •

È obbligatorio collegare il conduttore di protezione alla giuntura a vite,

indicata con il segno

⏚

.

Dopo montaggio il coperchio di plastica si rimette a posto!

Precisazione alla fig. 3:
TS - interruttore termico; TR/EC - regolatore termico/ blocco elettronico; S -

Sensore; R - riscaldatore; F - flangia.

PROTEZIONE ANTICORROSIVA - ANODO DI MAGNESIO

L’anodo di magnesio protegge in aggiunta la superficie interna del

serbatoio d’acqua dalla corrosione. Esso rappresenta un elemento che si

consuma facilmente, sottoposto a un cambiamento periodico. Al fine di

ottenere un lungo e sicuro utilizzo del vostro scaldabagno, il produttore

raccomanda di far fare visite periodiche, delle condizioni dell’anodo di

magnesio, da un tecnico competente e, se necessario sostituirlo. Ciò

può avvenire durante la profilassi periodica dell’apparecchio. Per la

sostituzione è sufficiente rivolgersi ad un Centro Assistenza Autorizzato!

V.

OPERAZIONI CON L’APPARECCHIO

Questo apparecchio ha quattro principali modalità di lavoro: "Stand

by", “Riscaldamento” - per il mantenimento della temperatura

impostata, "Smart Control" - modalità di autoapprendimento continuo

con selezione automatica della temperatura di riscaldamento

indipendentemente dalla modalità attiva di lavoro, e “Smart Home " -

per monitoraggio e comando a distanza.

Come extra supplementari si possono indicare: la presenza di segnale

acustico, quando si premano i tasti, protezione da gelo del boiler, la

funzione “Antilegionella”.

1.

Accendere la caldaia elettrica

Prima di avviare l’apparecchio assicurarsi che sia correttamente

collegato alla rete elettrica e pieno di acqua. L’accensione della caldaia

avviene tramite un dispositivo integrato all’istallazione come descritto

nella sezione 3.3 del paragrafo IV o tramite connessione tra la spina e la

presa di corrente (se il modello ha un cavo con la spina).

2.

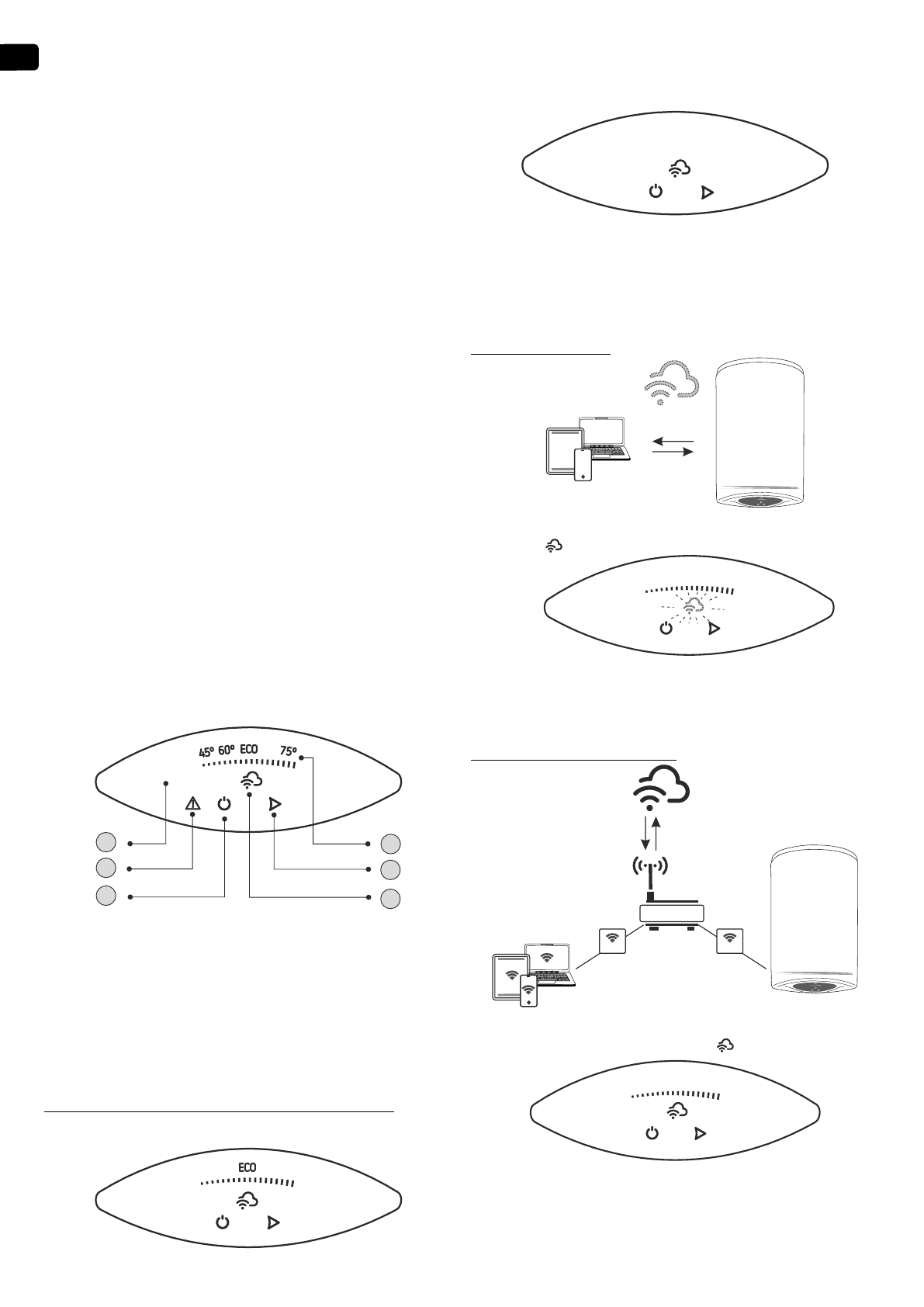

Descrizione del pannello di comando dell'apparecchio

4

2

5

6

1

3

Sul pannello di controllo dell'apparecchio esce informazione per il

lavoro e lo stato del boiler.
Designazione di pulsanti ed elementi:

❶

 – Pannello di controllo

❷

 – Indicatore del problema registrato

❸

 - Pulsante „Stand by”/ "ON";

❹

 – Indicatore del modulo  Wi-Fi

❺

 – Pulsante per l’impostazione di modalità di lavoro

❻

 – Indicatore della temperatura impostata e reale dell'acqua

3.

Impostazioni e comando dell'apparecchio

Come accendere il comando elettronico dell'apparecchio

Premere pulsante



 per accendere il comando dell'apparecchio. Sul

pannello di controllo esce la modalità di lavoro impostata.

Premere di nuovo il pulsante



 per spegnere il comando elettronico.

Si attiva la modalità  “Stand By”  e l'apparecchio automaticamente entra

in modalità “Antigelo” . Sul panello di controllo rimane illuminato il

pulsante

,

pulsante

⯈

 e l'indicatore della rete Wi-Fi.

•

Indicatore di rete Wi-Fi

Gli apparecchi con il dispositivo integrato di Wi-Fi hanno la possibilità di

collegamento con il sistema di comando a distanza e di monitoraggio

in tempo reale. Tramite l'indicatore del modulo Wi-Fi potete avere

informazione sull'attività della rete.
L'indicatore rimane sempre illuminato, quando la rete Wi-Fi è collegata e

lampeggia, quando la rete è interrotta.
Comando locale (Indoor)

Per gli apparecchi previsti per il lavoro con la rete locale senza internet,

L'indicatore -

lampeggia

.

L'accesso all'apparecchio si può realizzare tramite dispositivi mobili

(telefono, tablet, computer). Istruzioni dettagliate per il lavoro a

distanza potete trovate nell'istruzione " Istruzioni per l'uso del modulo

di comunicazione wireless integrato (Wi-Fi)", consegnata con il vostro

apparecchio.

Comando tramite internet (Outdoor)

WLAN

WLAN

router

Per gli apparecchi, che lavorano con rete Wi-Fi e collegamento internet,

l'indicatore è rappresentato con il simbolo -

.

Istruzioni dettagliate per il lavoro tramite internet potete trovate

nell'istruzione " Istruzioni per l'uso del modulo di comunicazione wireless

integrato (Wi-Fi)", consegnata con il vostro apparecchio.
Se l'indicatore per la rete Wi-Fi manca sul pannello di controllo, allora voi

disponete del modello base di questo gamma di prodotti. Potete gestire

l'apparecchio in modalità “Comando manuale” sul pannello di comando.
