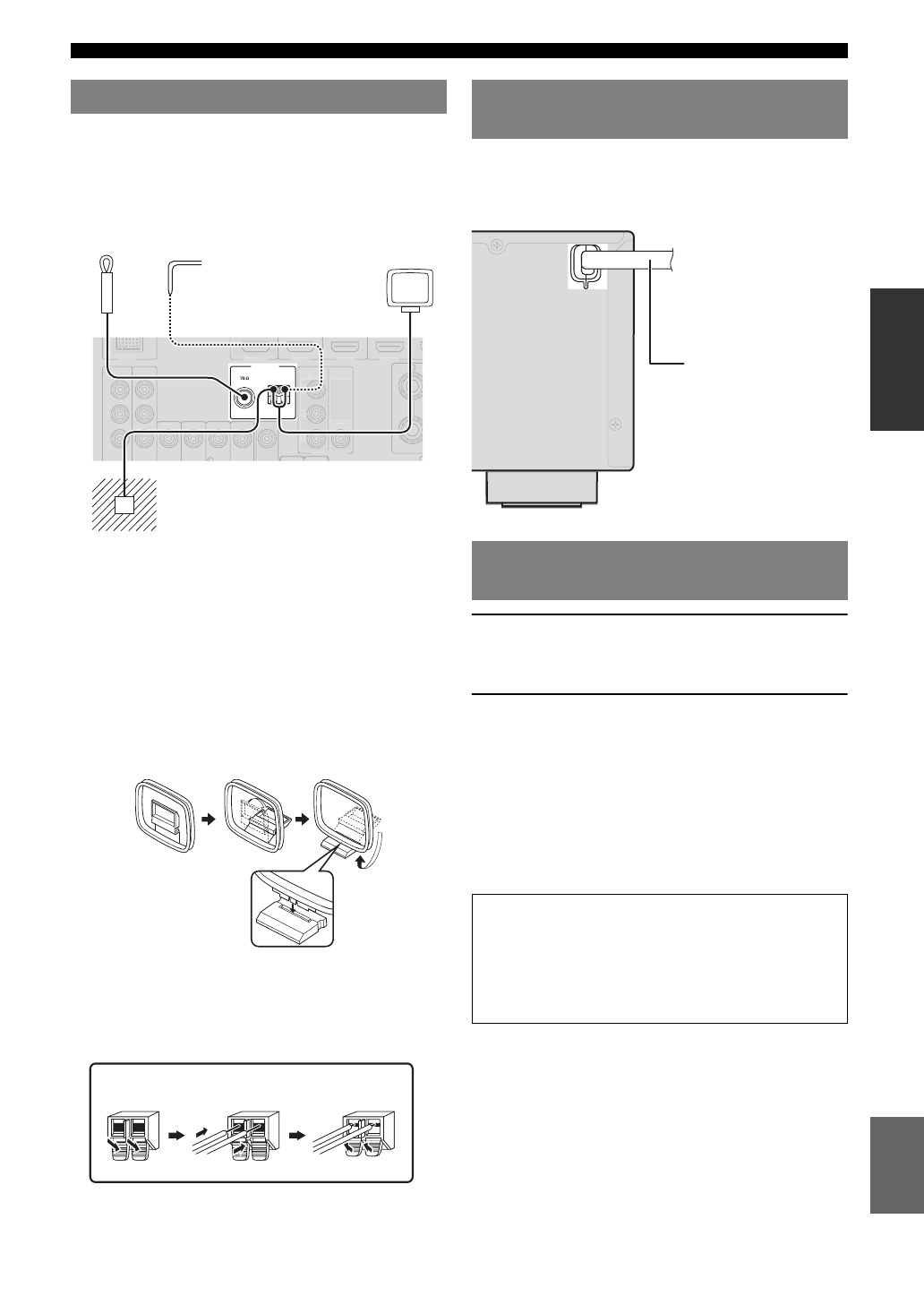

Комнатная FM-антенна и рамочная AM-антенна
поставляются с данным аппаратом. Подключите
данные антенны надлежащим образом к
соответствующим гнездам.

y

•

Прилагаемые антенны являются достаточно чувствительными
для обеспечения хорошего приема.

•

Разместите рамочную AM-антенну на достаточном расстоянии
от данного аппарата.

•

Если не удастся добиться хорошего приема, рекомендуется
использовать наружную антенну. Для получения более
подробной информации обратитесь к ближайшему
авторизованному дилеру или в сервисный центр Yamaha.

•

Всегда используйте рамочную AM-антенну, даже если
подключена наружная антенна.

Сборка рамочной AM-антенны

Подключение рамочной AM-антенны

Провода рамочной AM-антенны не имеют
полярности. Можно подключить любой из них к
терминалу AM, а другой - к терминалу GND.

После завершения всех подключений вставьте
вилку силового кабеля данного аппарата в
настенную розетку переменного тока.

1

Нажмите кнопку

A

STANDBY/ON

 (или

f

POWER

) для включения данного

аппарата.

2

Снова нажмите кнопку

A

STANDBY/ON

(или

f

POWER

) для выключения данного

аппарата (в режим ожидания).

y

•

Для подготовки к воспроизведению данному аппарату
необходимо несколько секунд.

•

Данный аппарат также можно включить, нажав кнопку

I

SCENE

 (или

k

SCENE

).

•

Данный аппарат потребляет небольшое количество энергии
даже в режиме ожидания. Рекомендуется отключать силовой
кабель от настенной розетки переменного тока.

Подключение FM- и AM-антенн

UNBAL.

FM

GND AM

ANTENNA

P

R

P

B

Y

COMPONENT

VIDEO

DOCK

VIDEO

P

R

P

B

Y

VIDEO

HDMI

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

OUT

VIDEO

MONITOR OUT

F

COMPONENT

Наружная АМ-антенна
Подключите провод с
виниловым покрытием
длиной от 5 до 10 м и
протяните его наружу
(используйте рамочную
AM-антенну вместе с этой
антенной).

Заземление (терминал GND)
Терминал GND не предназначен для
заземления на землю.
Чтобы уменьшить помехи, подключите
стержень для заземления или провод с
виниловым покрытием и медной пластиной на
конце, и углубите его во влажную землю.

Комнатная
FМ-антенна

Рамочная
АМ-антенна

Нажмите и

держите

Отпустите

Вставьте

Подключение силового
кабеля

Включение и выключение
аппарата

Предупреждение

Не вынимайте вилку данного аппарата из
розетки до тех пор, пока он находится во
включенном состоянии. Это может привести к
повреждению данного аппарата или неверному
сохранению его настроек.

К настенной розетке
переменного тока

Силовой кабель
