Названия компонентов и их функции

Ру
сс
к

и

й

ВВЕДЕНИЕ

ÄÎÏÎËÍÈÒÅË

ÜÍÀß

ÈÍ
ÔÎÐÌ

À

ÖÈß

ÏÐÈËÎÆÅÍ

ÈÅ

ÏÎÄÃ
ÎÒ
ÎÂ
ÊÀ

ÎÑÍÎÂÍÛÅ

ÎÏÅÐÀÖÈÈ

ÄÎÏÎËÍÈÒÅËÜÍÛÅ

ÎÏÅÐÀÖÈÈ

a

DOCK терминал

Для подключения дополнительной универсальной док-
станции Yamaha iPod (YDS-11) или беспроводного
Bluetooth-приемника (YBA-10) (см. стр. 16).

b

HDMI OUT/HDMI 1-4

Для подключения HDMI-совместимого видеомонитора
или внешних компонентов к входам HDMI 1-4
(см. стр. 15).

c

ANTENNA гнездо

Для подключения к поставляемым антеннам FM и AM
(см. стр. 17).

d

SPEAKERS терминал

Для подключения правой и левой фронтальных
колонок, центральной колонки и колонок
окружающего звучания (см. стр. 11).

e

AV 1-6

Для подключения внешних компонентов к аудио/
видеовходам 1-6 (см. стр. 15).

f

AV OUT

Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).

g

AUDIO 1/2

Для подключения внешних компонентов к аудиовходам
1-2 (см. стр. 16).

h

MONITOR OUT

Вывод видеосигналов с данного аппарата на
видеомонитор, например, на телевизор (см. стр. 14).

i

AUDIO OUT

Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).

j

PRE OUT

Вывод сигналов правого/левого канала окружающего
звучания и сигналов канала сабвуфера. Для
подключения внешнего усилителя или сабвуфера
(см. стр. 11).

k

Силовой кабель

Для подключения данного кабеля к настенной розетке
переменного тока (см. стр. 17).

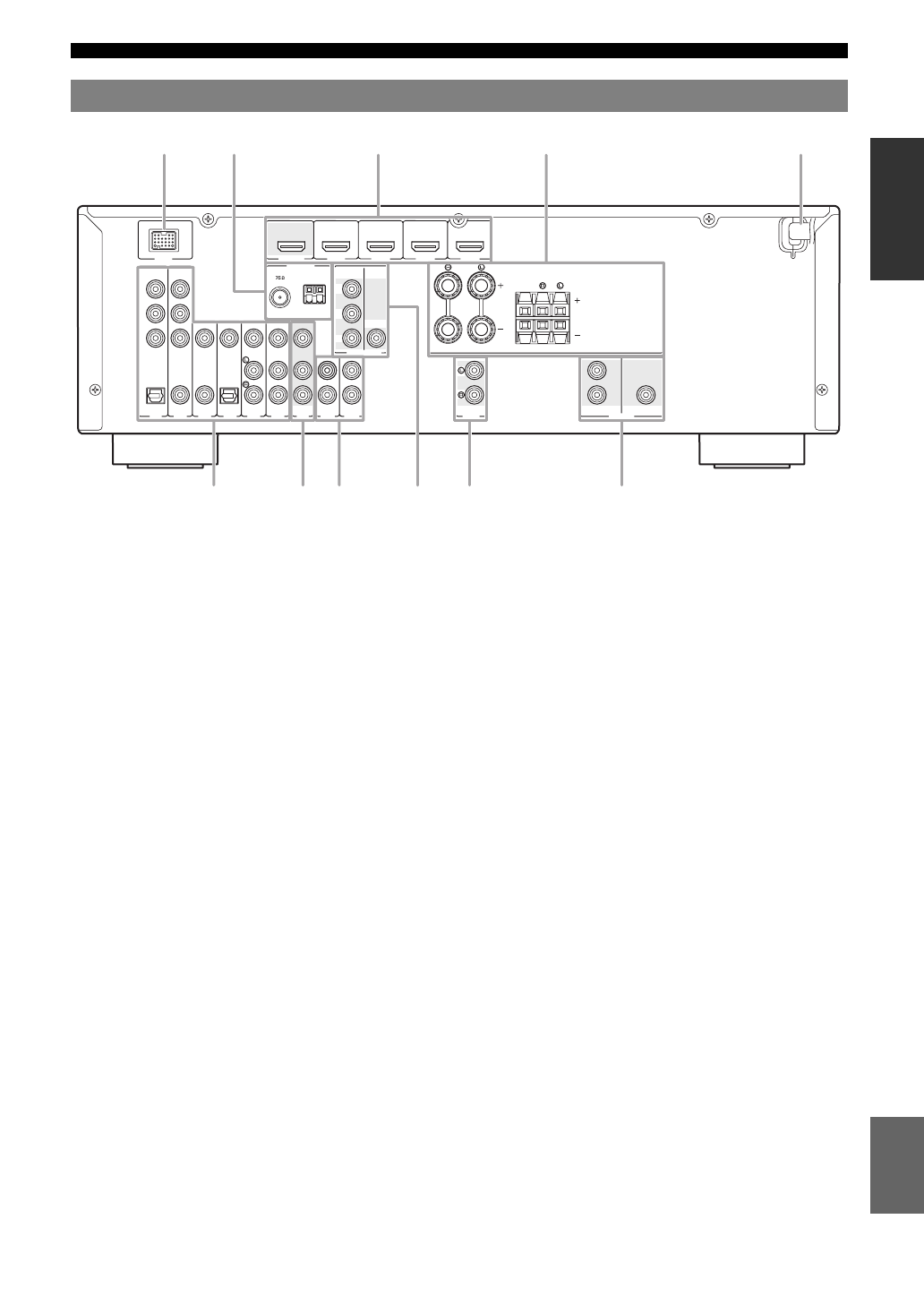

Задняя панель

ANTENNA

UNBAL.

FM

GND AM

P

R

P

B

Y

COMPONENT

VIDEO

DOCK

VIDEO

P

R

P

B

Y

OPTICAL

( TV  )

AV 1

AV 2

COAXIAL

AV 3

(CD)

COAXIAL

OPTICAL

AV 4

AV 5

AV

OUT

AUDIO1

AUDIO2

VIDEO

HDMI

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

OUT

AV 6

VIDEO

MONITOR OUT

AUDIO

OUT

SPEAKERS

FRONT

CENTER

SURROUND

COMPONENT

PRE OUT

SUBWOOFER

SURROUND BACK

a

b

c

e

f

g

i

j

k

d

h
