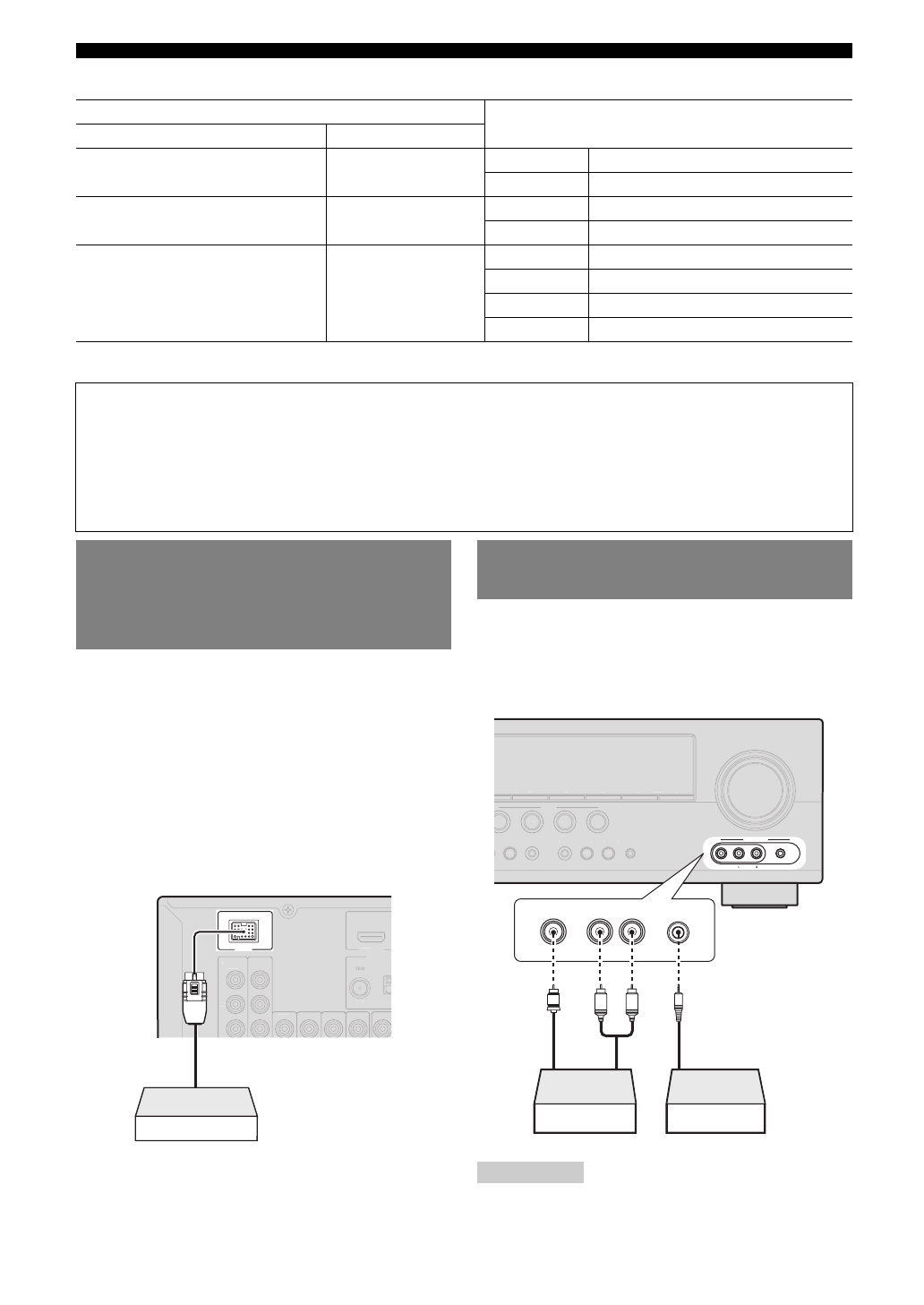

16

 Ru

Подключения

■

Аудиоплеер

y

•

Рекомендуется подключать коаксиальный цифровой выходной терминал CD-плеера к гнезду AV3.

Данный аппарат оснащен tерминал DOCK, к
которому можно подключить универсальную док-
станцию Yamaha iPod (YDS-11, продается
отдельно) или беспроводной Bluetooth-приемник
аудиосигнала (YBA-10, продается отдельно).
Можно воспроизводить сигнал с компонента iPod
или Bluetooth через данный аппарат, подключив
его к терминалу DOCK.
Воспользуйтесь специальным кабелем для
установки соединения между док-станцией/
приемником и данным аппаратом.

Для подключения игровой приставки или видеокамеры
к данному аппарату используйте гнезда VIDEO AUX на
передней панели. Перед выполнением подключений
обязательно уменьшите громкость звука данного
аппарата и других компонентов.

Примечание

•

При подключении внешних компонентов одновременно к
гнезду PORTABLE и гнезду AUDIO, будет выводиться звук,
подаваемый через гнездо PORTABLE.

Выходные гнезда на подключенном внешнем компоненте

Источники входного сигнала/гнезда данного

аппарата

Внешние компоненты

Выходные гнезда

Внешние компоненты с оптическим
цифровым выходом

Оптический цифровой
выход

AV 1 (TV)

OPTICAL

AV 4

OPTICAL

Внешние компоненты с
коаксиальным цифровым выходом

Коаксиальный
цифровой выход

AV 2

COAXIAL

AV 3 (CD)

COAXIAL

Внешние компоненты с аналоговым
аудиовыходом

Аналоговый
аудиовыход

AV 5

AUDIO

AV 6

AUDIO

AUDIO 1

AUDIO

AUDIO 2

AUDIO

Информация о выходных аудио/видеотерминалах

В числе аналоговых аудио- и видеосигналов, подаваемых на данный аппарат через входные
терминалы, через гнезда AV OUT и AUDIO OUT будут выводиться аудио/видеосигналы выбранных
источников сигнала. Вывод входного сигнала HDMI, входного сигнала COMPONENT VIDEO или
входного цифрового аудиосигнала невозможен.
При использовании гнезда AV OUT: подключите внешний компонент к композитному или аналоговому аудиотерминалу.
При использовании гнезда AUDIO OUT: подключите внешний компонент к аналоговому аудиотерминалу.

Подключение универсальной
док-станции Yamaha iPod или
беспроводного Bluetooth

™

-

приемника аудиосигнала

DOCK

UNBAL.

FM

GND

ANTENNA

VIDEO

P

R

P

B

Y

VIDEO

HDMI OUT

COMPONENT

Универсальная док-станция

Yamaha iPod/беспроводной

Bluetooth-приемник аудиосигнала

Использование гнезд VIDEO
AUX на передней панели

VIDEO

AUDIO

PORTABLE

VIDEO AUX

OGRAM

STRAIGHT

INPUT

OPTIMIZER MIC

VOLUME

EFFECT

h

l

h

BD/DVD

TV

CD

RADIO

SCENE

PRESET

l

h

l

h

TUNING

FM

AM

DIRECT

R

L

AUDIO

VIDEO

V

L

R

PORTABLE

Игровая приставка/видеокамера

Музыкальный плеер

Аналог

овый

а

удиов

ых
о

д

Аналог

овый

а

удиов

ых
о

д

Видеовых

о

д
