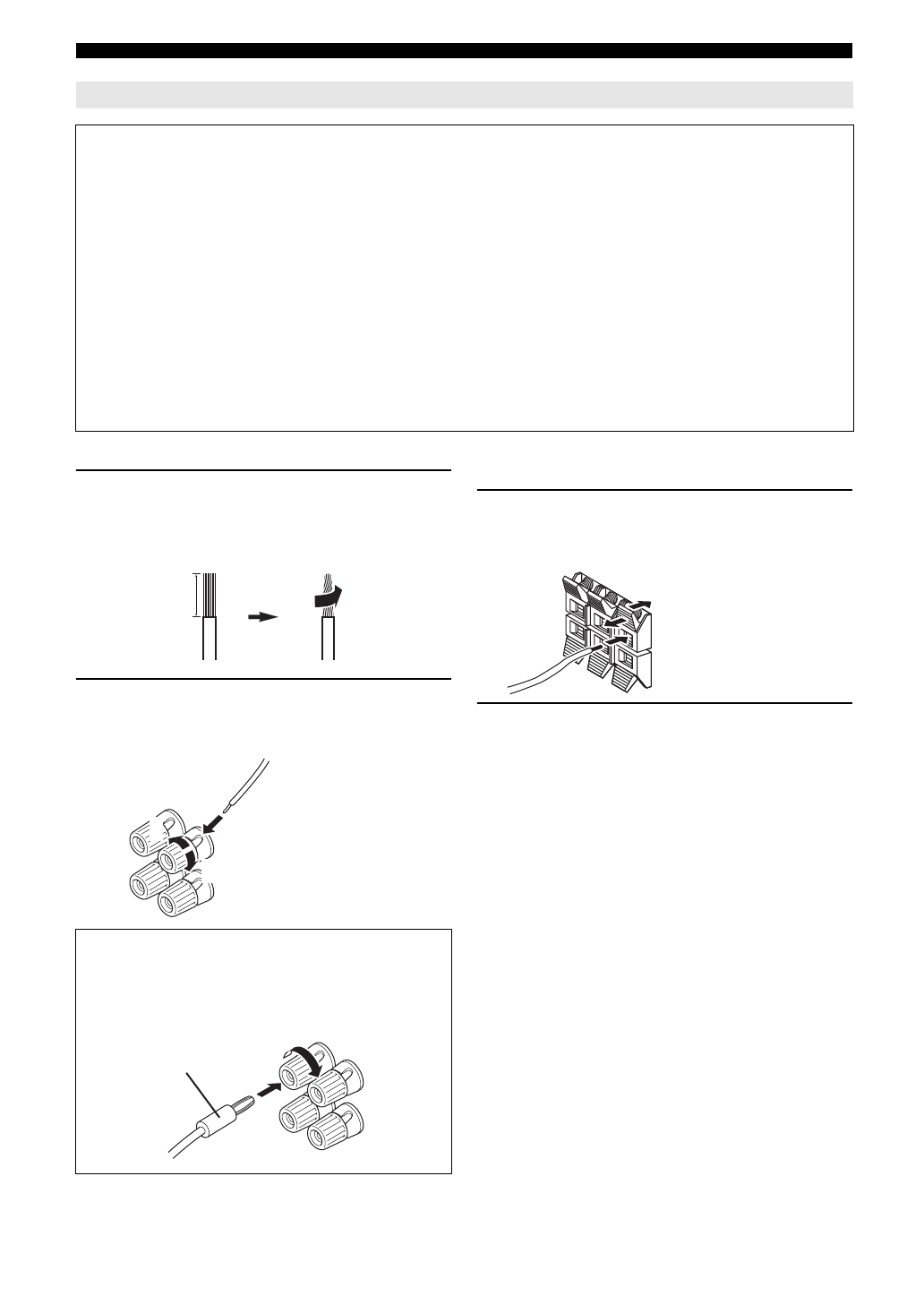

Подключение к терминалам FRONT

Удалите изоляцию на длине примерно 10
мм на конце каждого провода колонки, а
затем скрутите оголенные провода во
избежание короткого замыкания.

Ослабьте головку, вставьте скрученные
оголенные провода в отверстие и
затяните головку.

■

Подключение к терминалам CENTER и
SURROUND

Нажмите защелку вниз и вставьте
оголенный конец кабеля колонки в
отверстие в терминале.

Отпустите защелку для закрепления
провода.

Подключение кабеля колонки

Предупреждение

•

Кабель колонок обычно состоит из пары параллельных изолированных проводов. Для обозначения
полярности один из кабелей окрашен в другой цвет или имеет полоски. Подключите один конец
окрашенного/полосатого кабеля к терминалу “+” (красному) данного аппарата, а другой конец - к
такому же терминалу колонки, и подключите один конец другого кабеля к терминалу “–” (черному)
данного аппарата, а другой конец - к такому же терминалу колонки.

•

Перед подключением колонок убедитесь, что силовой кабель отключен.

•

Не позволяйте оголенным проводам колонок соприкасаться друг с другом или с любой металлической
частью аппарата. Это может привести к повреждению аппарата и/или колонок. В случае короткого
замыкания цепи, при включении данного аппарата на дисплее передней панели появится сообщение
“CHECK SP WIRES!”.

•

Используйте колонки с магнитным экраном. Если изображение на мониторе по прежнему будет
искажено даже в случае использования колонок с магнитным экраном, разместите колонки дальше
от монитора.

•

Используйте колонки с импедансом 6 Ом или больше.

Подключение вилки штекерного типа (за
исключением моделей для
Великобритании, Европы, Азии и Кореи)

Затяните головку и вставьте вилку штекерного
типа в торец гнезда.

10 мм

Красный: положительный (+)

Черный: отрицательный (–)

Банановый штекер

Красный: положительный (+)

Черный: отрицательный (–)
